简介

在我们了解了bug的工作原理后，并将这些细节发送给Chrome以帮助他们开始修复之后，我们回到了其他项目。这个bug仍然是一个讨论的话题，我们没有理由不为它编写exploit。

这样做的一个主要原因是了解Chrome网络栈中的漏洞有多容易被利用，因为进程架构的变化相对较晚。团队中没有人认真考虑过利用Chrome网络堆栈中的问题，因此相对于代码库中更广为人知的区域（例如renderer错误或更典型的浏览器进程沙盒逃逸漏洞），它可能会提供一些更值得关注的见解。

我们的许多失败并不是由于任何特殊的困难，而是由于粗心大意，在处理不可靠的原语时，这种粗心大意似乎更成问题；很容易花一整天调试失败的堆，而没有注意到Web服务器在错误的端口上运行…

Chapter 4：Exploit

上篇文章，我们使用了一个非常强大的原语；该漏洞让我们在堆分配结束后写入指定大小的可控数据。只有一个主要的缺点需要克服——由于bug的工作方式，我们覆盖的分配总是大小为0。

与大多数其他分配器一样，tcmalloc 以最小的类大小存储它，在本例中最大为16个字节。size类有两个问题。首先，“useful”对象（即那些包含我们可能要覆盖的指针对象）通常大于这个值。其次，size类相当阻塞，因为几乎每个IPC对网络进程的调用都会触发其中的分配和释放。因此，我们不能使用“heavy” 获取API来进行堆喷射/清理。不幸的是，在网络进程中很少有对象类型可以容纳16个字节，并且创建这些对象类型不会触发大量其他的分配。

也有一些好消息。如果网络进程崩溃，它将以默认方式重新启动，因此，如果我们正在努力提高可靠性，我们能够将此作为一个支撑 — 我们的exploit在成功之前可以尝试几次。

NetToMojoPendingBuffer

通过枚举与网络进程相关的类，我们能够相对快速地找到适合于构造“write-what-where”（任意写）原语的对象。在每个URLLoader::ReadMore调用上都会创建一个新的NetToMojoPendingBuffer对象，因此攻击者可以通过延迟在Web服务器分配响应块来控制这些分配。

class COMPONENT_EXPORT(NETWORK_CPP) NetToMojoPendingBuffer
    : public base::RefCountedThreadSafe<NetToMojoPendingBuffer> {
  mojo::ScopedDataPipeProducerHandle handle_;
  void* buffer_;
};

我们不需要担心覆盖handle_因为当Chrome遇到一个无效的handle，它只是提前返回而不会崩溃。将要写入缓冲区备份存储的数据正是下一个HTTP响应块，因此也受到了完全控制。

不过，有一个问题 — 如果没有单独的信息泄漏，单靠原语是不够的。使功能更强大的一个明显方法是对buffer_ 进行部分覆盖，然后破坏其他size类中的对象（希望更方便）。但是，指针永远不会被分配到常规堆地址。相反，NetToMojoPendingBuffer对象的备份存储是在一个共享内存区域中分配的，这个区域只用于IPC，不包含对象，所以不会破坏任何东西。

除了NetToMojoPendingBuffer，我们在16字节大小的类中找不到任何立即有用的东西。

寻找STL容器

幸运的是，我们并不局限于c++类和结构。相反，我们可以针对任意大小的缓冲区，比如容器备份存储。当一个元素被插入到一个空的std::vector中时，我们为一个单独的元素分配一个存储空间。在随后的插入中，如果没有剩余的空间，它就会加倍。其他一些容器类似的方式操作。因此，如果我们精确地控制对指针向量的插入，我们可以对其中一个指针执行部分覆盖，从而将bug转变为某种类型的混淆。

WatcherDispatcher

在我们尝试使用 NetToMojoPendingBuffer 时，出现了与 WatcherDispatcher 相关的崩溃。WatcherDispatcher类不是特定于网络进程的。它是基础的Mojo结构之一，用于IPC消息发送和接收。类结构如下：

class WatcherDispatcher : public Dispatcher {
  using WatchSet = std::set<const Watch*>;
  base::Lock lock_;
  bool armed_ = false;
  bool closed_ = false;
  base::flat_map<uintptr_t, scoped_refptr<Watch>> watches_;
  base::flat_map<Dispatcher*, scoped_refptr<Watch>> watched_handles_;
  WatchSet ready_watches_;
  const Watch* last_watch_to_block_arming_ = nullptr;
};

class Watch : public base::RefCountedThreadSafe<Watch> {
  const scoped_refptr<WatcherDispatcher> watcher_;
  const scoped_refptr<Dispatcher> dispatcher_;
  const uintptr_t context_;
  const MojoHandleSignals signals_;
  const MojoTriggerCondition condition_;
  MojoResult last_known_result_ = MOJO_RESULT_UNKNOWN;
  MojoHandleSignalsState last_known_signals_state_ = {0, 0};
  base::Lock notification_lock_;
  bool is_cancelled_ = false;
};

MojoResult WatcherDispatcher::Close() {
  // We swap out all the watched handle information onto the stack so we can
  // call into their dispatchers without our own lock held.
  base::flat_map<uintptr_t, scoped_refptr<Watch>> watches;
  {
    base::AutoLock lock(lock_);
    if (closed_)
      return MOJO_RESULT_INVALID_ARGUMENT;
    closed_ = true;
    std::swap(watches, watches_);
    watched_handles_.clear();
  }

  // Remove all refs from our watched dispatchers and fire cancellations.
  for (auto& entry : watches) {
    entry.second->dispatcher()->RemoveWatcherRef(this, entry.first);
    entry.second->Cancel();
  }

  return MOJO_RESULT_OK;
}

std::flat_map实际上是由std::vector支持的，并且watched_handles_只包含一个元素，它只需要16个字节。这意味着我们可以覆盖一个Watch指针！

Watch类的大小相对较大，为104字节，由于tcmalloc，我们只能针对大小相似的对象进行部分覆盖。标对象应该包含在某些偏移上的有效指针，以便在调用Watch方法后仍然有效。不幸的是，网络进程似乎不包含满足上述简单类型混淆要求的类。

我们可以利用Watch是一个引用计数类，我们的想法是喷射大量Watch-sized缓冲区，
tcmalloc将这些缓冲区放置在实际Watch对象的旁边，并希望scoped_refptr与覆盖的最少有效字节将指向我们的一个缓冲区。缓冲区应将第一个64位word（即fake引用计数）设置为1，其余的设置为0。在这种情况下，调用WatcherDispatcher::Close，释放scoped_refptr，将触发 fake Watch 的删除，析构函数将优雅地完成，缓冲区将被释放。

如果我们的缓冲区被计划任务发送到攻击者的服务器或返回到renderer进程，这将泄漏tcmalloc的屏蔽freelist指针，或者，更好的是一些有用的指针，如果我们设法在此期间分配其他东西。因此，我们现在需要的是能够在网络进程中创建这样的缓冲区，并延迟发送它们，直到发生破坏。

原来Chrome中的网络进程也负责处理WebSocket连接。重要的是WebSocket是一个低开销的协议，它允许传输二进制数据。如果我们让连接的接收端足够慢,并且发送足够的数据来填充操作系统套接字的发送缓冲区，直到TCPClientSocket::Write 变为“异步”操作，则后续对WebSocket::send的调用将导致原始帧数据被存储为IOBuffer 对象，每个调用只有两个额外的32字节分配。此外，我们可以通过修改接收端的延迟来控制缓冲区的存活时间。

看起来我们找到了一个近乎完美的堆喷射原语!不过它有一个缺点——不能释放独立的缓冲区。当大量发送或断开连接时，与连接相关的所有帧都会立即释放。显然，我们不能为每个spray对象建立WebSocket连接，并且上面的每个操作都会在堆中产生许多不希望的“noise”。不过，让我们暂时把它放在一边。

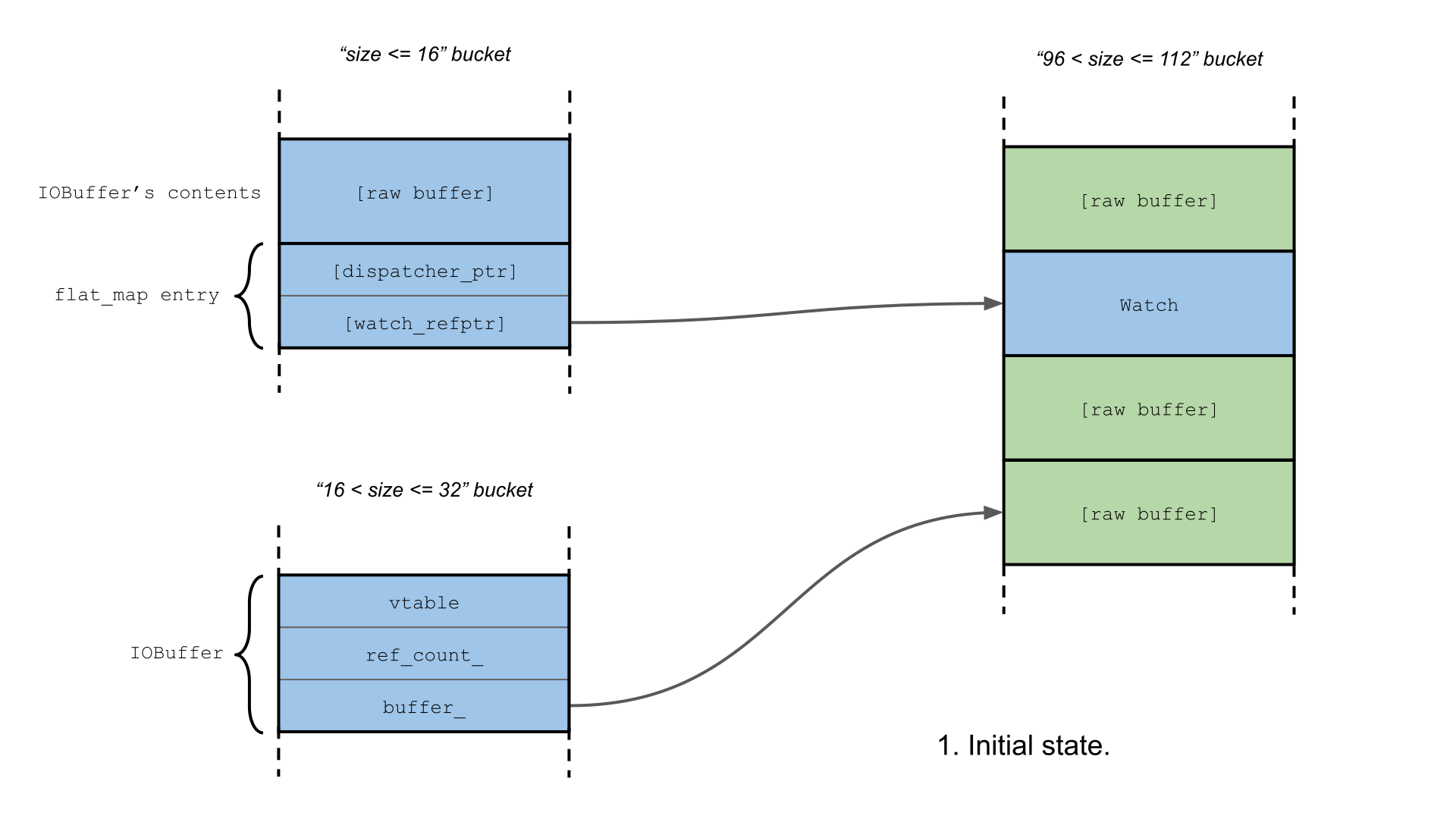

方法概述如下：

不幸的是，watched_handles_ 很快被证明是一个欠佳的目标。它的一些缺点是：

实际上有两个flatmap成员，但是我们只能使用其中的一个，因为破坏 watched_handles 将在RemoveWatcherRef虚函数调用期间立即触发崩溃。
每个WatcherDispatcher分配在我们关注的size类中触发许多“noise”。
在Watch size类中，指针的LSB有16个(= 256 / GCD(112, 256))可能的值，其中大多数值甚至不会指向对象的头部。

尽管我们可以使用这种方法泄漏一些数据，但其成功率很低。该方法似乎是合理的，但是我们必须找到一个更“方便”的容器来覆盖。

WebSocketFrame

现在是时候仔细看看如何实现发送WebSocket frame了。

class NET_EXPORT WebSocketChannel {
[...]
  std::unique_ptr<SendBuffer> data_being_sent_;
  // Data that is queued up to write after the current write completes.
  // Only non-NULL when such data actually exists.
  std::unique_ptr<SendBuffer> data_to_send_next_;
[...]
};

class WebSocketChannel::SendBuffer {
  std::vector<std::unique_ptr<WebSocketFrame>> frames_;
  uint64_t total_bytes_;
};

struct NET_EXPORT WebSocketFrameHeader {
  typedef int OpCode;

  bool final;
  bool reserved1;
  bool reserved2;
  bool reserved3;
  OpCode opcode;
  bool masked;
  uint64_t payload_length;
};

struct NET_EXPORT_PRIVATE WebSocketFrame {
  WebSocketFrameHeader header;
  scoped_refptr<IOBuffer> data;
};

ChannelState WebSocketChannel::SendFrameInternal(
    bool fin,
    WebSocketFrameHeader::OpCode op_code,
    scoped_refptr<IOBuffer> buffer,
    uint64_t size) {
[...]
  if (data_being_sent_) {
    // Either the link to the WebSocket server is saturated, or several
    // messages are being sent in a batch.
    if (!data_to_send_next_)
      data_to_send_next_ = std::make_unique<SendBuffer>();
    data_to_send_next_->AddFrame(std::move(frame));
    return CHANNEL_ALIVE;
  }

  data_being_sent_ = std::make_unique<SendBuffer>();
  data_being_sent_->AddFrame(std::move(frame));
  return WriteFrames();
}

WebSocketChannel使用两个独立的SendBuffer对象来存储传出帧。当连接饱和时，新的帧进入data_to_send_next_。而且，由于缓冲区是std::vector<std::unique_ptr<…>>，也可以成为覆盖的目标!但是，我们需要精确地计算在连接饱之前要发送的数据量，否则data_to_send_next_的缓冲区将很快变得太大，无法容纳16字节的插槽(Slot)。该值与exploit中的FRAMES_ENOUGH_TO_FILL_BUFFER常量绑定，取决于网络和系统配置。从理论上讲，该exploit可以自动计算值;我们只是在“本地主机”和“同一局域网”的情况下手动操作。另外，为了使饱和过程更加可靠，必须将WebSocket服务器套接字的SO_RCVBUF选项更改为一个相对较小的值，并且必须禁用数据压缩。

如上所述，我们的堆喷射技术为每个“desired”额外分配了两个32字节。不幸的是，WebSocketFrame，一个我们计划覆盖的指针，大小正好是32字节。这意味着，除非我们使用一些额外的堆操作技巧，否则在堆喷射期间生成的所有对象中只有1/3是正确的类型。另一方面，与Watch类相比，这个size类中LSB的值可能只有Watch类的一半，指向正确分配起始的几率更大。更重要的是，与WatcherDispatcher不同，WebSocket::Send不会触发16字节范围内的任何分配，除了调整我们所针对std::vector的大小之外，所以size类中的堆喷射应该是干净的。总的来说，这使得data_to_send_next_成为更好的目标。

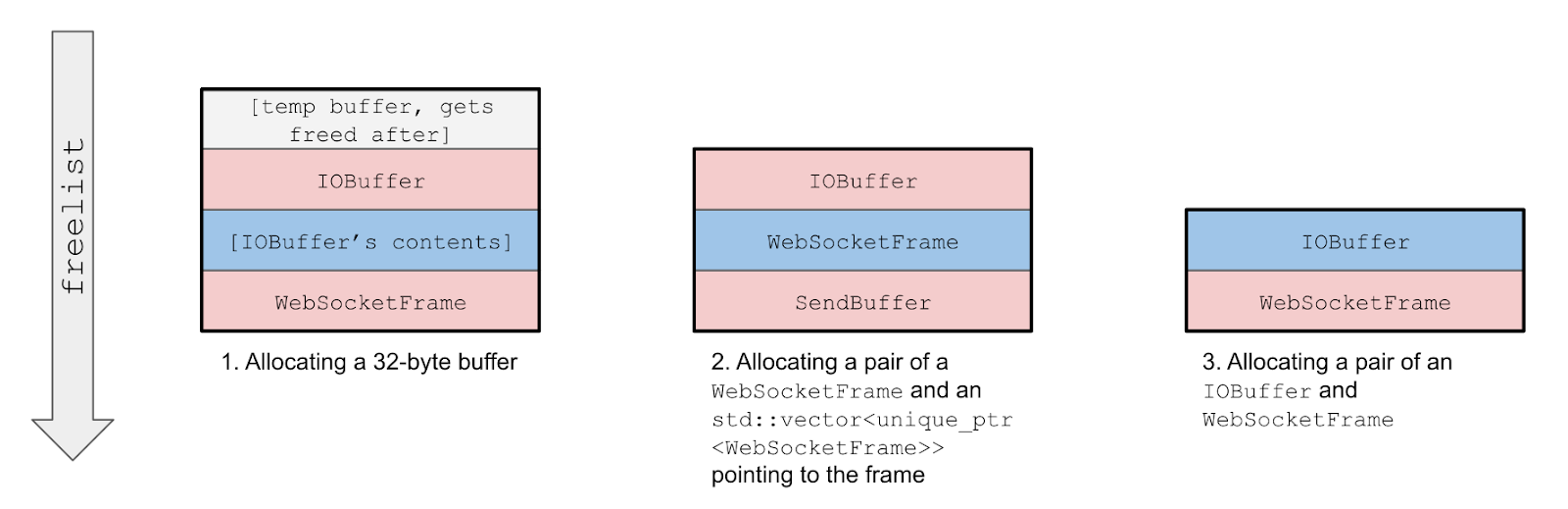

分配方式

由于缺乏更好的替代方法，我们必须使用WebSocket::Send作为默认的堆操作工具。它至少负责:

使用32字节缓冲区进行喷射，我们希望覆盖其中一个WebSocketFrame指针。
插入目标向量条目并创建绑定的WebSocketFrame 。
分配IOBuffer 对象代替释放的缓冲区。

上面红色显示的对象是“多余的”分配。每一个都会对exploit的稳定性产生负面影响，但我们目前还无法避免，只能希望在无限制的重试次数下不会有太大影响。

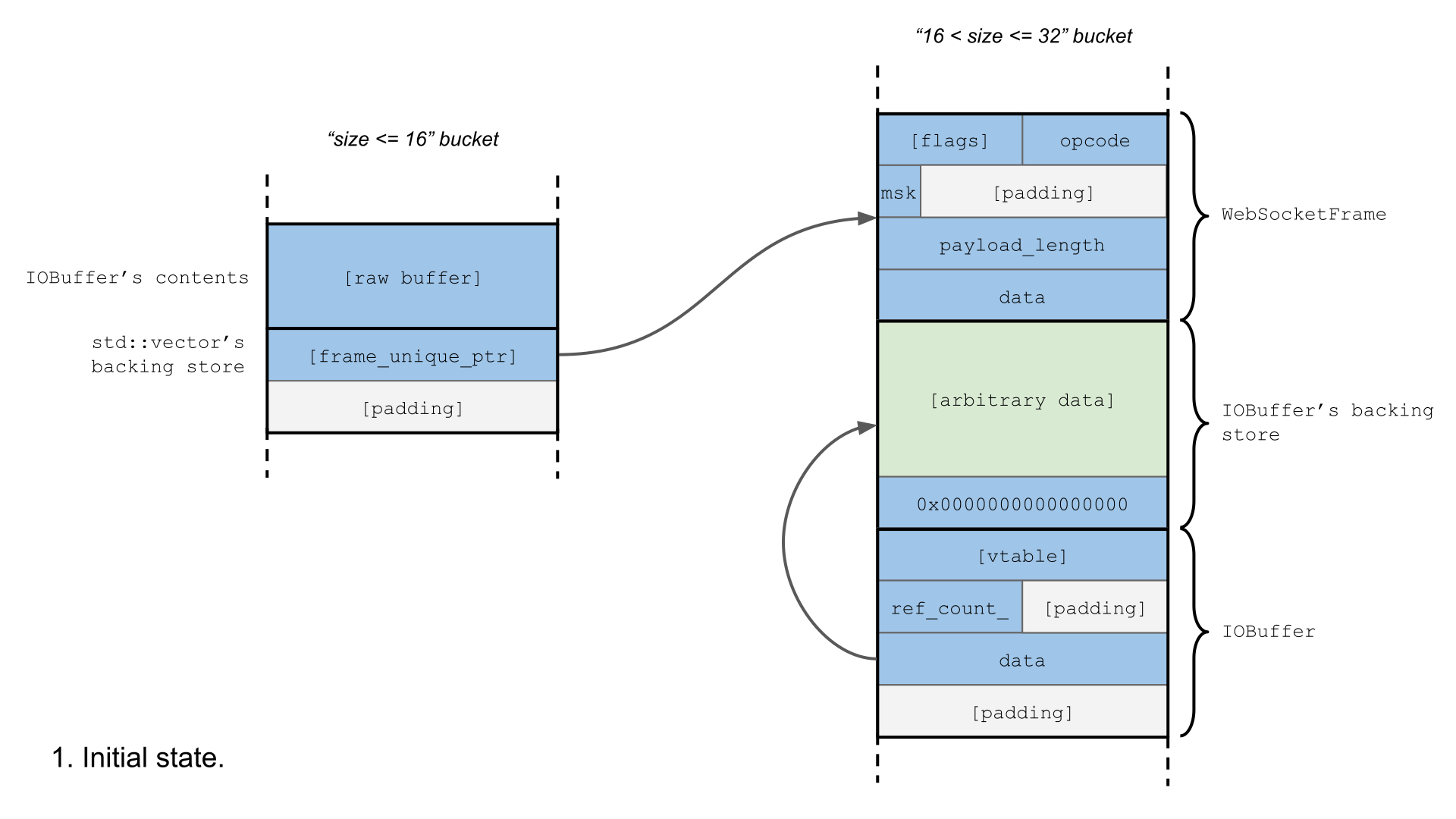

信息泄漏

一旦我们可以相当可靠地覆盖WebSocketFrame指针，我们就将这个稍微有些恼人的原语转换为一个新的原语，它只允许我们破坏16字节bucket的对象，而允许我们从32字节bucket中释放一个分配。由于data_to_send_next_使用的是std::unique_ptr而不是scoped_refptr，所以我们也不必关心是否要创建一个假的引用计数器。这个free的fake WebSocketFrame唯一要求是它的指针必须为null。

我们可以使用这个原语来构建一个非常有用的infoleak(信息泄露)，它将为我们提供Chrome二进制文件在内存中的位置，以及我们可以在堆上控制的数据的位置，从而为我们提供完成exploit所需的所有信息。

在堆操作中使用WebSockets的一个优点是浏览器将把存储在这些帧中的数据发送到服务器，因此如果我们可以使用这个空闲空间来释放已经排队等待发送的IOBuffer的备份存储空间，我们将能够泄漏分配的新内容。外，由于这个size类与IOBuffer对象的分配大小相匹配，所以我们可以用一个新的IOBuffer对象替换空闲的备份存储。这将泄漏IOBuffer vtable指针，这是我们需要的第一个信息。

然而，IOBuffer对象还包含一个指向它的备份存储器的指针——这是一个大小由我们控制的堆分配。如果我们确保这是一个不会被干扰堆操作的size类，那么现在就可以泄漏这个指针，然后在exploit中释放这个分配并重用它来做更有用的事情。

代码执行

我们就快讲完了,假设我们可以重复使用泄漏分配的地址,我们知道我们可以写一些数据,我们知道应该在那里写什么数据，并且我们拥有为infoleak构建的相对强大的32字节空闲原语。

不幸的是，正如上面所提到的，我们并没有一个很好的原语来单独分配iobuffer或websocketframe;虽然对于infoleak，我们没有太多的灵活性(我们需要释放一个IOBuffer备份存储，我们需要用一个IOBuffer对象替换它)，对于我们exploit的下一个阶段，我们有一些选择来尝试并增加我们成功的机会。

由于我们不再对释放IOBuffer备份存储感兴趣，我们可以将这些分配转移到一个不同大小的类中，这样我们现在就有三种不同的对象类型来自32字节的bucket:WebSocketFrame、IOBuffer和SendBuffer。如果我们能够完美地喷射，那么我们应该能够安排有3对“target IOBuffer”、“target WebSocketFrame”和“victim WebSocketFrame”。这意味着，当我们通过再次触发漏洞来破坏指向“victim WebSocketFrame”的指针时，我们有相同的几率释放IOBuffer或WebSocketFrame。

通过我们精心设计的替代对象，我们可以利用这两种可能性。我们将在调用WebSocketFrame或IOBuffer的析构函数期间获得对执行的控制。WebSocketFrame中唯一真正重要的字段是数据指针，它需要指向IOBuffer对象。因为这对应于IOBuffer对象尾部的填充字节，所以我们可以创建一个替换对象来填充释放的IOBuffer或释放的WebSocketFrame的空间。

当替换对象被释放时，如果我们替换了一个IOBuffer，那么当refcount递减为0时，我们将通过我们的fake vtable得到一个虚调用 — 如果我们替换了一个WebSocketFrame，那么WebSocketFrame将释放它的数据成员，我们已经指向另一个fake IOBuffer，这将通过我们的fake vtable再次导致一个虚调用。

在上面的所有过程中，我们一直忽略了一个小细节——由于我们之前的精心准备，这个小细节实际上是相当小的——我们需要将第二个fake IOBuffer和fake vtable存储到一个已知的内存地址中。不幸的是，由于泄漏的IOBuffer对象将被释放，因此我们无法释放之前泄漏的分配地址。

不过，这并不是一个大问题；我们可以选择让那些较大的分配进入一个“quiet”的bucket大小。如果我们预先用两个不同的websocket替换缓冲区准备bucket大小，那么我们可以释放其中一个websocket，以确保泄漏的地址与第二个websocket的缓冲区相邻。泄露地址后，我们可以释放第二个websocket，并用我们的fake对象替换相邻缓冲区的内容。

总之，我们使用已知地址的较大IOBuffer备份数据将可控数据写入内存。它包含一个fake IOBuffer vtable，以及我们的代码重用payload 和第二个伪IOBuffer。然后，我们可以再次触发该漏洞，这一次将导致IOBuffer对象或WebSocketFrame对象造成UAF，这两个对象都将使用指向更大IOBuffer备份数据的指针，这些数据现在位于已知地址。

释放破坏的对象后，我们的payload就会运行，我们的工作就完成的差不多……

概述：Component breakdown

在这一点上，我们有很多可移动的部分，所以对于那些想深入了解exploit源代码的人，这里有一个快速的细分：

serv.py：一个自定义Web服务器，它只处理对映像文件的请求，并返回相应的响应序列以触发该漏洞。
pywebsocket.diff：pywebsocket的几个补丁，删除了压缩并为websocket服务器设置了SO_RCVBUF。
get_chrome_offsets.py：一个脚本，它将附加到正在运行的浏览器并收集payload所需的所有偏移量。这需要安装frida。
CrossThreadSleep.py：实现了一个基本的可sleepable等待原语，用于sleep websocket服务器中的各个线程并从其他线程唤醒它们。
exploit/echo_wsh.py：pywebsocket的websocket处理程序，用于处理将导致定时延迟或可唤醒延迟的多个消息类型，从而允许我们进行所需的套接字缓冲操作。。
exploit/wake_up_wsh.py：pywebsocket的websocket处理程序，它处理多个控制消息以唤醒sleeping的“echo”套接字。
exploit/exploit.html：用于实现exploit逻辑的javascript代码。

我们还提供了一些脚本，让读者更容易获得一个容易出现问题的Chromium版本，并正确设置其他环境:

get_chromium.sh：检查并配置一个存在漏洞的Chromium版本的一个shell脚本。
get_pywebsocket.sh：下载pywebsocket并为exploit服务器打补丁的一个shell脚本。
run_pywebsocket.sh：用于启动攻击服务器的shell脚本。需要单独运行servlet.py脚本。

exploit服务器在两个端口上运行：exploit.html由websocket服务器提供，第二个服务器用于触发漏洞。

Chapter 5: 更稳定的exploit

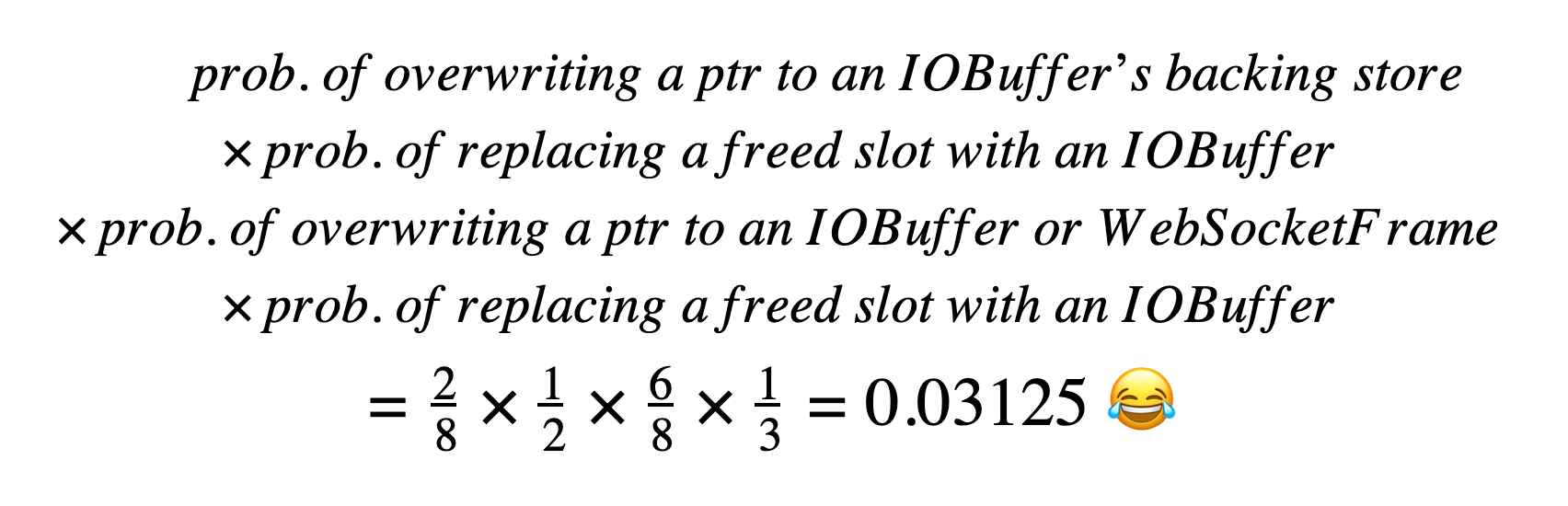

我们有一个exploit，有时起作用。它在堆喷射期间创建了很多“无效的”分配，我们对命中正确的对象类型做了很多假设，因此让我们评估一次成功运行exploit的概率：

考虑到一次运行大约需要一分钟，即使我们几乎没有重试的次数，这绝对也不是令人满意的结果。

基于Cookie的堆修饰

为了使堆喷射更加稳定，我们需要一种方法来区分“good”和“bad”32字节分配。读者可能已经注意到，在网络进程中精确地操作堆并不是一件容易的事，特别是从一个不受破害的renderer。

HTTP cookie是我们尚未考虑的与网络相关的功能之一。出乎意料的是，网络进程不仅负责发送和接收cookie，还负责将它们存储在内存中并保存到磁盘。由于存在Cookie操作的JavaScript API，而且操作看起来并不复杂，所以我们可以使用API来构建额外的堆操作原语。

经过一些测试，我们构建了三个新的堆操作原语：

说实话，它们比我们预期的要简单得多。例如，下面是Frida脚本的输出，该脚本跟踪free_slot()方法执行期间的32字节堆状态转换，顾名思义，它只是在32字节的freelist后面附加一个新条目。

正如你所看到的，它可能不是我们想要的简单、干净、整洁的原语，但它做了我们需要它做的事情!

通过小心地将新方法集成到exploit中，我们可以消除内存区域中堆喷射所有不需要的分配。更新后的信息泄露示意图如下:

现在，在最坏的情况下，我们将用相同的值覆盖WebSocketFrame指针的LSB，这将不起作用。这给了我们7/8而不是2/8作为我们“稳定性”公式的第一个乘数。对于实施的其他部分也是如此。因此，上面的总概率应该提高到每次运行0.75。

同样，此方法有一些限制，例如：

在Chrome中，网站可以容纳的Cookie数量上限为180个。
第512个与Cookie相关的操作都会触发将内存中的Cookie存储刷新到磁盘上，这会破坏任何堆喷射。
每30秒自动刷新一次。
我们网站的cookie存储应该在每次运行spray之前处于特定状态，否则操作方法可能会产生不稳定的结果。

幸运的是，我们的exploit设计可以自动处理上述大多数限制。堆喷射必须分成小块，但可以单独处理。因此，由于我们已经达到了WebSocket最大已连接数量相关的喷射大小的限制，实际的exploit最终变得不那么稳定。然而，再加上重新启动网络进程的功能，似乎在成功之前通常只需要2-3次尝试，这比之前的版本要好得多。

Chapter 3: 结论

Chrome所做的服务化工作对这种bug的开发产生了一些不错的影响。首先，将这段代码移动到一个独立的服务进程(网络服务)中对查找稳定的堆修饰原语的难度有很大的影响。这意味着，即使没有适当的沙盒，Chrome中的网络服务实现也使现在的网络堆栈比之前更难利用了！实现相对较少的服务进程与较大的独立组件相比，本质上是更难以利用的目标;它们减少了可用的机器数量，这减少了攻击者的选择。我们没有考虑到这一点，所以这是一个非常不错的惊喜。

其次，重新启动服务进程有助于开发。对于exploit开发人员来说，知道可以进行任意尝试可以减轻很多压力，有更多的自由去创建和使用不稳定的原语。在没有随机化的进程平台上更是如此，我们选择Linux是为了构建一个稳定的信息泄漏，在其他平台上利用可能更容易。

考虑到额外的复杂性和稳定性问题，这类bug目前不太可能被攻击者使用。renderer bug和 OS/kernel 特权提升的“传统”浏览器开发链更易于编写和维护。
但是，如果这些链开始变得稀少，攻击者可能会转移到这种漏洞上，这种想法并不是不现实的，我们已经证明了这种问题是可能的。这意味着即使这些不太常见的攻击，沙盒检查对于浏览器的整体安全性也很重要。
