文章内容简介

本篇文章针对Apache Tomcat Ajp（CVE-2020-1938）漏洞的文件包含和RCE的利用方式以及原理进行的深入的分析，同时包括漏洞复现和分析环境搭建的详细步骤，大家可以根据文中所写，自己搭建环境，然后通过在代码中下断点来自己进行调试，从而更好地理解漏洞的原理。

漏洞简介

2020年02月20日，于CNVD公开的漏洞公告中发现Apache Tomcat文件包含漏洞（CVE-2020-1938）。

Apache Tomcat为Apache开源组织开发的用于处理HTTP服务的项目。Apache Tomcat服务器中被发现存在文件包含漏洞，攻击者可利用该漏洞读取或包含 Tomcat 上所有 webapps目录下的任意文件。

本次漏洞是一个单独的文件包含漏洞，该漏洞依赖于Tomcat的AJP（定向包协议）协议。AJP协议自身存在一定的缺陷，导致存在可控参数，通过可控参数可以导致文件包含漏洞。AJP协议使用率约为7.8%，鉴于Tomcat作为中间件被大范围部署在服务器上，本次漏洞危害较大。

AJP13协议介绍

我们对Tomcat的普遍认识主要有两大功能，一是充当web服务器，可以对一切静态资源的请求作出回应，二就是Servlet容器。

常见的web服务器有 Apache、 Nginx、 IIS等。常见的Servlet容器有Tomcat，Weblogic，JBOSS等。

Servlet容器可以理解为是Web服务器的升级版，拿Tomcat来举例，Tomcat本身可以不做Servlet容器使用，仅仅充当Web服务器的角色是完全没问题的，但是在处理静态资源请求的效率和速度上是远不及Apache，所以很多情况下生产环境中都会将Apache作为web服务器来接受用户的请求，静态资源有Apache直接处理，而Servlet请求则交由Tomcat来进行处理。这么做就可以让两个中间件各司其职，大大加快相应速度。

众所周知我们用户的请求是以http协议的形式传递给Web 服务器的，我们在浏览器中对某个域名或者ip进行访问，头部都会有http或者https的表示，而AJP协议浏览器是不支持的，我们无法通过浏览器发送AJP的报文。当然AJP这个协议也不是提供给我们用户来使用的。

在Tomcat $CATALINA_BASE/conf/web.xml默认配置了两个Connector，分别监听两个不同的端口，一个是HTTP Connector 默认监听8080端口，一个是AJP Connector 默认监听8009端口。

HTTP Connector的主要就是负责接收来自用户的请求，不管事静态还是动态，只要是HTTP请求就时由HTTP Connector来负责。有了这个 Connector Tomcat才能成为一个web服务器，但还额外可处理Servlet和jsp。

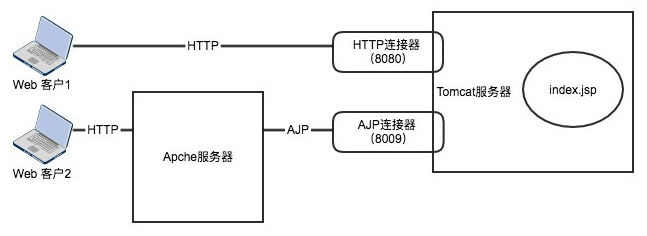

而AJP协议的使用对象通常是另一个Web服务器。例如Apache ，这里从网上找到了一张图，以此图来进行说明。

通常情况下AJP协议的使用场景是这样的。

AJP是一个二进制的TCP传输协议，浏览器无法使用，首先由Apache与Tomcat之间进行AJP协议的通信，然后由Apache通过proxy_ajp模块进行反向代理，将其转换成HTTP服务器然后在暴露给用户，让用户来进行访问。

之所以要这么做，是因为相比HTTP这种纯文本的协议来说，效率和性能更高，同时也做了很多优化。

其实AJP协议某种程度上可以理解为是HTTP的二进制版，为了加快传输效率从而被使用，实际情况是像Apache这样有proxy_ajp模块可以反向代理AJP协议的很少，所以日常生产中AJP协议也很少被用到

Tomcat 远程文件包含漏洞分析

漏洞分析环境搭建

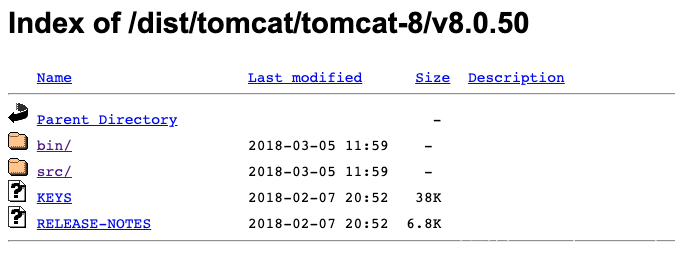

首先从官网下载对应的Tomcat源码文件，和可执行文件。
http://archive.apache.org/dist/tomcat/tomcat-8/v8.0.50/

下载好后将两个文件夹放入同一个目录下
然后在源码中新增pom.xml并加入以下内容

<?xml version=”1.0” encoding=”UTF-8”?>

<project xmlns="http://maven.apache.org/POM/4.0.0"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">

<modelVersion>4.0.0</modelVersion>
<groupId>org.apache.tomcat</groupId>
<artifactId>Tomcat8.0</artifactId>
<name>Tomcat8.0</name>
<version>8.0</version>

<build>
<finalName>Tomcat8.0</finalName>
<sourceDirectory>java</sourceDirectory>
<testSourceDirectory>test</testSourceDirectory>
<resources>
<resource>
<directory>java</directory>
</resource>
</resources>
<testResources>
<testResource>
<directory>test</directory>
</testResource>
</testResources>
<plugins>
<plugin>
<groupId>org.apache.maven.plugins</groupId>
<artifactId>maven-compiler-plugin</artifactId>
<version>2.3</version>
<configuration>
<encoding>UTF-8</encoding>
<source>1.8</source>
<target>1.8</target>
</configuration>
</plugin>
</plugins>
</build>

<dependencies>
<dependency>
<groupId>junit</groupId>
<artifactId>junit</artifactId>
<version>4.12</version>
<scope>test</scope>
</dependency>
<dependency>
<groupId>org.easymock</groupId>
<artifactId>easymock</artifactId>
<version>3.4</version>
</dependency>
<dependency>
<groupId>ant</groupId>
<artifactId>ant</artifactId>
<version>1.7.0</version>
</dependency>
<dependency>
<groupId>wsdl4j</groupId>
<artifactId>wsdl4j</artifactId>
<version>1.6.2</version>
</dependency>
<dependency>
<groupId>javax.xml</groupId>
<artifactId>jaxrpc</artifactId>
<version>1.1</version>
</dependency>
<dependency>
<groupId>org.eclipse.jdt.core.compiler</groupId>
<artifactId>ecj</artifactId>
<version>4.5.1</version>
</dependency>
</dependencies>
</project>

然后添加一个Application

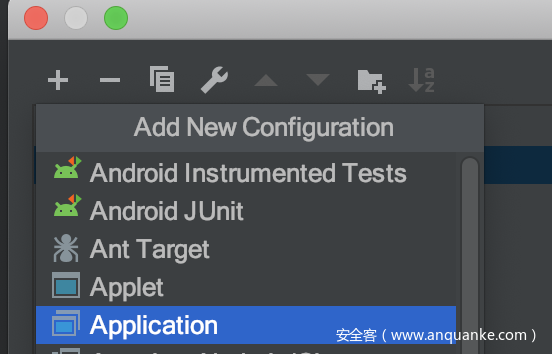

1、按照下面图示新增Application的配置信息
2、在Man class:中填入:org.apache.catalina.startup.Bootstrap
3、在VM options:中填入:-Dcatalina.home="apache-tomcat-8.5.34"，catalina.home替换成tomcat binary core的目录
4、jdk默认是1.8，因为我装的就是jdk1.8版本
5、启动过程中Test模块会报错，且为TestCookieFilter.java，注释里面的测试内容即可

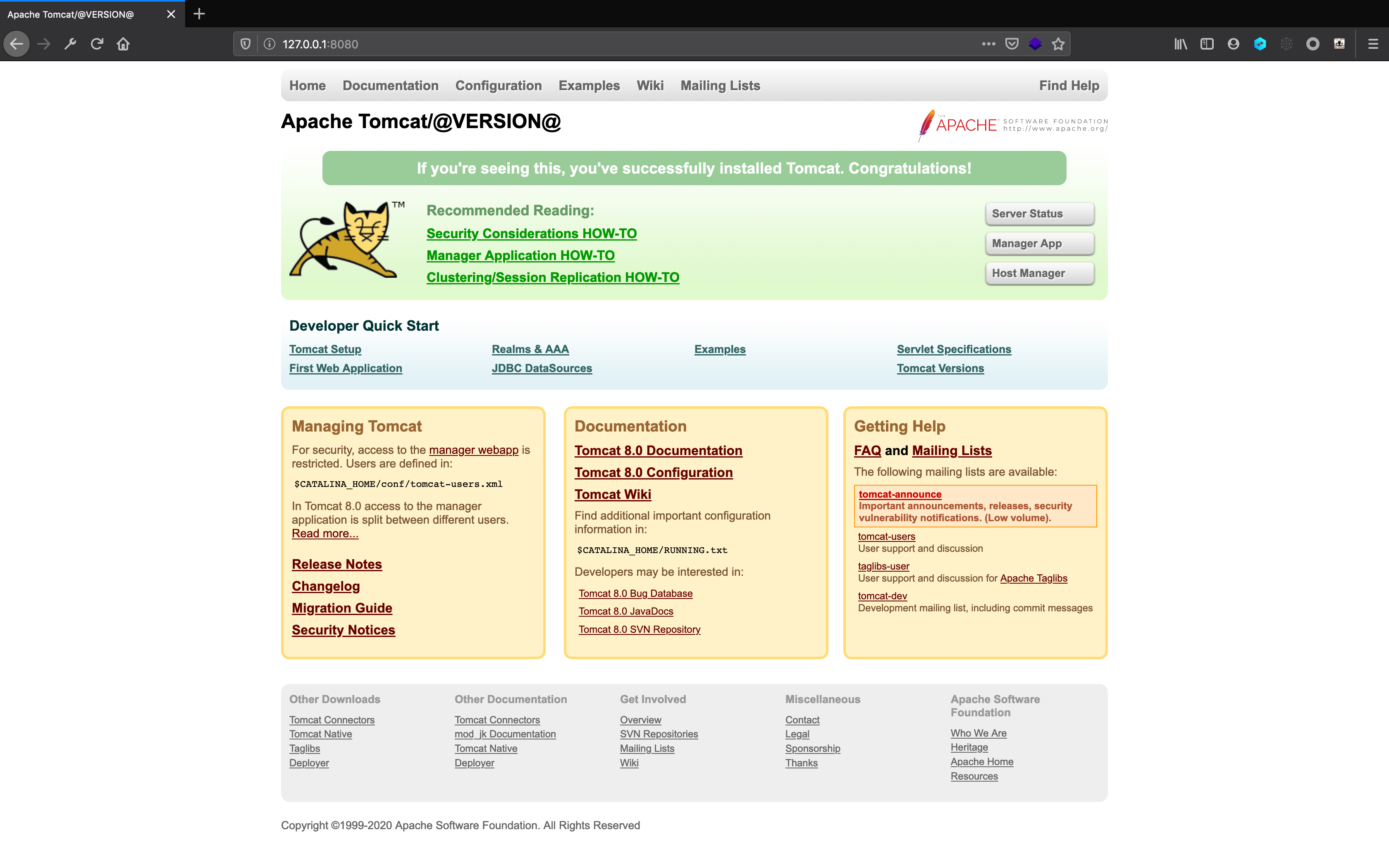

然后运行访问127.0.0.1:8080出现以下页面则环境搭建成功

漏洞复现

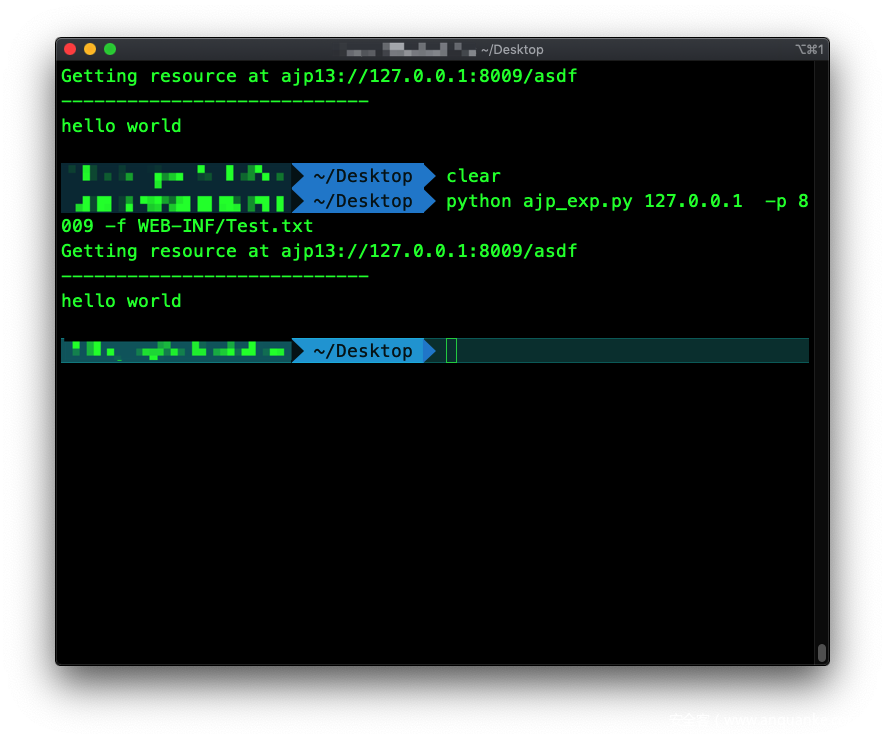

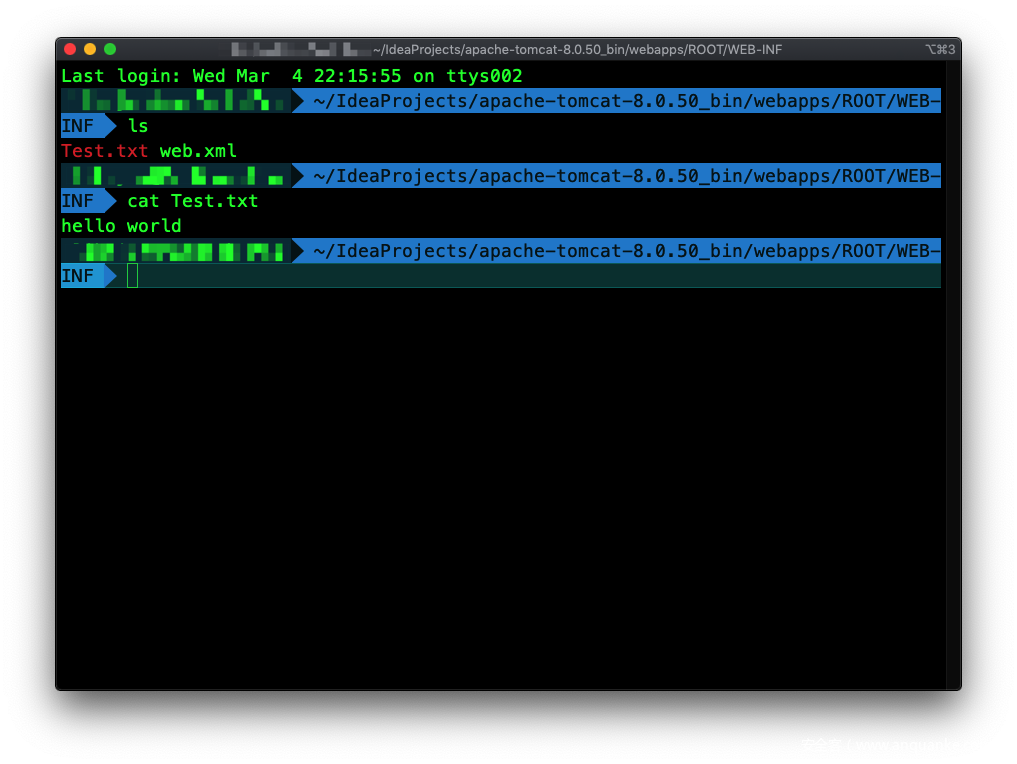

任意文件读取

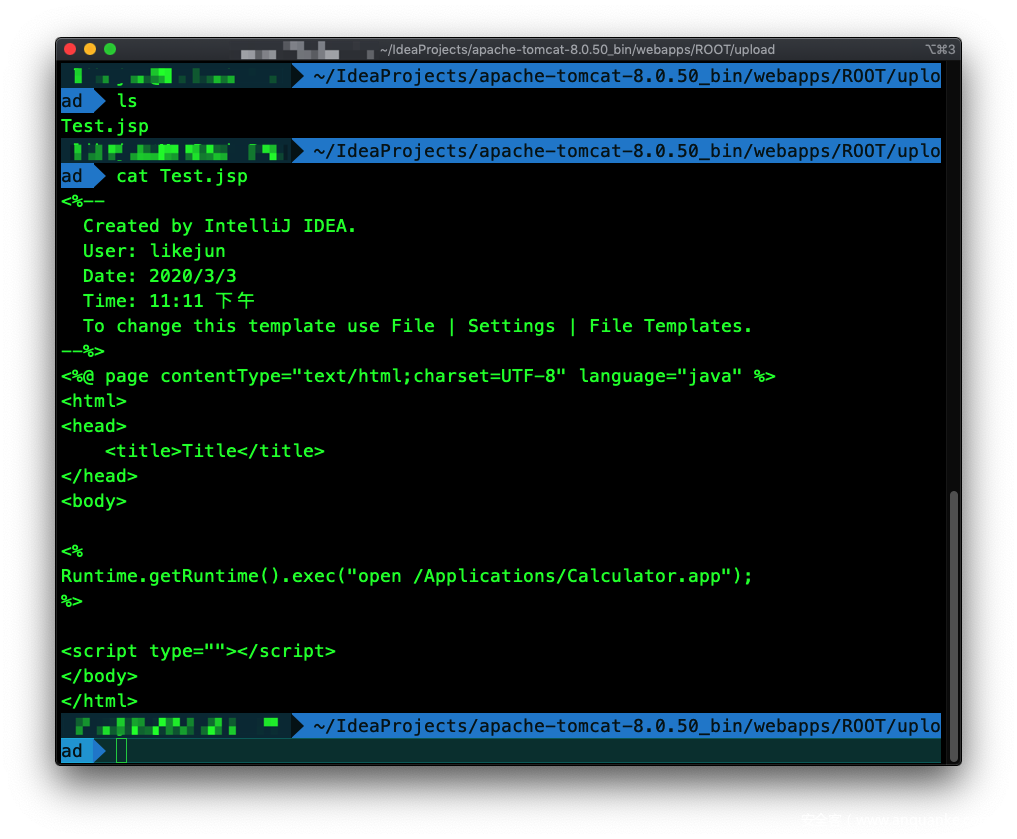

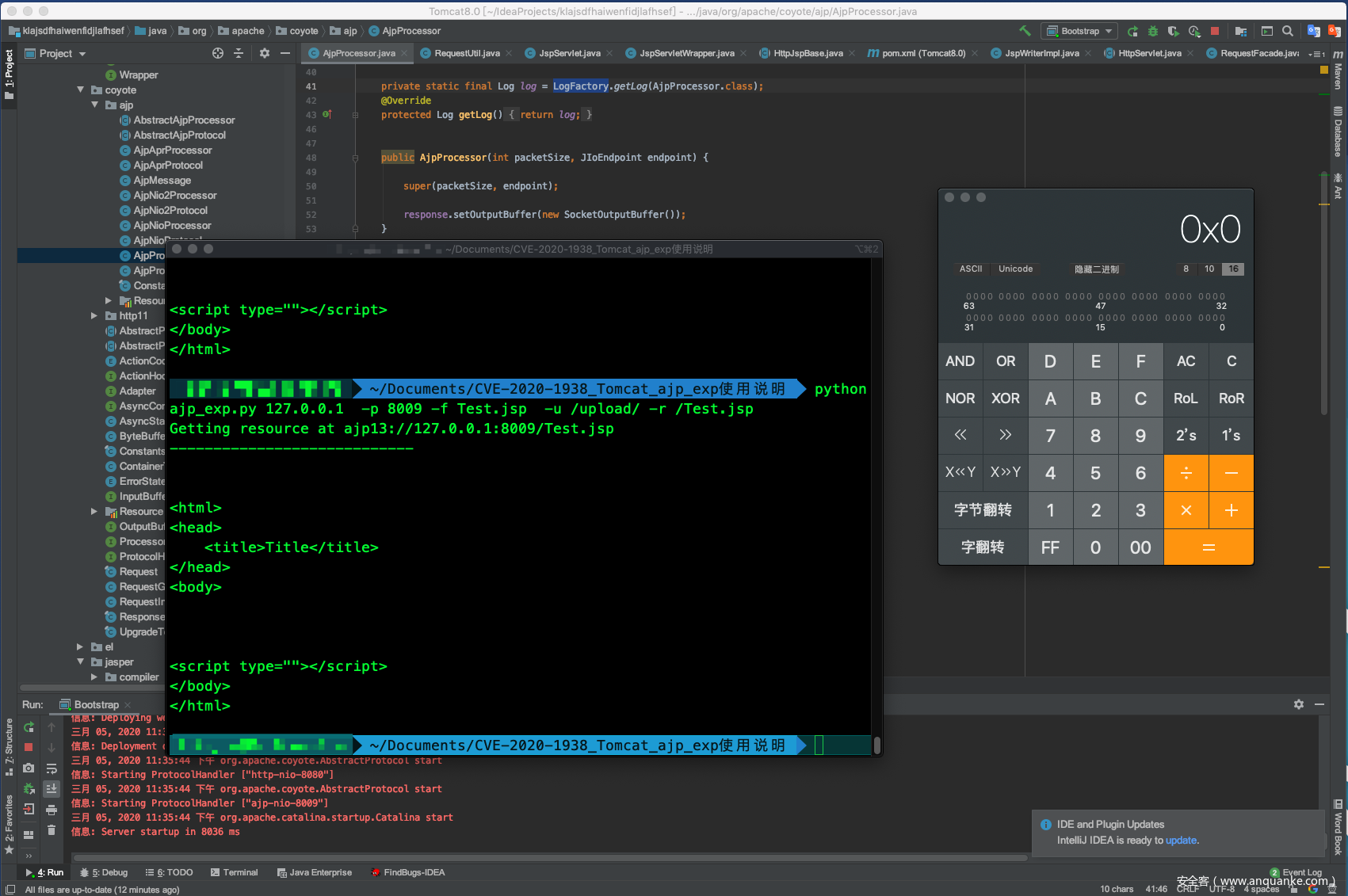

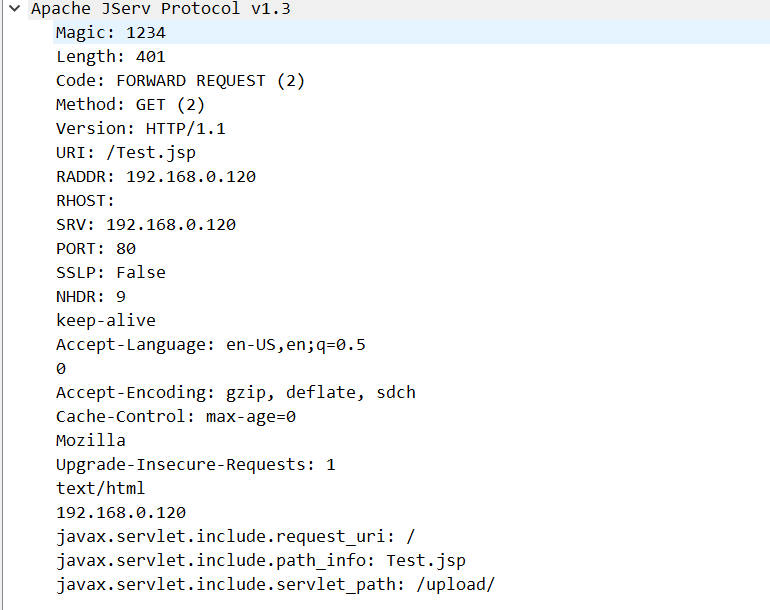

RCE

漏洞分析

首先根据网上的介绍我们定位到 org.apache.coyote.ajp.AjpProcessor这个类，根据网上透漏的漏洞消息，我们得知漏洞的产生是由于Tomcat对ajp传递过来的数据的处理存在问题，导致我们可以控制“javax.servlet.include.request_uri”，“javax.servlet.include.path_info”，“javax.servlet.include.servlet_path”，这三个参数，从而读取任意文件，甚至可以进行RCE。

我们先从任意文件读取开始分析

我所使用的环境使用Tomcat 8.0.50版本所搭建的，产生漏洞的点并不在AjpProcessor.prepareRequest()方法，8.0.50版本的漏洞点存在于AjpProcessor的父类，AbstractAjpProcessor这个抽象类的prepareRequest()中

我们在这里下断点

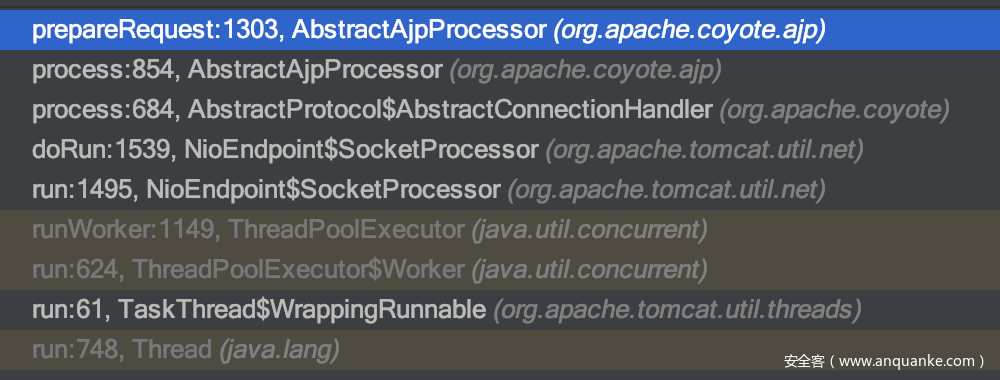

然后运行exp，然后先看一下此时的调用链

首先由于此次数据传输使用的是AJP协议，监听的8009口，并非我们常见的HTTP协议。所以首先SocketPeocessore这个内部类来进行处理，

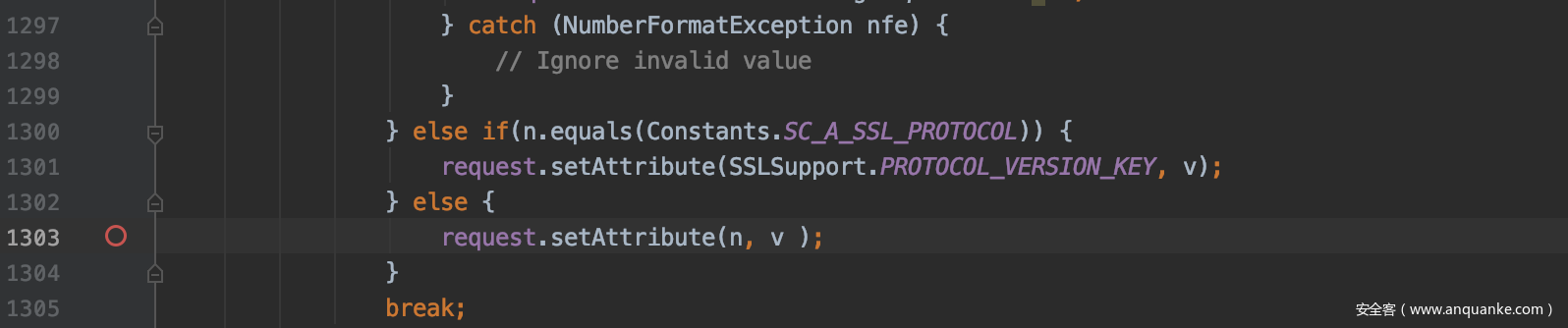

处理完成后经过几次调用交由AbstractAjpProcessor.prepareRequest()，该方法就是漏洞产生的第一个点。

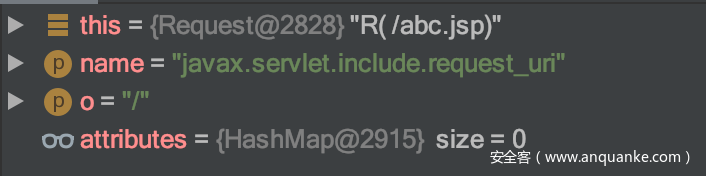

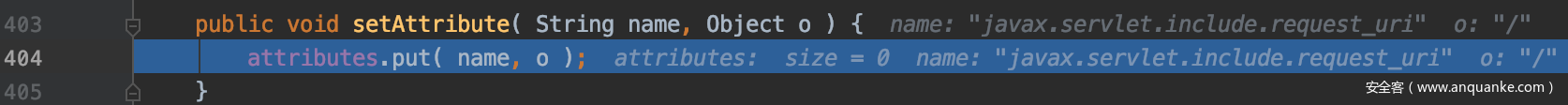

我们单步步入request.setAttribute()方法

这里我们可以看到，attributes是一个HashMap，那这样就非常好理解了，就是将我们通过AJP协议传递过来的三个参数循环遍历存入这个HashMap

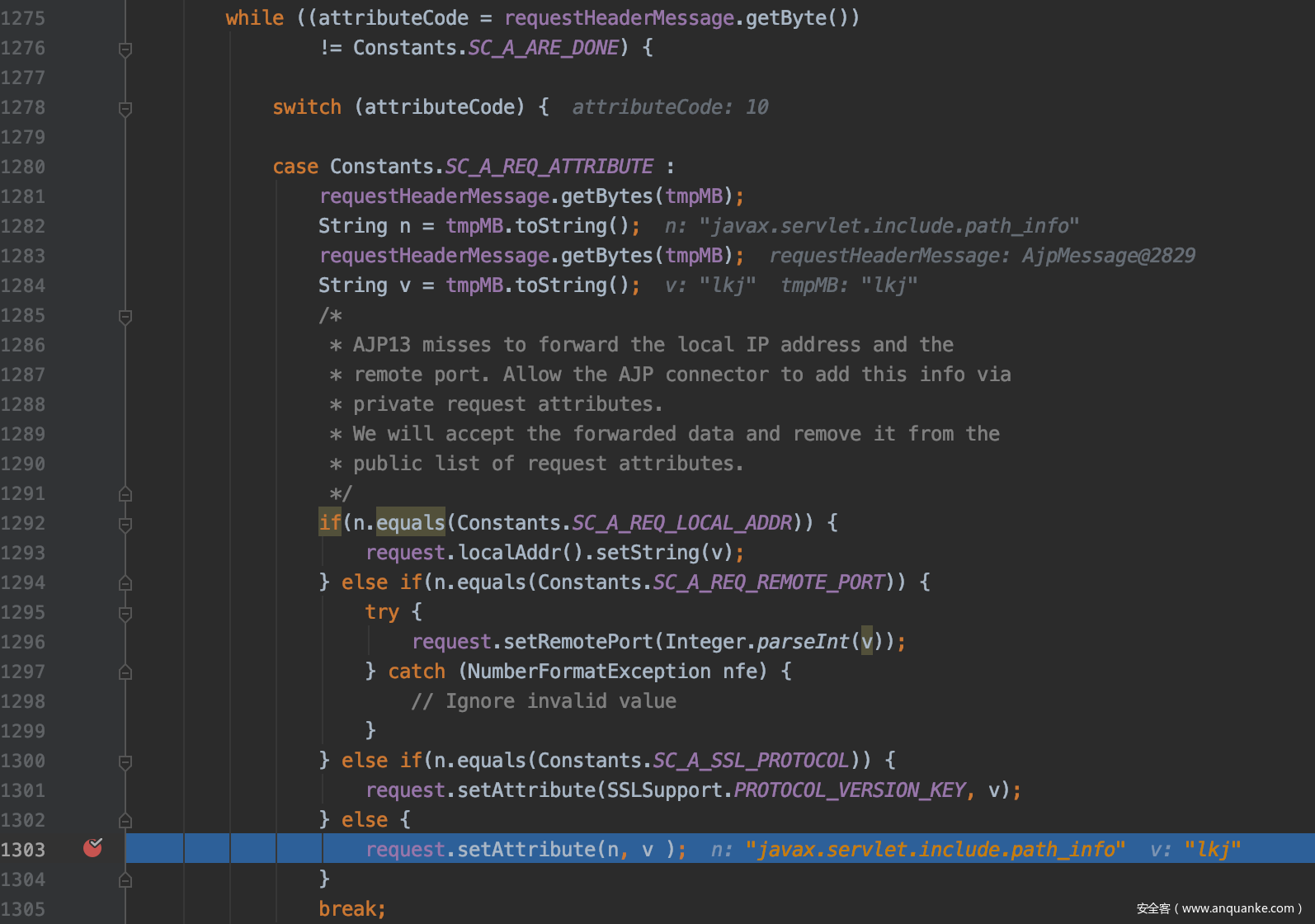

可以看到这里是一个while循环，我们来直接看循环完成后的结果

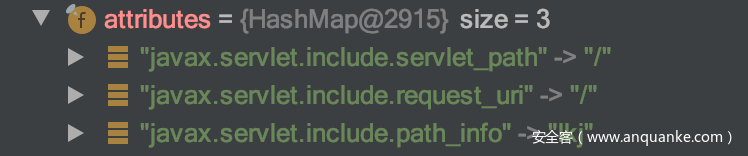

执行完后就会在Request对象的attributes属性中增加这三条数据。

到这里就是漏洞的前半部分，操纵可控变量将其改造层我们想要的数据。

我们先看一下exp发出的数据包是什么样的

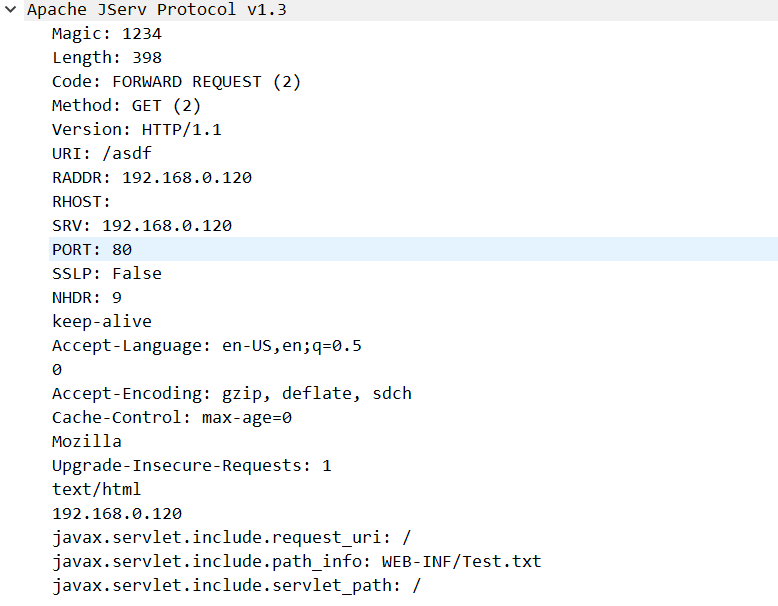

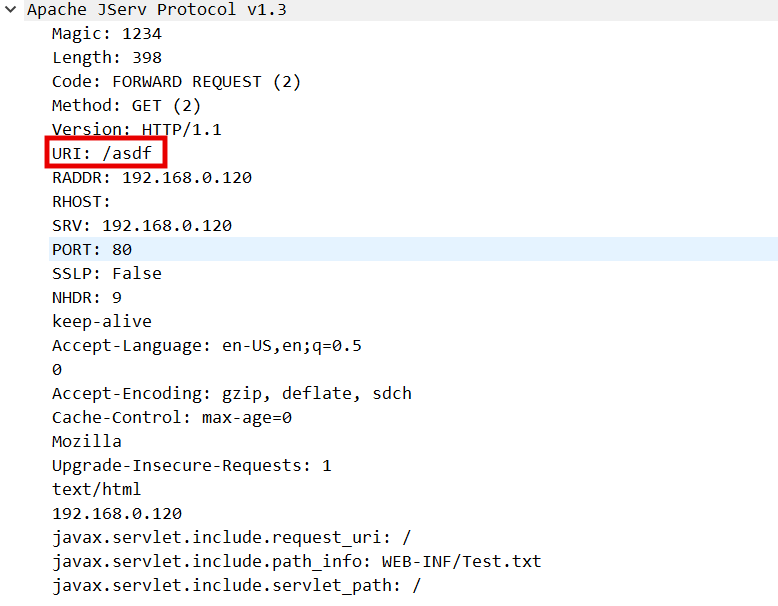

我们通过使用WireShark抓包，看到了AJP报文的一些信息，其中有四个比较重要的参数，

URI:/asdf

javax.servlet.include.request_uri:/

javax.servlet.include.path_info: WEB-INF/Test.txt

javax.servlet.include.servlet_path:/

首先要讲到的就是这个URL，通过之前对AJP协议的介绍，我们知道通过AJP协议传来的数据最中还是要交由Servlet来进行处理的，那么问题就来了，应该交由那个Servlet来进行处理？

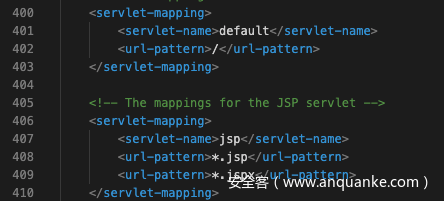

我们通过翻阅网上关于Tomcat的架构的一些文章和资料得知，在Tomcat $CATALINA_BASE/conf/web.xml这个配置文件中默认定义了两个Servlet

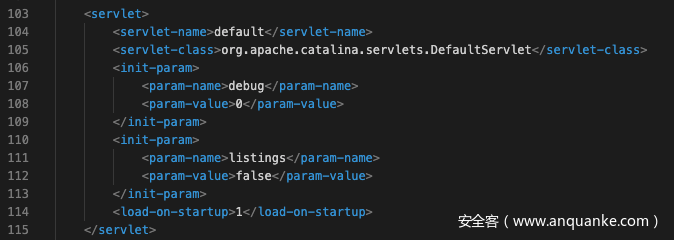

一个是DefaultServlet

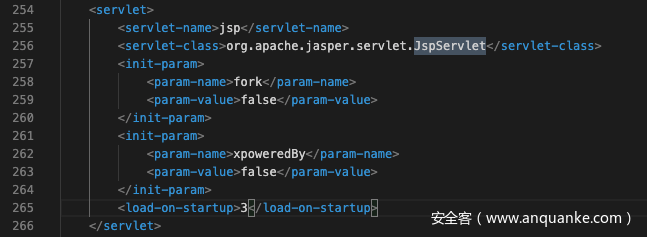

另一个是JspServlet

由于 $CATALINA_BASE/conf/web.xml这个文件是tomcat启动时默认加载的，所以这两个Servlet会默认存在Servlet容器中

当我们请求的URI不能和任何Servlet匹配时，就会默认由 DefaultServlet来处理，DefaultServlet主要用于处理静态资源，如HTML、图片、CSS、JS文件等，而且为了提升服务器性能，Tomcat对访问文件进行缓存。按照默认配置，客户端请求路径与资源的物理路径是一致的。

我们看到我们请求的URI为“/asdf”这就符合了无法匹配后台任何的Servlet这么一个条件，这里要注意一下，举个例子，譬如我们请求一个“abc.jsp” 但是后台没有“abc.jsp” 这种不属于无法匹配任何Servlet，因为.jsp的请求会默认走JspServlet来进行处理

好的，根据这段介绍，结合我们发送的数据包中的“URI:/asdf”这一属性，我们可以判断此次请求是由DefaultServlet来进行处理的。

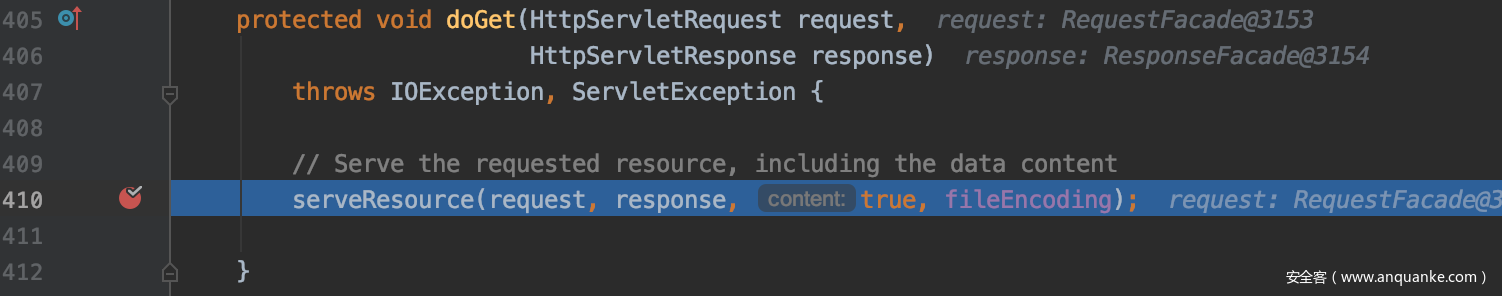

我们定位到DefaultServlet的doGet方法

doGet方法里又调用了serveResource()方法

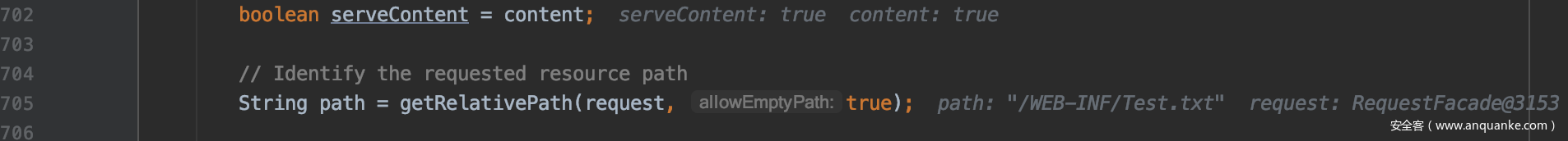

serveResource()方法由调用了getRelativePath()方法来进行路径拼接，我们跟进看一看

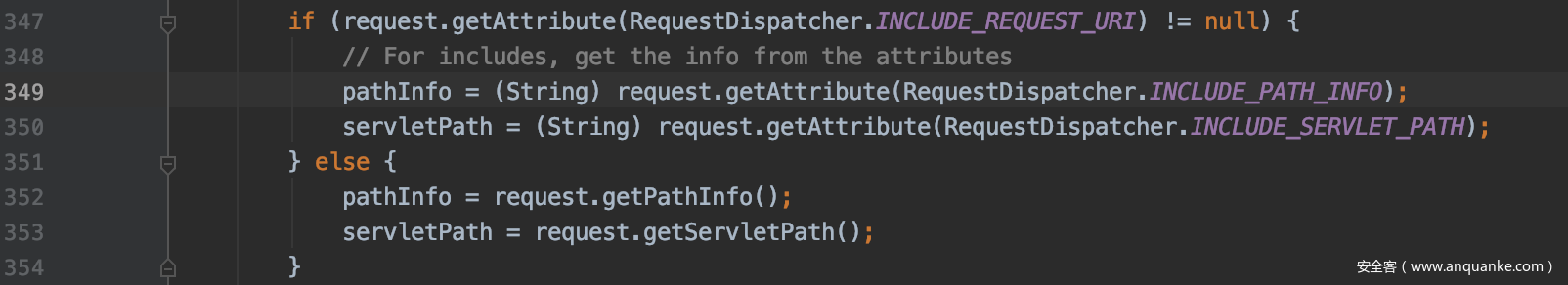

这里就是将我们传入的path_info 、servlet_path 进行复制的地方，request_uri用来做判断，如果发送的数据包中没有request_uri，就会走else后面的两行代码进行赋值，这样会就会导致漏洞利用失败

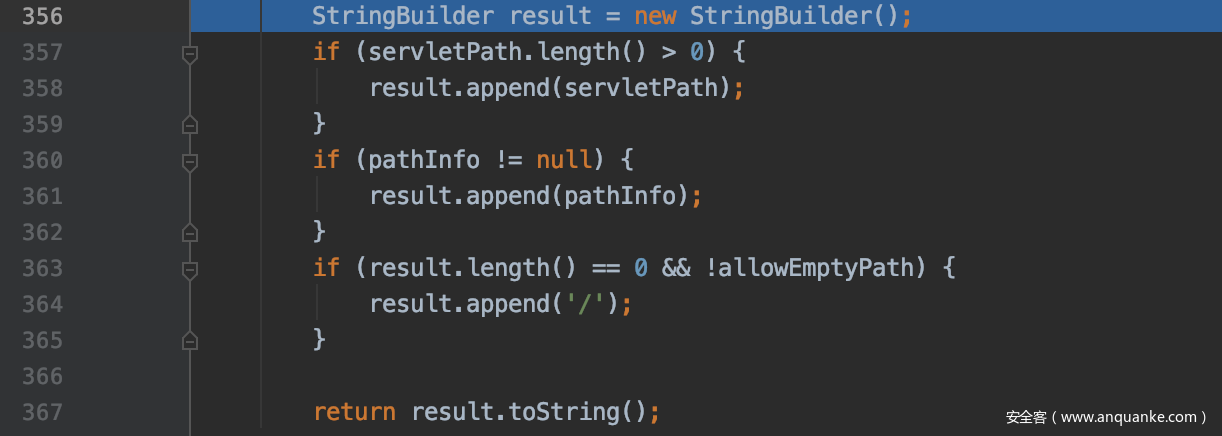

接下来就是对路径的拼接了，这里可以看到如果传递数据时不传递servlet_path，则result在进行路径拼接时就不会将“/”拼接在“WEB-INF/web.xml”的头部，最后拼接的结果仍然是“WEB-INF/web.xml”

接下来返回DefaultServle.serveResource()

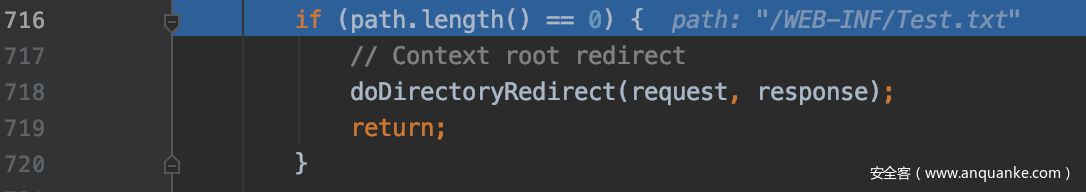

紧接着判断path变量长度是否为0，为0则调用目录重定向方法

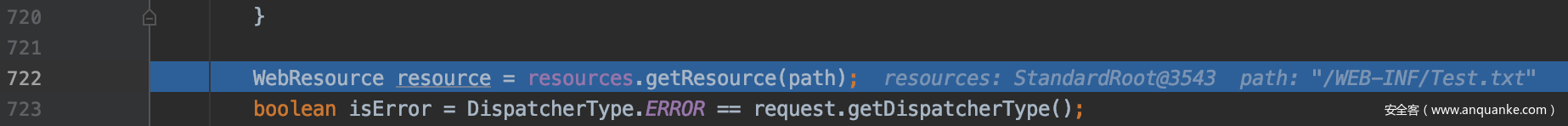

下面的代码就要开始读区我们指定的资源文件了

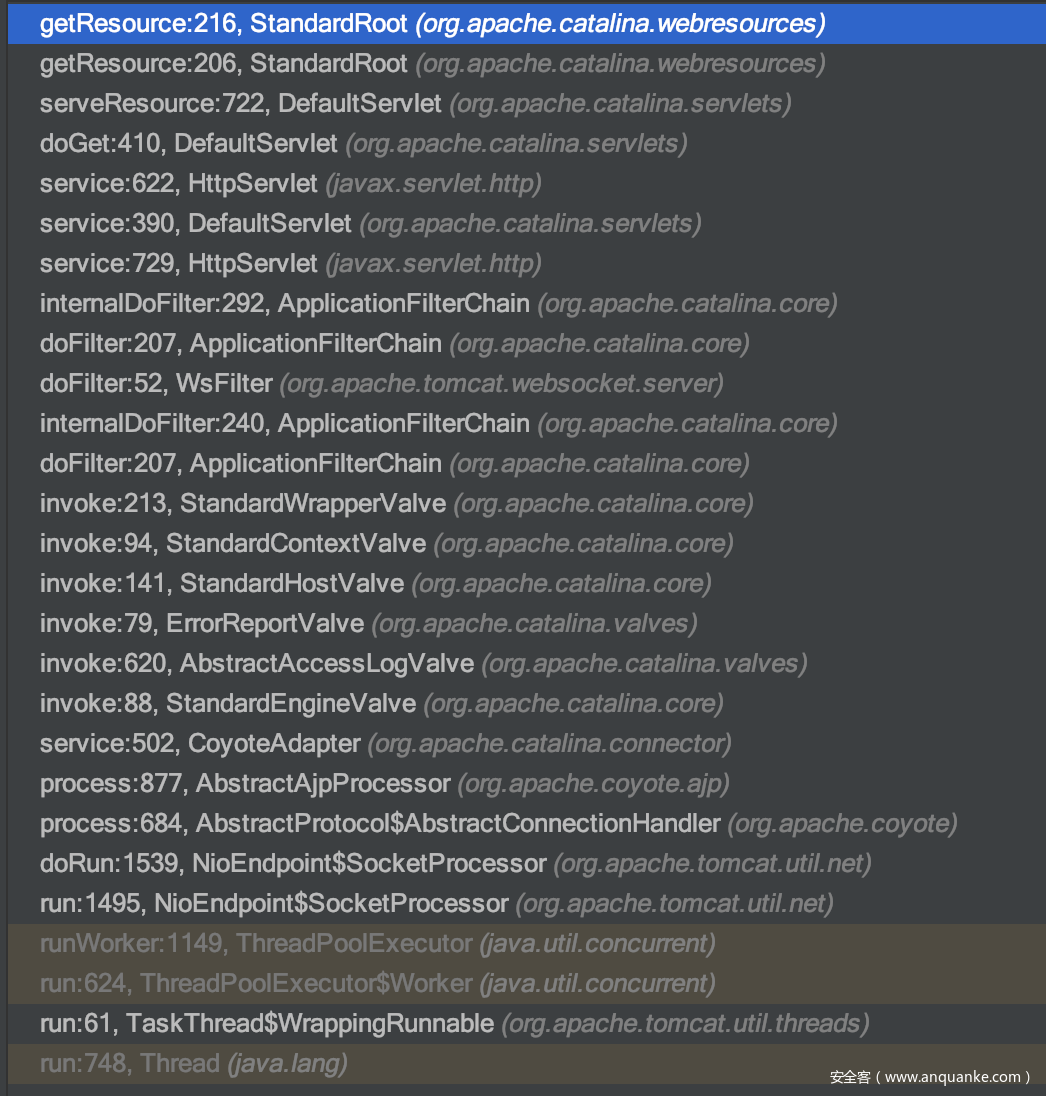

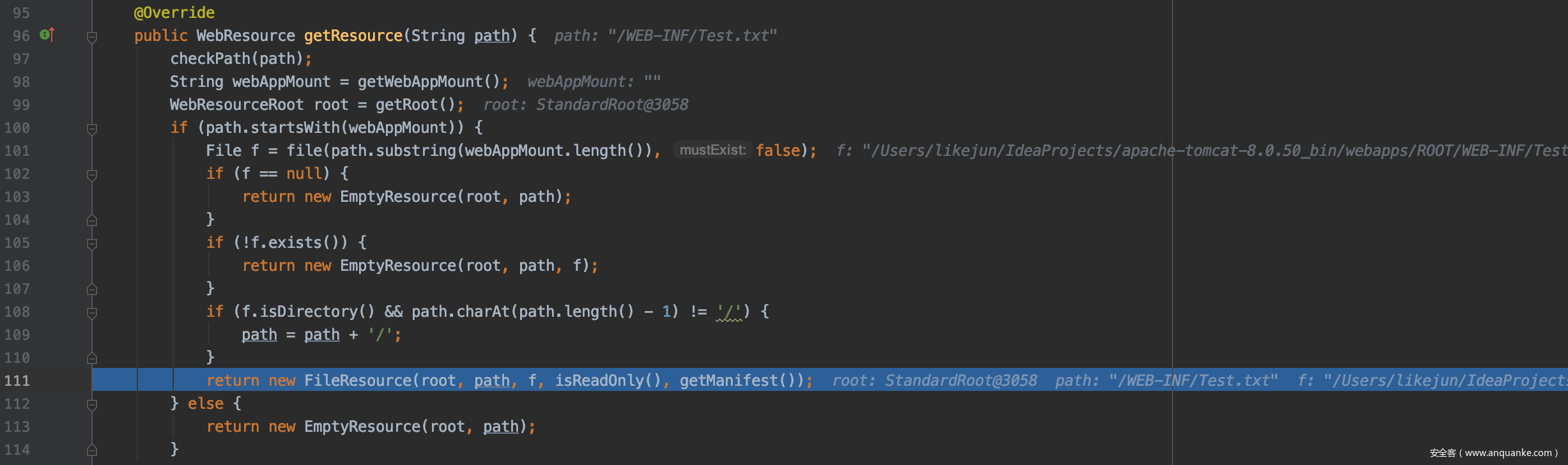

我们跟进StandardRoot.getResource()方法

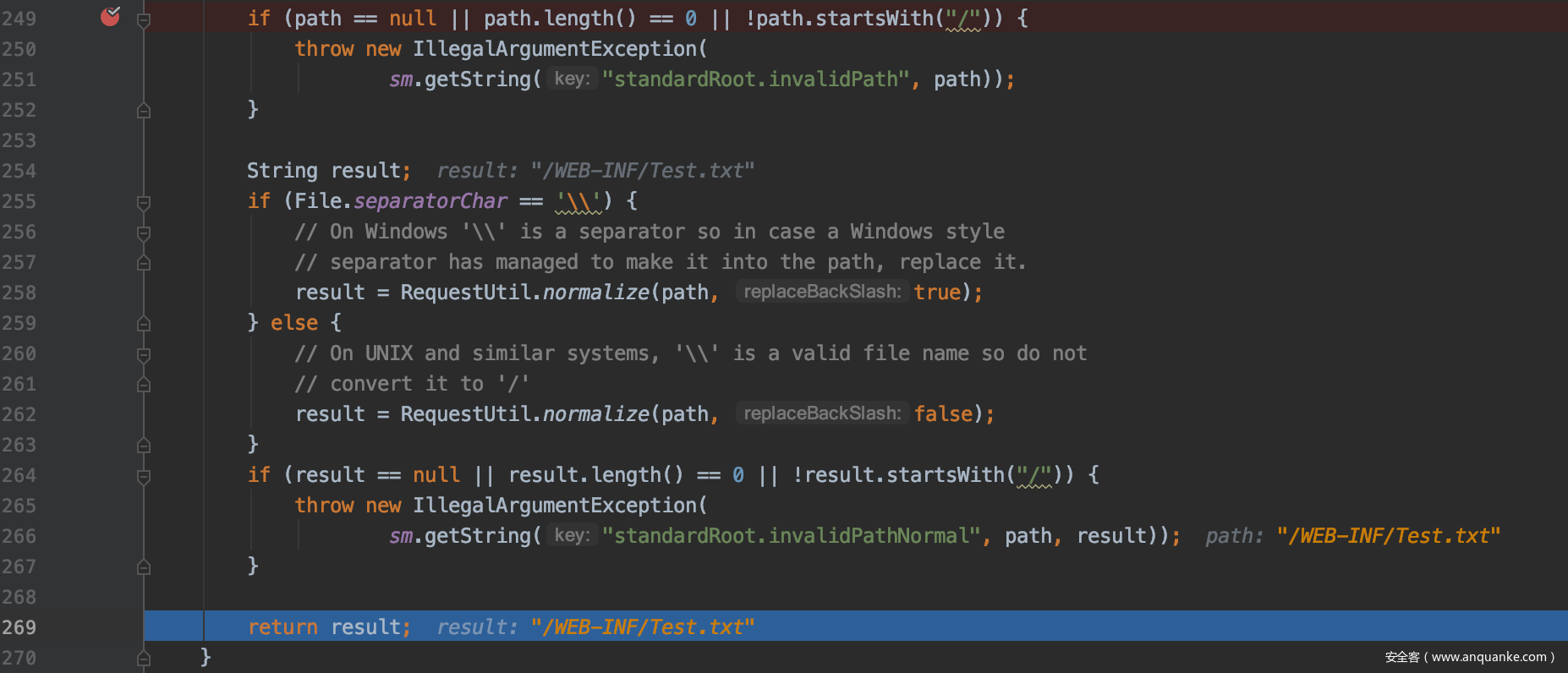

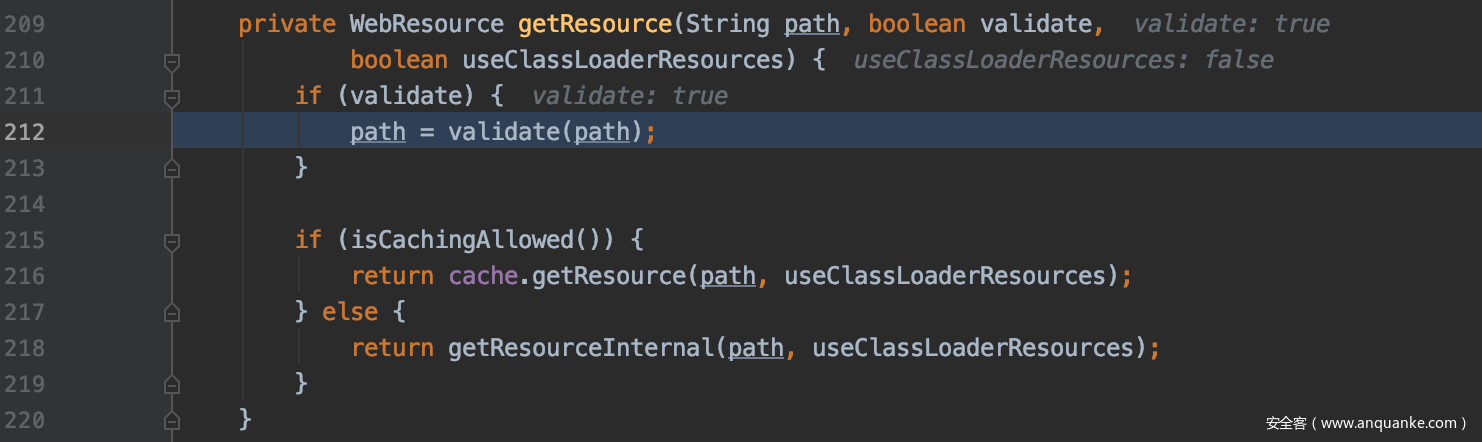

getResource()方法中又调用了一个很重要的方法validate()方法并将path作为变量传递进去进行处理，我们继续跟入

这里就牵扯到为什么我们为什么不能通过”/../../“的方式来读取webapps目录的上层目录里文件的原因了，首先是正常请求

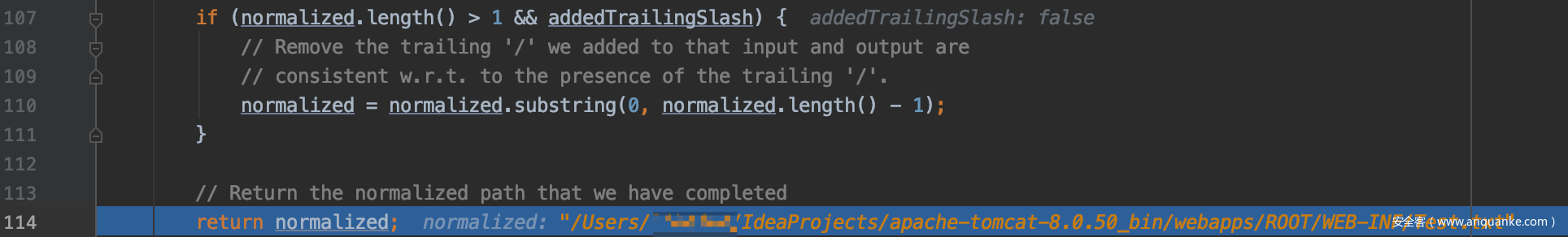

我们可以看到正常请求最后return的result的路径就是我们文件所在的相对路径。

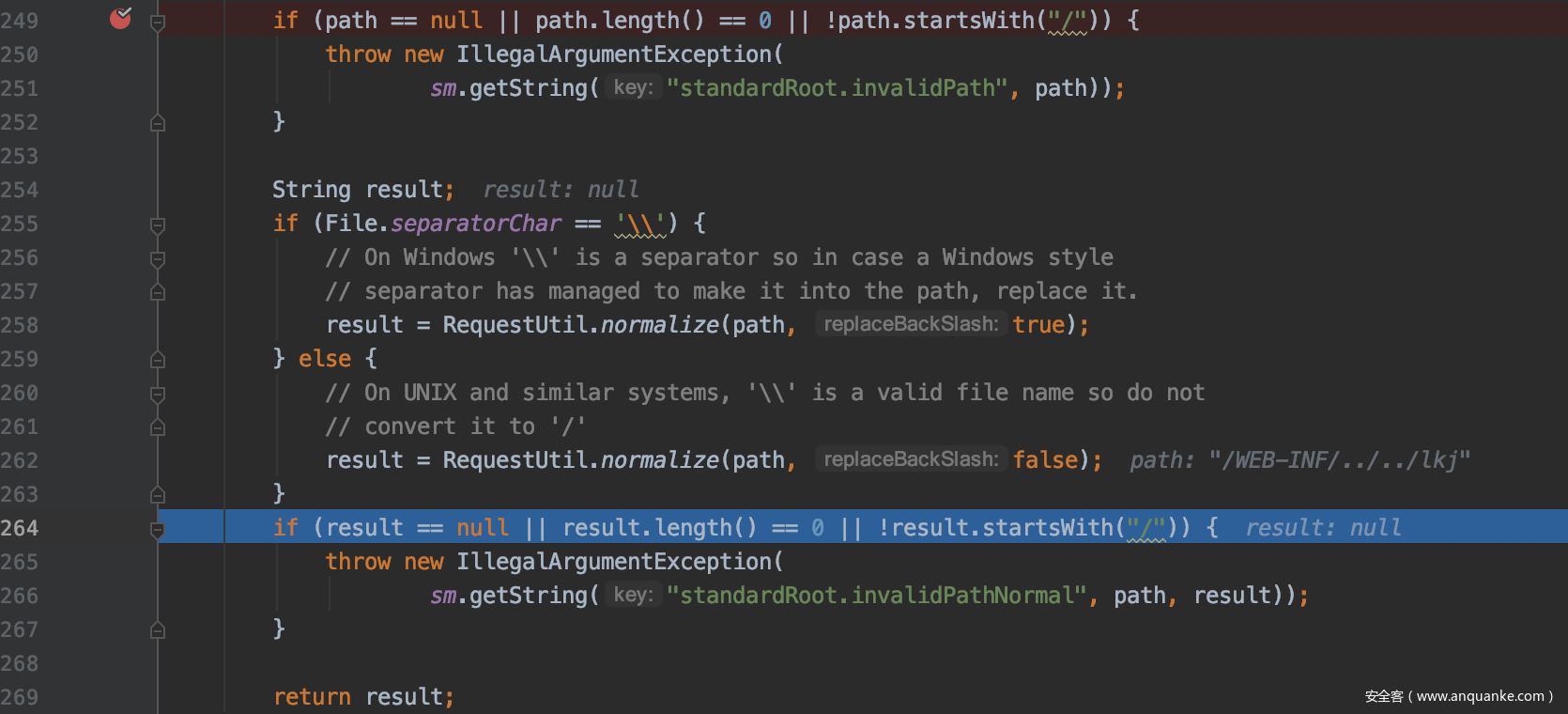

当我门尝试使用WEB-INF/../../Test.txt来读区webapps以外的目录中的文件时。可以看到此时返回的result就是null了，而且会抛出异常。

这一切的原因都在RequestUtil.normalize()这个函数对我们传递进来的路径处理上，我们跟进看一看

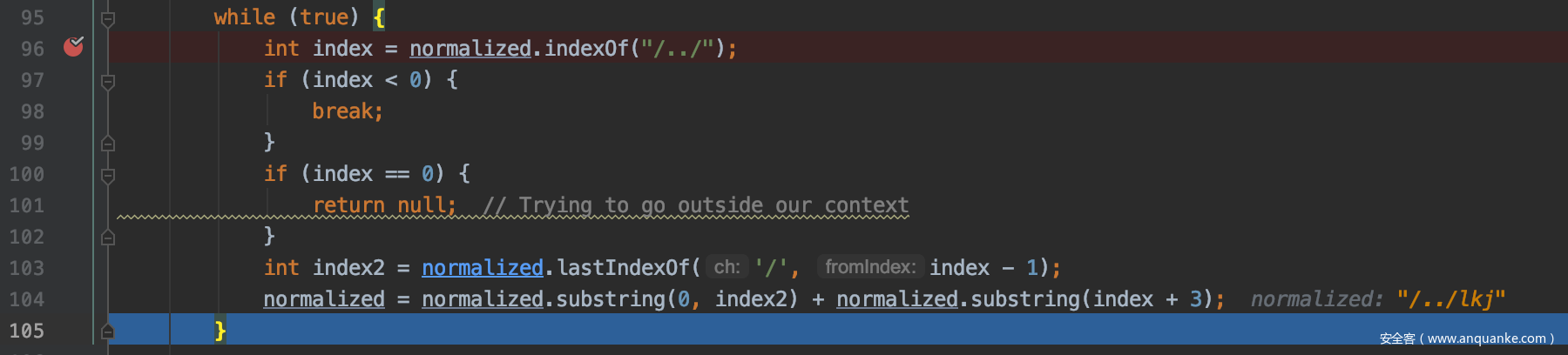

关键的点就在下面的截图代码中。我们传入的路径是“/WEB-INF/../../Test.txt”,首先程序会判断我们的路径中是否存在“/../”，自然是存在的且索引是8大于0，所以第一个if 判断不会成功，也就不会跳出while循环，此时处理我们的路径，截取“/WEB-INF/..”以后的内容，然后在用String,indexOf()函数判断路径里是否有“/../”,显然还是有的，且索引为零，符合第二个if判断的条件，return null。
