0x01.FirmAE简介

FirmAE 是一个执行仿真和漏洞分析的全自动框架。FirmAE 使用五种仲裁技术显著提高仿真成功率（从Firmadyne的 16.28% 提高到 79.36%）。

FirmAE的整体架构为如上图所示。与Firmadyne类似，FirmAE在预先构建的自定义Linux内核和库上模拟固件镜像。它还模拟目标镜像两次，以收集各种系统日志，并利用这些信息进行进一步的仿真，前一个仿真步骤称为预仿真，后一个称为最终仿真。为了进行大规模分析，FirmAE致力于完全自动化。实际上Firmadyne的许多步骤已经自动化了，但是仍然需要一些用户交互。例如，用户必须首先使用特定选项提取目标固件的文件系统。然后，他们评估是否成功提取文件系统并检索架构信息。随后，他们为QEMU制作固件镜像并在预仿真中收集信息。最后，他们运行最终仿真的脚本并执行动态分析。FirmAE自动化了所有这些交互，并添加了一个用于网络可达性和Web服务可用性的自动评估过程。FirmAE还使用Docker 将仿真并行化，以有效评估大量固件镜像。每个固件镜像在每个容器中独立仿真，该容器配备所有所需的软件包和依赖项。这使得能够快速可靠地仿真目标镜像。更多详细细节可参考FirmAE论文。

0x02. FirmAE安装

Ubuntu 18.04

Clone FirmAE

$ git clone --recursive https://github.com/pr0v3rbs/FirmAE

运行download.sh

$ ./download.sh

运行 install.sh

$ ./install.sh

0x03. FirmAE使用

执行init.sh脚本。

$ ./init.sh

检查仿真

$ sudo ./run.sh -c <brand> <firmware>

分析目标固件

分析模式，使用FirmAE分析器

$ sudo ./run.sh -a <brand> <firmware>

运行模式，有助于测试网络服务或执行自定义分析器

$ sudo ./run.sh -r <brand> <firmware>

完成run.sh -c后，可debug固件。

用户级基本调试实用程序

$ sudo ./run.sh -d <brand> <firmware>

内核级引导调试

$ sudo ./run.sh -b <brand> <firmware>

0x04. 使用FirmAE仿真zyxel路由器固件

一般情况下，按照上述方法使用FirmAE可自动化仿真固件，但也有一些固件自动化仿真的效果并不是很好，这时就需要做一些逆向分析，通过适当的调整来完成仿真。比如zyxel NWA1100-NH_2.12固件，下面在使用FirmAE仿真该固件过程中，日志显示整个流程没有出错，顺利完成仿真，但实际上该路由器固件的web服务并没有被成功启动。

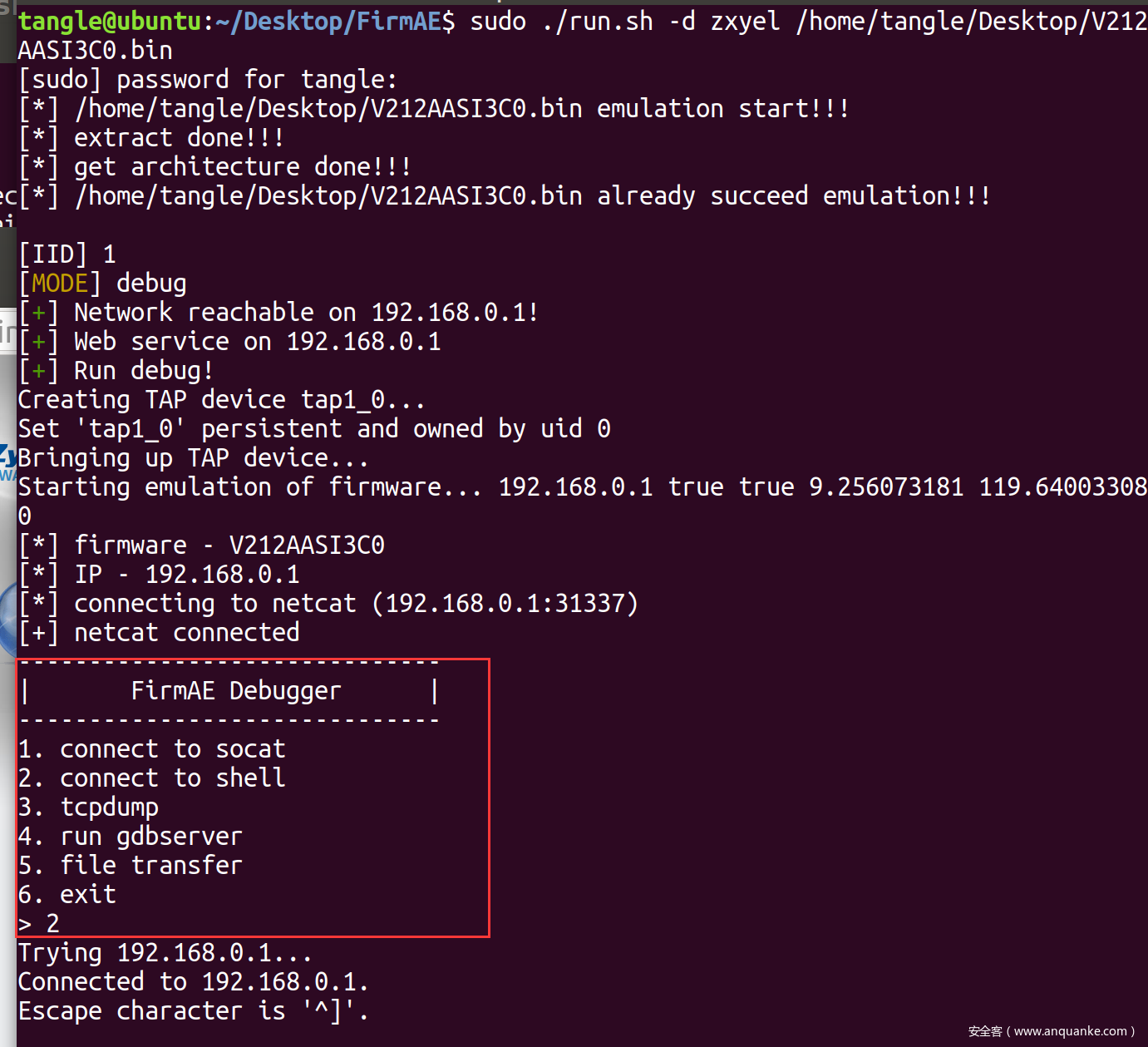

这里用调试模式模拟运行后选择2可以连接进入shell

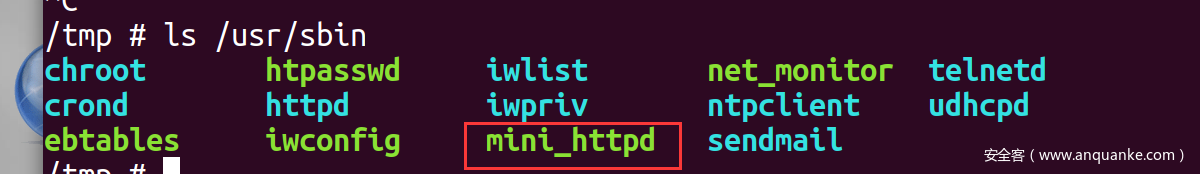

但是发现无法正常访问http服务，通过分析发现，该固件文件系统中由两个http服务程序，FirmAE启动了httpd，实际上这个固件用的是mini_httpd。

接下来尝试手动启动mini_httpd，首先要清楚启动mini_httpd需要哪些启动参数，通过查看/etc/default/mini_httpd.conf，可以看到mini_httpd默认启动参数

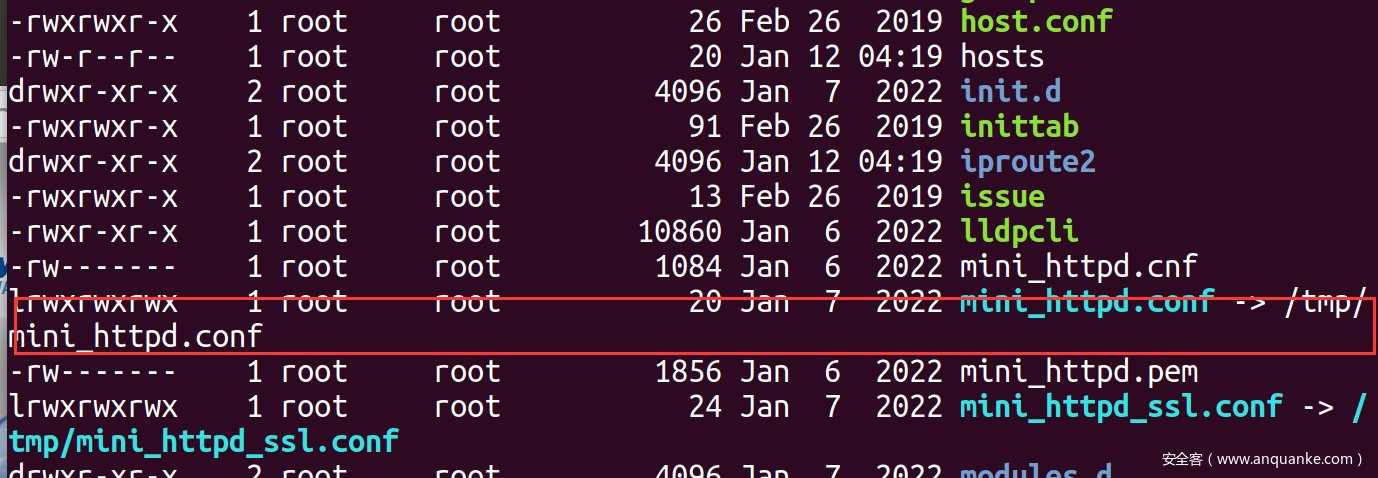

在/etc下可以看到有一个mini_httpd.conf指向/tmp/mini_httpd.conf，但实际上/tmp下并不存在这个文件

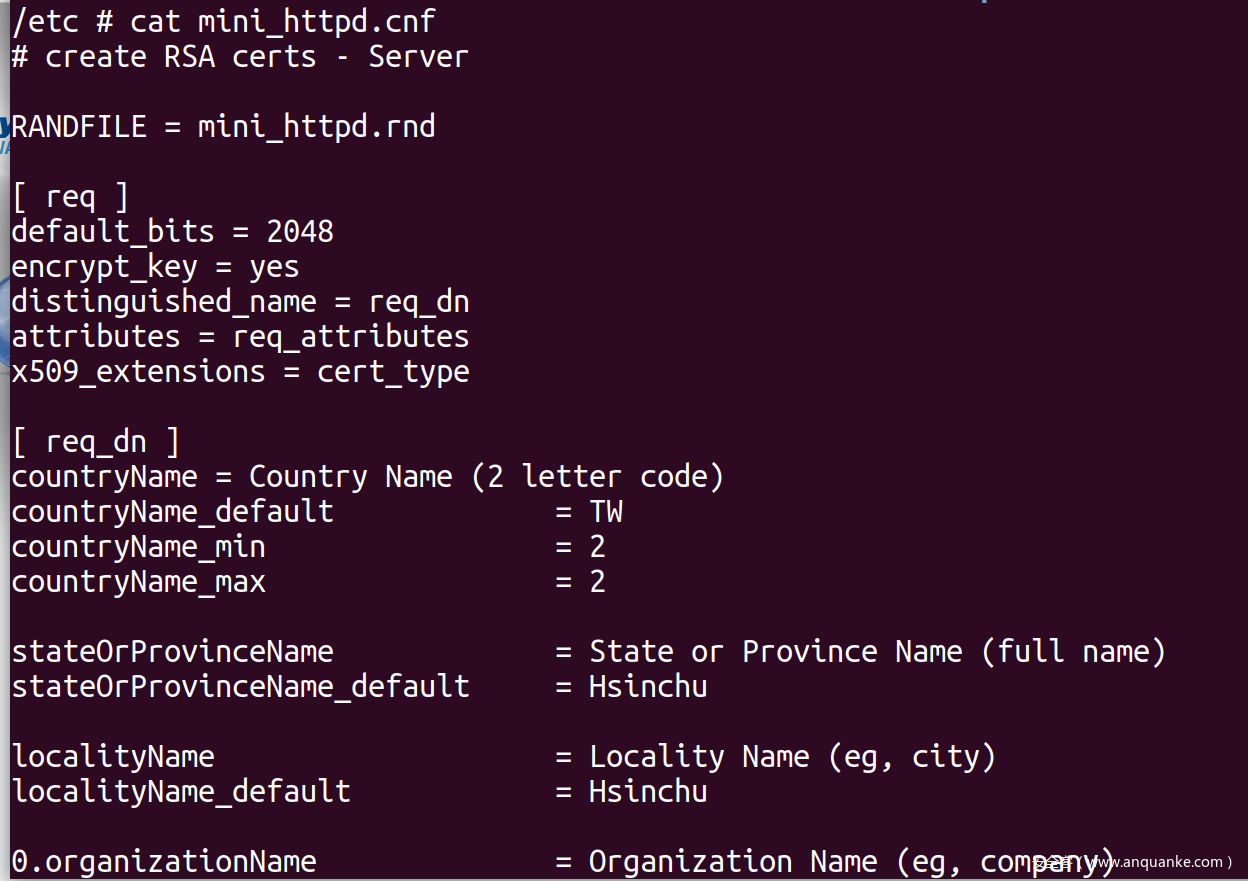

另外还有一个mini_httpd.cnf文件，这里面有一下默认的内容，像是支持ssl的一些配置

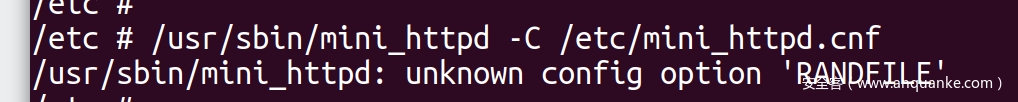

直接尝试用这个配置文件启动是失败的，

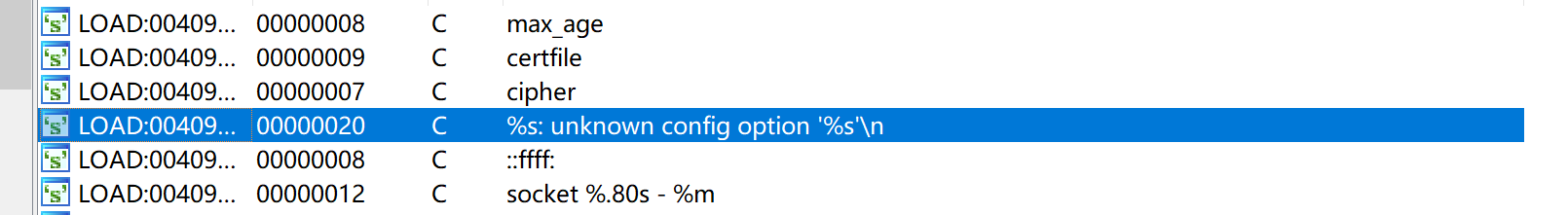

在IDA里打开mini_httpd，搜索报错信息”unknown config option”

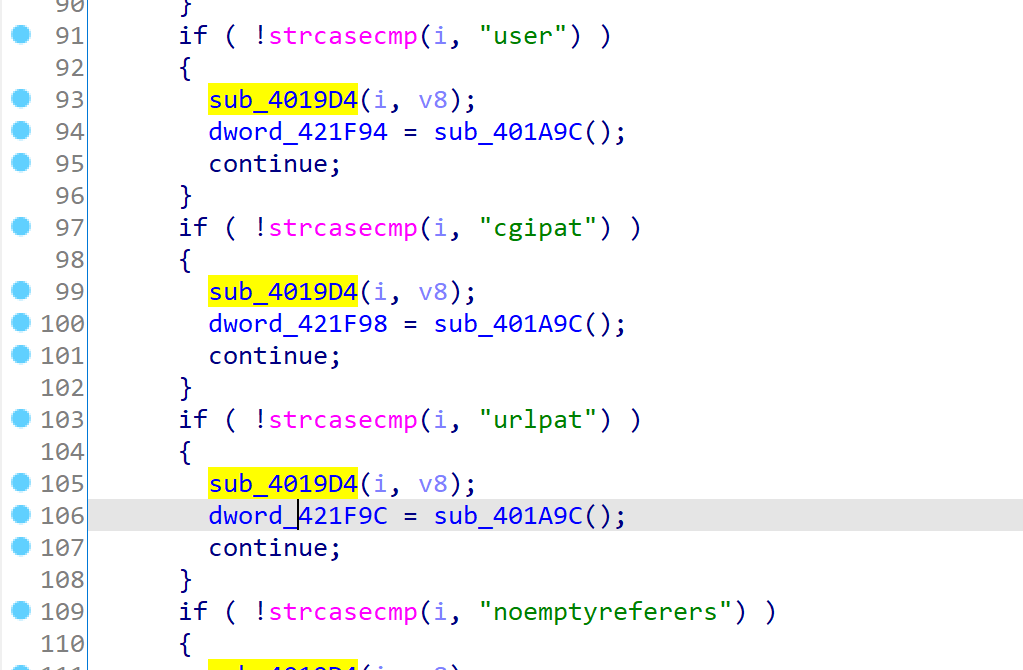

最终定位到解析配置文件的代码逻辑，这里可以看到在解析配置文件的一些字段，至于哪些是必要字段哪些是非必要字段，可以尝试构造文件，测试运行。

经过逆向分析和测试，最终我这里的配置文件内容构造如下

dir=/usr/www
cgipat=cgi-bin/*
user=root
port=8081

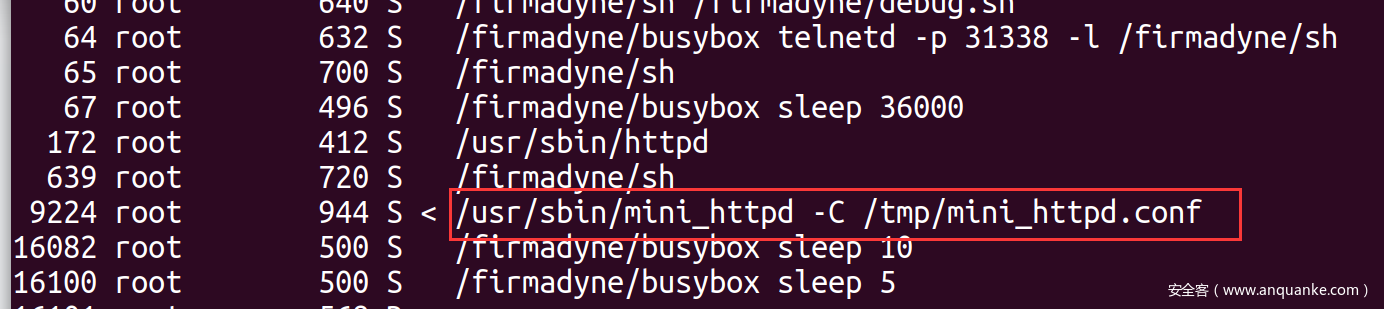

构造好配置文件就可以正常启动mini_httpd了

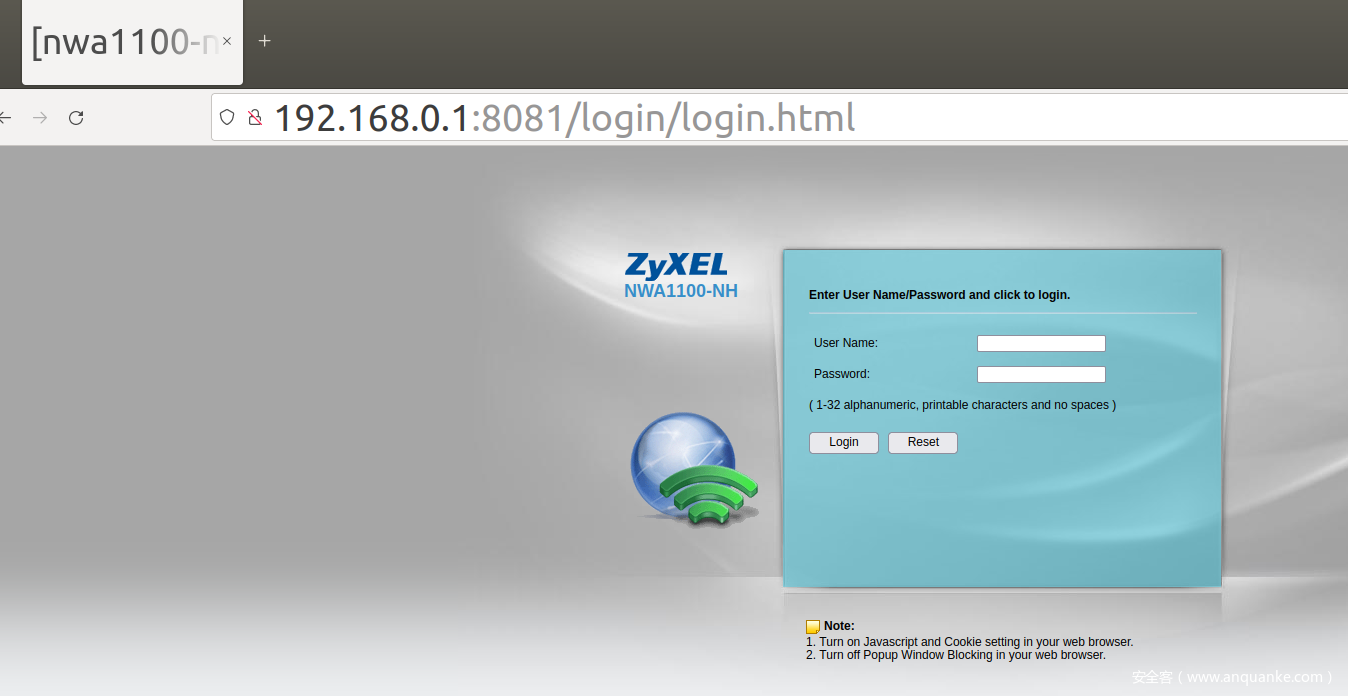

此时发现可以成功访问http服务了

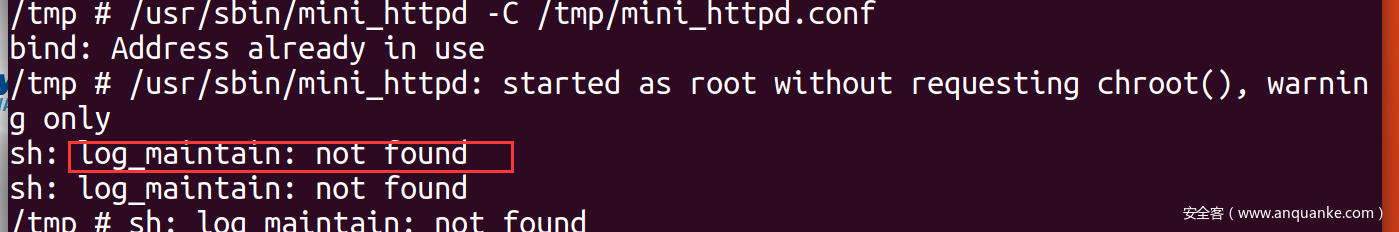

这里尝试用 admin admin登录，又发现了一个报错log_maintain: not found

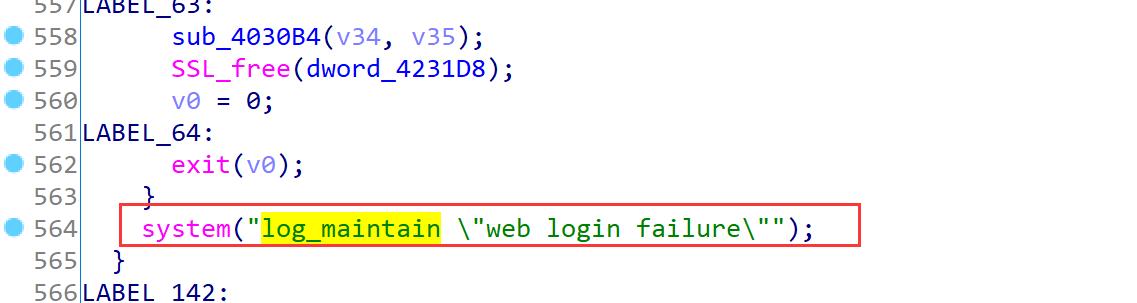

在mini_httpd里面找到了调用log_maintain的地方，找不到这个程序，说明这个程序所在路径不再环境变量，搜索到log_maintain在

/etc/script/ 目录下，将该路径添加到环境变量

export PATH=/etc/scripts/:$PATH

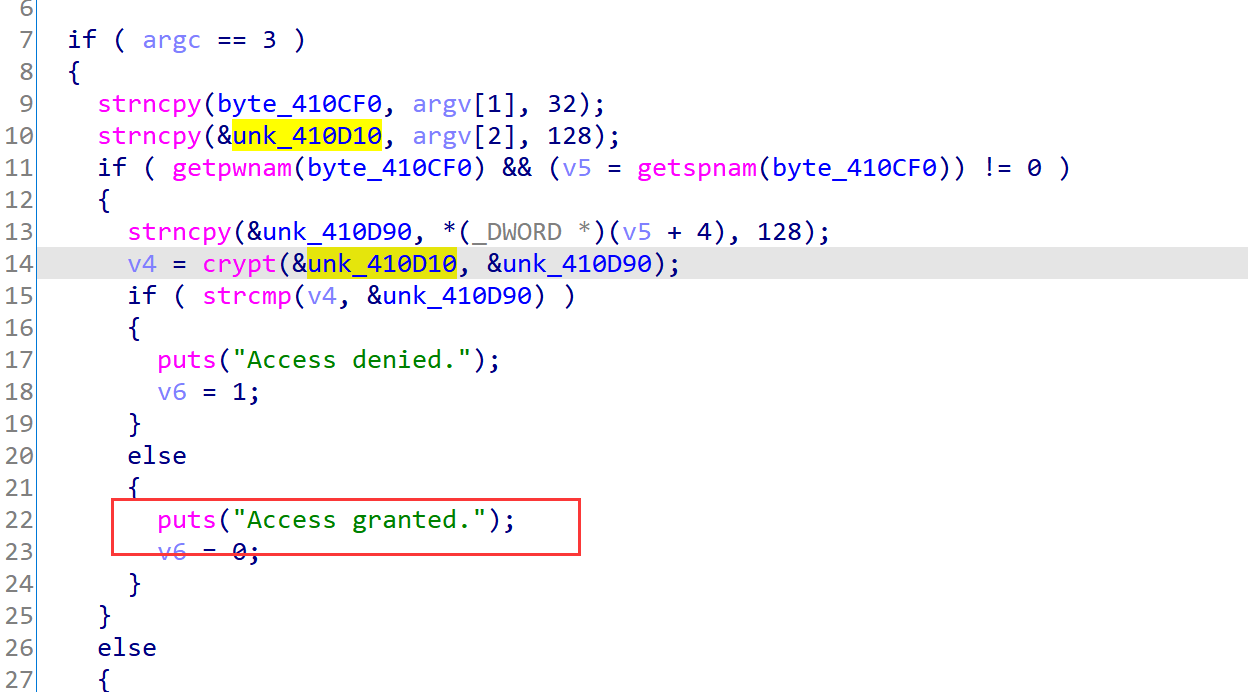

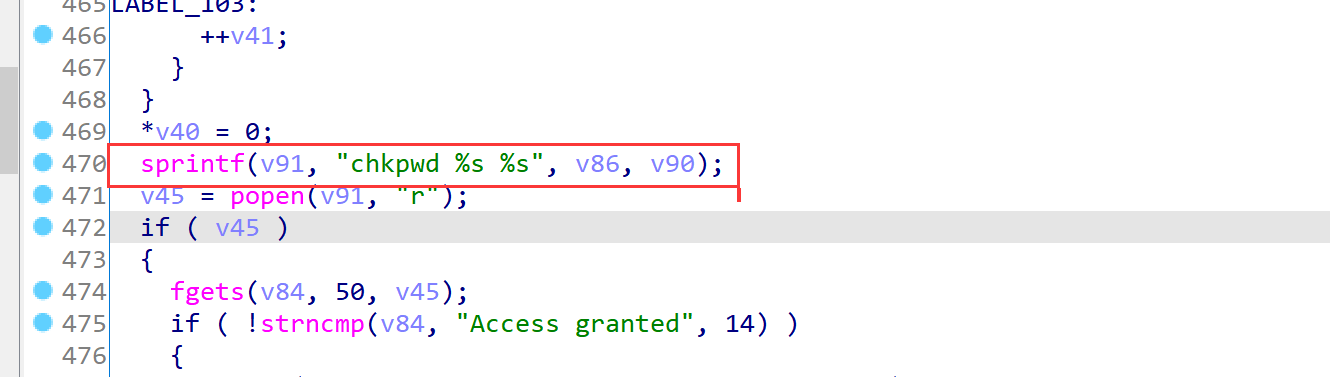

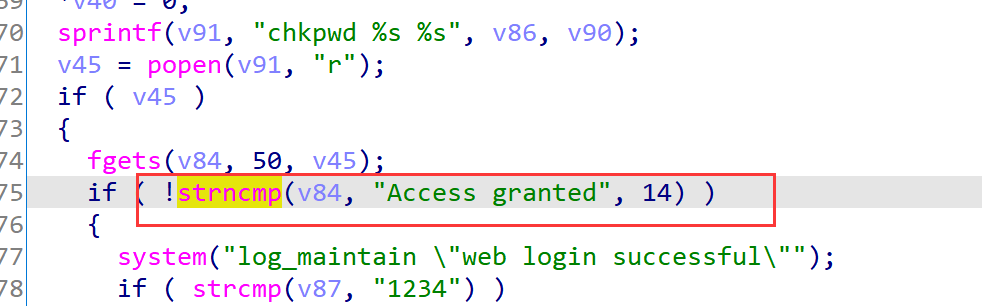

继续分析登录逻辑，这里用户名密码会交给chkpwd程序验证

这里感觉用的是系统用户名密码，但是修改了系统用户名密码后没有成功登录，这里直接patch固件登录逻辑来绕过，可以看出如果用户名密码正确，v45会被写入字符串”Access granted”，后面以这个字符串为标志来判断是否成功登录，这里就直接将

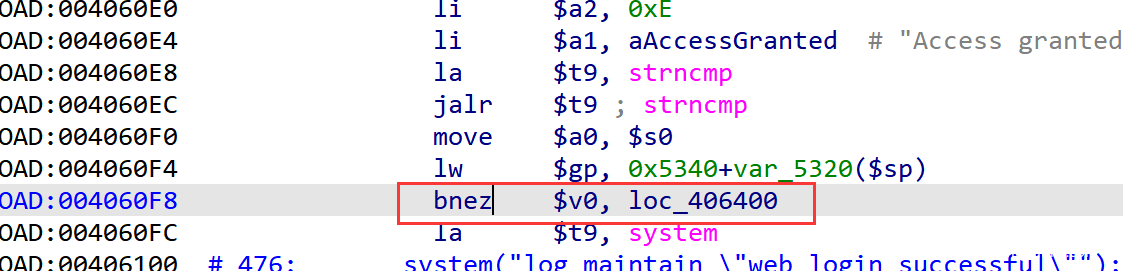

!srncmp(v84, "Access granted", 14)改成strncmp(v84, "Access granted", 14) 即将bnez改成beqz

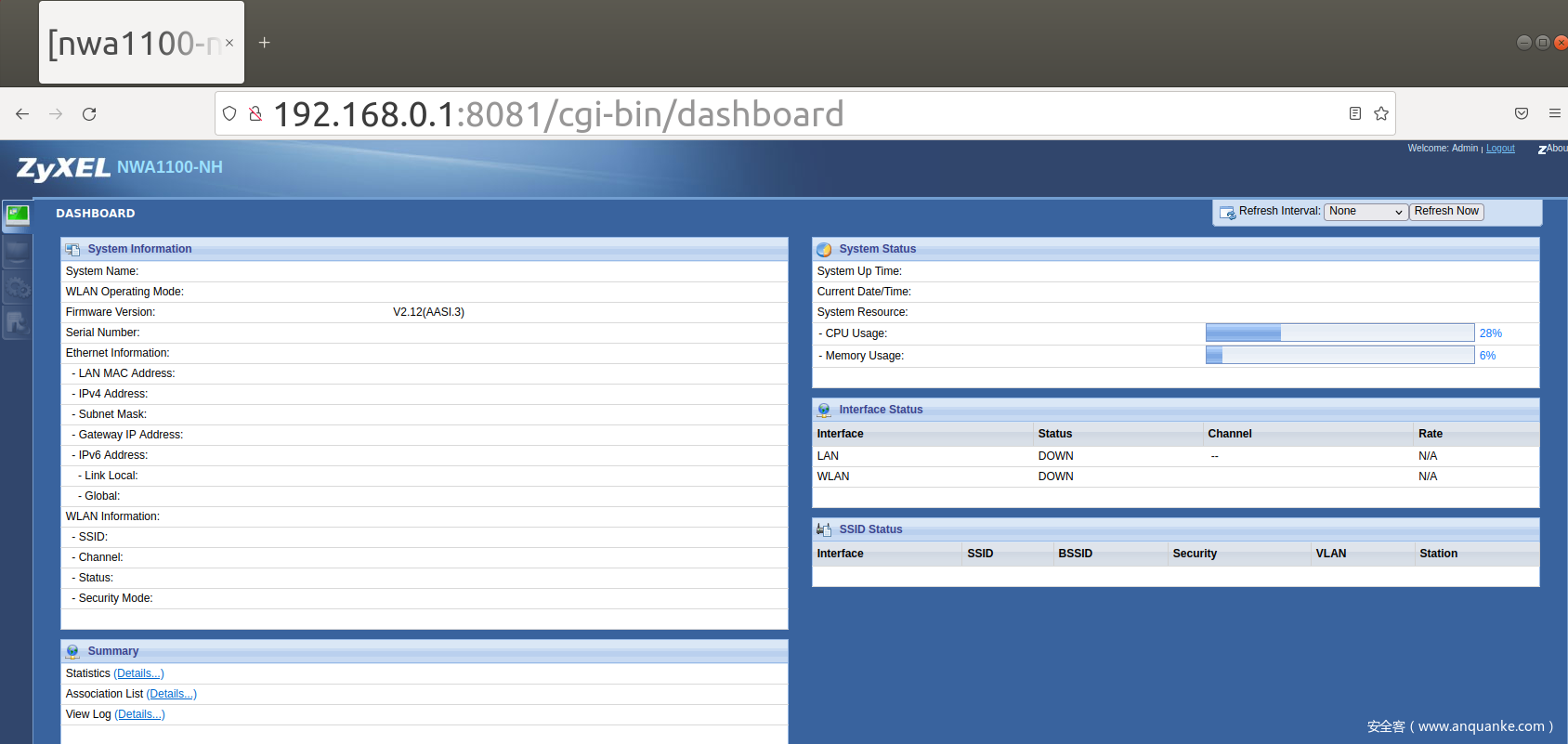

patch后成功登如路由器

登录后抓取到一个设置ip的请求包，下面定位处理http请求的代码，首先考虑字符串定位，但是在mini_httpd程序中并未搜索到/cgi-bin/ip字符串。

POST /cgi-bin/ip HTTP/1.1
Host: 192.168.0.1:8081
User-Agent: Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:108.0) Gecko/20100101 Firefox/108.0
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,image/avif,image/webp,*/*;q=0.8
Accept-Language: en-US,en;q=0.5
Accept-Encoding: gzip, deflate
Content-Type: application/x-www-form-urlencoded
Content-Length: 192
Origin: http://192.168.0.1:8081
Connection: close
Referer: http://192.168.0.1:8081/cgi-bin/ip
Cookie: AUTH=; csd=3; cod=1
Upgrade-Insecure-Requests: 1


AP_IPADDR=1.1.1.1&AP_NETMASK=255.255.255.255&IPGW=192.168.0.2&IPV6_AUTO=none&IPV6_ADDR=&PRIDNS=8.8.8.8&SECDNS=1.1.1.1&DOT1Q_VLAN=&MGMT_VLAN_ID=22&MGMT_VLAN=&EEE_Status=&COMMIT=Apply&EXECUTE=ip

接着在固件文件夹下搜索/cgi-bin/ip字符串，发现了/usr/www/cgi-bin/ip这个目录，但实际在固件中没有找到ip这个程序，说明这个程序可能是固件运行起来后动态生成的。

最终在模拟运行的系统中发现了ip这个文件，ip链接到了/sbin/cgiMain，说明请求实际上是由cgiMain来处理。接下来就可以逆向cgiMain程序对http请求处理来进一步挖洞了，另外还可以在调试模式中使用gdb动态调试cgiMain。

0x05. 总结

通过FirmAE可以对一些IoT固件自动化仿真，同时也便于逆向和动态调试，大大方便了安全研究。但对一些无法完全自动仿真的固件，就需要安全研究员手动分析可能的原因，本文分享了一个没有自动仿真成功的固件案例，以及解决问题的思路。另外对FirmAE的实现及FirmAE其他功能感兴趣的，可以阅读项目源码及论文。
