0x00 前言
针对Windows的所有的与位置无关代码（PIC）的核心功能的基础就是实时解析API函数的地址。它是一个非常重要的任务。在这里我介绍两种流行的方法，使用导入地址表（IAT）和导出地址表（EAT）是目前为止最稳定的方法。
自从2007年Windows Vista发布以来，地址空间布局随机化（ASLR）在可执行文件和动态链接库中启用，这些开启ASLR的库用来缓解漏洞利用。
但是在ASLR出现之前，20年前的病毒开发者同样遇到一个相似的问题，kernel32.dll基址的无意的“随机化”。
第一个Windows 95的病毒叫做Bizatch，由Quantum/VLAD在一个Windows 95的beta版本上编写。
Mr. Sandman, Jacky Qwerty 和 GriYo讨论过kernel32的问题、Win32下面PE感染的GetModuleHandle解决方案，和当时不清楚的进程环境块（PEB）在后来由Ratter在“在NT下从PEB获取重要数据”中讨论。
Jacky Qwerty公布了一种类GetProcAddress的功能，成为病毒中解析API的标准方法。
在这之后，作者开始通过CRC32的校验和来解析API，可以隐藏代码中的API字符串，同时减少空间。
在1999年LethalMind展示了一种他自己的校验和解析API地址的方法。在2002年LSD组织提出了在Win32汇编（shellcode）中获取API的算法，之后被很多Win32 shellcode效仿。
上述是关于API获取的方案的一个简短的历史。到了今天，在漏洞利用时已经出现了很多高级技术，但是他们和保护机制强相关，在这不做讨论。
下面展示的左右结构能在微软SDK中WinNT.h头文件中找到。
你还能在pecoff.docx中找到PE/PE+文件格式的详细描述。

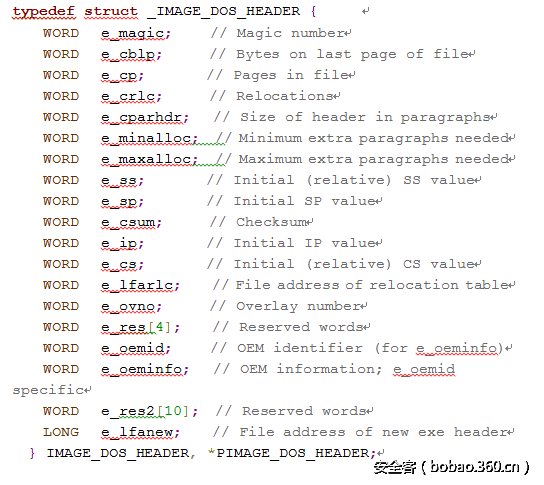

0x01 Image DOS Header
在每个PE文件开始都能找到一个MS-DOS可执行文件或者一个“存根”（即MZ）使得可验证为有效的MS-DOS可执行文件。
在这里我们需要e_lfnew字段，加上当前模块基址能得到NT_IMAGE_HEADERS的指针。

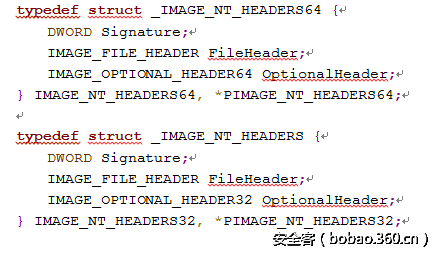

0x02 Image NT Headers
因为在内存中映射的PE映像的基址是随机的，只有重要结构的相对虚拟地址（RVA）保存在PE文件中。
为了将RVA转化为虚拟地址（VA），可以使用以下宏。
通过基址加上e_lfanew，然后获得指向IMAGE_NT_HEADERS的指针。
下面两个结构在头文件WinNT.h中定义了，但是编译时根据架构只是用一个。
0x03 Image Optional Header
在可选头的末尾是一个IMAGE_DATA_DIRECTORY结构的数组。
// Directory Entries
#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // Export Directory
#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // Import Directory
//
// Optional header format.
//
typedef struct _IMAGE_OPTIONAL_HEADER {
//
// Standard fields.
//
WORD Magic;
BYTE MajorLinkerVersion;
BYTE MinorLinkerVersion;
DWORD SizeOfCode;
DWORD SizeOfInitializedData;
DWORD SizeOfUninitializedData;
DWORD AddressOfEntryPoint;
DWORD BaseOfCode;
DWORD BaseOfData;
//
// NT additional fields.
//
DWORD ImageBase;
DWORD SectionAlignment;
DWORD FileAlignment;
WORD MajorOperatingSystemVersion;
WORD MinorOperatingSystemVersion;
WORD MajorImageVersion;
WORD MinorImageVersion;
WORD MajorSubsystemVersion;
WORD MinorSubsystemVersion;
DWORD Win32VersionValue;
DWORD SizeOfImage;
DWORD SizeOfHeaders;
DWORD CheckSum;
WORD Subsystem;
WORD DllCharacteristics;
DWORD SizeOfStackReserve;
DWORD SizeOfStackCommit;
DWORD SizeOfHeapReserve;
DWORD SizeOfHeapCommit;
DWORD LoaderFlags;
DWORD NumberOfRvaAndSizes;
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
} IMAGE_OPTIONAL_HEADER32, *PIMAGE_OPTIONAL_HEADER32;0x04 Image Data Directory

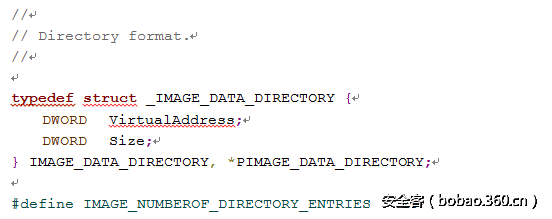

每个目录拥有一个相对虚拟地址和大小。为了访问导出和导入目录，可简单的通过RVA2VA的宏得到虚拟地址。
VirtualAddress：
数据结构的相对虚拟地址。例如，如果这个结构是导入目录，这个字段填充IMAGE_IMPORT_DESCRIPTOR数组的相对虚拟地址。
Size：
包含指向的数据结构的大小。

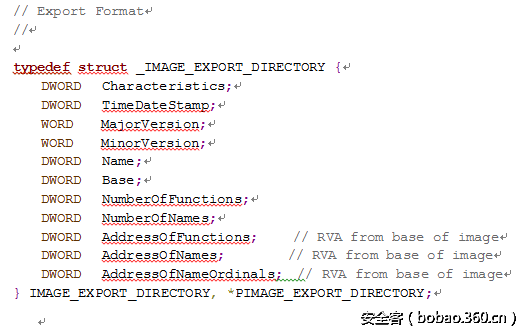

0x05 Image Export Directory
因为导出目录是目录表的第一项，我们将解释这种获取API的方法。
我们只对5个字段有兴趣：
Name
DLL名字字符串的相对虚拟地址
NumberOfNames
通过名字导出的API的个数
AddressOfFunctions
指向所有函数的VA数组的相对虚拟机地址。每个VA加上模块基址，能得到一个导出函数的地址。
AddressOfNames
指向所有函数名的VA数组的相对虚拟机地址。每个VA加上模块基址，能得到表示API的非0结尾的字符串的地址。
AddressOfNameOrdinals
序号数组的相对虚拟地址。每个序号表示一个AddressOfFunctions数组的索引。
下面的函数使用DLL和API名字的CRC-32C哈希值，从导出表中获取API的地址。
参数base明显是DLL的基址，参数hash是2个CRC-32C的哈希值。crc32c(DLL字符串)+crc32c(API字符串)。
LPVOID search_exp(LPVOID base, DWORD hash)
{
PIMAGE_DOS_HEADER dos;
PIMAGE_NT_HEADERS nt;
DWORD cnt, rva, dll_h;
PIMAGE_DATA_DIRECTORY dir;
PIMAGE_EXPORT_DIRECTORY exp;
PDWORD adr;
PDWORD sym;
PWORD ord;
PCHAR api, dll;
LPVOID api_adr=NULL;
dos = (PIMAGE_DOS_HEADER)base;
nt = RVA2VA(PIMAGE_NT_HEADERS, base, dos->e_lfanew);
dir = (PIMAGE_DATA_DIRECTORY)nt->OptionalHeader.DataDirectory;
rva = dir[IMAGE_DIRECTORY_ENTRY_EXPORT].VirtualAddress;
// if no export table, return NULL
if (rva==0) return NULL;
exp = (PIMAGE_EXPORT_DIRECTORY) RVA2VA(ULONG_PTR, base, rva);
cnt = exp->NumberOfNames;
// if no api, return NULL
if (cnt==0) return NULL;
adr = RVA2VA(PDWORD,base, exp->AddressOfFunctions);
sym = RVA2VA(PDWORD,base, exp->AddressOfNames);
ord = RVA2VA(PWORD, base, exp->AddressOfNameOrdinals);
dll = RVA2VA(PCHAR, base, exp->Name);
// calculate hash of DLL string
dll_h = crc32c(dll);
do {
// calculate hash of api string
api = RVA2VA(PCHAR, base, sym[cnt-1]);
// add to DLL hash and compare
if (crc32c(api) + dll_h == hash) {
// return address of function
api_adr = RVA2VA(LPVOID, base, adr[ord[cnt-1]]);
return api_adr;
}
} while (--cnt && api_adr==0);
return api_adr;
}一个重要的事情是这个函数不能解析通过序号导出的API，前向引用有时也是个问题。
下面是实现相同功能的汇编代码。
; in: ebx = base of module to search
; ecx = hash to find
;
; out: eax = api address resolved in EAT
;
search_expx:
pushad
; eax = IMAGE_DOS_HEADER.e_lfanew
mov eax, [ebx+3ch]
; first directory is export
; ecx = IMAGE_DATA_DIRECTORY.VirtualAddress
mov ecx, [ebx+eax+78h]
jecxz exp_l2
; eax = crc32c(IMAGE_EXPORT_DIRECTORY.Name)
mov eax, [ebx+ecx+0ch]
add eax, ebx
call crc32c
mov [esp+_edx], eax
; esi = IMAGE_EXPORT_DIRECTORY.NumberOfNames
lea esi, [ebx+ecx+18h]
push 4
pop ecx ; load 4 RVA
exp_l0:
lodsd ; load RVA
add eax, ebx ; eax = RVA2VA(ebx, eax)
push eax ; save VA
loop exp_l0
pop edi ; edi = AddressOfNameOrdinals
pop edx ; edx = AddressOfNames
pop esi ; esi = AddressOfFunctions
pop ecx ; ecx = NumberOfNames
sub ecx, ebx ; ecx = VA2RVA(NumberOfNames, base)
jz exp_l2 ; exit if no api
exp_l3:
mov eax, [edx+4*ecx-4] ; get VA of API string
add eax, ebx ; eax = RVA2VA(eax, ebx)
call crc32c ; generate crc32 of api string
add eax, [esp+_edx] ; add crc32 of DLL string
cmp eax, [esp+_ecx] ; found match?
loopne exp_l3 ; --ecx && eax != hash
jne exp_l2 ; exit if not found
xchg eax, ebx
xchg eax, ecx
movzx eax, word [edi+2*eax] ; eax = AddressOfOrdinals[eax]
add ecx, [esi+4*eax] ; ecx = base + AddressOfFunctions[eax]
exp_l2:
mov [esp+_eax], ecx
popad
ret这就是从导出目录获取API的方法。通过导入表更加巧妙。

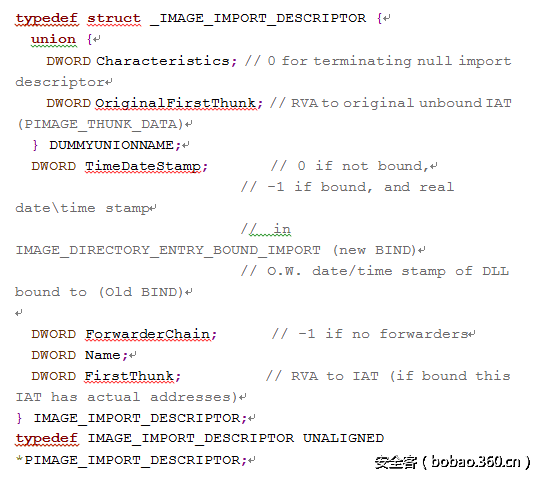

0x06 Image Import Descriptor
2009年微软发布的EMET阻止了一些从导出目录获取API的shellcode。
EMET从5.2版本开始，包含了导出表访问过滤（EAF）和EAF+功能，都会阻止尝试从模块读取导出和导入目录。
通常，一个shellcode使用IAT解析其他函数前会先获取GetModuleHandle和GeProcAddress的地址。
如果PE文件从其他模块导入API，这个导入目录将包含导入描述符的数组，每个代表一个模块。
来看下面3个字段：
OriginalFirstThunk
包含导入函数名的偏移。
Name
非0结尾字符串表示的导入API的源模块名。
FirstThunk
包含真实函数地址的偏移。

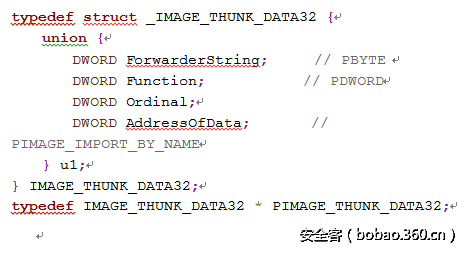

0x07 Image Thunk Data
每个描述符包含了指向Image Thunk Data结构数组的指针。每个入口表示了导入的API的信息。
在代码中，我跳过了那些使用序号导入的入口。
来自OriginalFirstThunk的AddressOfData字段是指向IMPORT_BY_NAME结构的RVA。
FirstThunk的Function字段指向我们要搜索的API的真实地址。

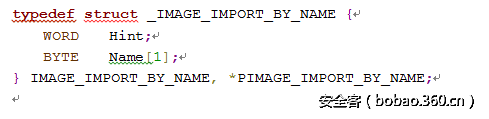

0x08 Image By Name
因为我们不处理从序号导入的情况，所以我们不关心hint字段，只需要非0结尾字符串表示的API名。
Hint
包含索引到DLL函数导出表的位置。这个字段被PE加载器使用，因此它能够在DLL导出表中快速的查找函数。这个值不是必须的，有些链接器将这个字段设置为0。
Name
包含导入函数的名字。是一个ASCIIZ字符串。注意Name字段的大小是可变的。提供的结构方便使您可以使用描述性名称引用数据结构。
下面的代码使用DLL和API名字的CRC-32C哈希值，从导出表中获取API的地址。
LPVOID search_imp(LPVOID base, DWORD hash)
{
DWORD dll_h, i, rva;
PIMAGE_IMPORT_DESCRIPTOR imp;
PIMAGE_THUNK_DATA oft, ft;
PIMAGE_IMPORT_BY_NAME ibn;
PIMAGE_DOS_HEADER dos;
PIMAGE_NT_HEADERS nt;
PIMAGE_DATA_DIRECTORY dir;
PCHAR dll;
LPVOID api_adr=NULL;
dos = (PIMAGE_DOS_HEADER)base;
nt = RVA2VA(PIMAGE_NT_HEADERS, base, dos->e_lfanew);
dir = (PIMAGE_DATA_DIRECTORY)nt->OptionalHeader.DataDirectory;
rva = dir[IMAGE_DIRECTORY_ENTRY_IMPORT].VirtualAddress;
// if no import table, return
if (rva==0) return NULL;
imp = (PIMAGE_IMPORT_DESCRIPTOR) RVA2VA(ULONG_PTR, base, rva);
for (i=0; api_adr==NULL; i++)
{
if (imp[i].Name == 0) return NULL;
dll = RVA2VA(PCHAR, base, imp[i].Name);
dll_h = crc32c(dll);
rva = imp[i].OriginalFirstThunk;
oft = (PIMAGE_THUNK_DATA)RVA2VA(ULONG_PTR, base, rva);
rva = imp[i].FirstThunk;
ft = (PIMAGE_THUNK_DATA)RVA2VA(ULONG_PTR, base, rva);
for (;; oft++, ft++)
{
if (oft->u1.Ordinal == 0) break;
// skip import by ordinal
if (IMAGE_SNAP_BY_ORDINAL(oft->u1.Ordinal)) continue;
rva = oft->u1.AddressOfData;
ibn = (PIMAGE_IMPORT_BY_NAME)RVA2VA(ULONG_PTR, base, rva);
if ((crc32c(ibn->Name) + dll_h) == hash) {
api_adr = (LPVOID)ft->u1.Function;
break;
}
}
}
return api_adr;
}相同功能的汇编代码如下，但是有了些优化。
in: ebx = base of module to search
; ecx = hash to find
;
; out: eax = api address resolved in IAT
;
search_impx:
xor eax, eax ; api_adr = NULL
pushad
; eax = IMAGE_DOS_HEADER.e_lfanew
mov eax, [ebx+3ch]
add eax, 8 ; add 8 for import directory
; eax = IMAGE_DATA_DIRECTORY.VirtualAddress
mov eax, [ebx+eax+78h]
test eax, eax
jz imp_l2
lea ebp, [eax+ebx]
imp_l0:
mov esi, ebp ; esi = current descriptor
lodsd ; OriginalFirstThunk +00h
xchg eax, edx ; temporarily store in edx
lodsd ; TimeDateStamp +04h
lodsd ; ForwarderChain +08h
lodsd ; Name_ +0Ch
test eax, eax
jz imp_l2 ; if (Name_ == 0) goto imp_l2;
add eax, ebx
call crc32c
mov [esp+_edx], eax
lodsd ; FirstThunk
mov ebp, esi ; ebp = next descriptor
lea esi, [edx+ebx] ; esi = OriginalFirstThunk + base
lea edi, [eax+ebx] ; edi = FirstThunk + base
imp_l1:
lodsd ; eax = oft->u1.Function, oft++;
scasd ; ft++;
test eax, eax ; if (oft->u1.Function == 0)
jz imp_l0 ; goto imp_l0
cdq
inc edx ; will be zero if eax >= 0x80000000
jz imp_l1 ; oft->u1.Ordinal & IMAGE_ORDINAL_FLAG
lea eax, [eax+ebx+2] ; oft->Name_
call crc32c ; get crc of API string
add eax, [esp+_edx] ; eax = api_h + dll_h
cmp [esp+_ecx], eax ; found match?
jne imp_l1
mov eax, [edi-4] ; ft->u1.Function
imp_l2:
mov [esp+_eax], eax
popad
ret0x09 Process Environment Block
也许这个部分应该放在所有的内容之前？
另一个“进步”是在2002年由Ratter / 29A公布的在NT下从PEB获得重要数据的方法。有一个更简单的方法从PEB中获取kernel32.dll的模块基址。
在这里我使用来自Matt Graeber’s PIC_Bindshell的结构。
LPVOID getapi (DWORD dwHash)
{
PPEB peb;
PMY_PEB_LDR_DATA ldr;
PMY_LDR_DATA_TABLE_ENTRY dte;
LPVOID api_adr=NULL;
#if defined(_WIN64)
peb = (PPEB) __readgsqword(0x60);
#else
peb = (PPEB) __readfsdword(0x30);
#endif
ldr = (PMY_PEB_LDR_DATA)peb->Ldr;
// for each DLL loaded
for (dte=(PMY_LDR_DATA_TABLE_ENTRY)ldr->InLoadOrderModuleList.Flink;
dte->DllBase != NULL && api_adr == NULL;
dte=(PMY_LDR_DATA_TABLE_ENTRY)dte->InLoadOrderLinks.Flink)
{
api_adr=search_imp(dte->DllBase, dwHash);
}
return api_adr;
}下面是相同算法的汇编，做了一些优化。
; LPVOID getapix(DWORD hash);
getapix:
_getapix:
pushad
mov ecx, [esp+32+4] ; ecx = hash
push 30h
pop eax
mov eax, [fs:eax] ; eax = (PPEB) __readfsdword(0x30);
mov eax, [eax+12] ; eax = (PMY_PEB_LDR_DATA)peb->Ldr
mov edi, [eax+12] ; edi = ldr->InLoadOrderModuleList.Flink
jmp gapi_l1
gapi_l0:
call search_expx
test eax, eax
jnz gapi_l2
mov edi, [edi] ; edi = dte->InMemoryOrderLinks.Flink
gapi_l1:
mov ebx, [edi+24] ; ebx = dte->DllBase
test ebx, ebx
jnz gapi_l0
gapi_l2:
mov [esp+_eax], eax
popad
ret0xA hash算法
上述所有的例子，我都是用CRC-32C。C代表使用的Castagnoli多项式。用这个的原因是测试的80000个API都不会有冲突。一些其他的hash算法也提供了足够好的结果，但是使用CRC-32C的优势是INTEL处理器发布的SSE4.2的支持。
然而与0x20做或操作不是CRC-32C特有的。在这里仅仅是在哈希前将字符串转为小写。有时kernel32.dll也会出现大写的情况。
uint32_t crc32c(const char *s)
{
int i;
uint32_t crc=0;
do {
crc ^= (uint8_t)(*s++ | 0x20);
for (i=0; i<8; i++) {
crc = (crc >> 1) ^ (0x82F63B78 * (crc & 1));
}
} while (*(s - 1) != 0);
return crc;
}这是使用内置指令的代码。
;
xor eax, eax
cdq
crc_l0:
lodsb
or al, 0x20
crc32 edx, al
cmp al, 0x20
jns crc_l0下面是CPU不支持SSE4.2的代码。
; in: eax = s
; out: crc-32c(s)
;
crc32c:
pushad
xchg eax, esi ; esi = s
xor eax, eax ; eax = 0
cdq ; edx = 0
crc_l0:
lodsb ; al = *s++ | 0x20
or al, 0x20
xor dl, al ; crc ^= c
push 8
pop ecx
crc_l1:
shr edx, 1 ; crc >>= 1
jnc crc_l2
xor edx, 0x82F63B78
crc_l2:
loop crc_l1
sub al, 0x20 ; until al==0
jnz crc_l0
mov [esp+_eax], edx
popad
ret当然，CRC-32C不是绝对没冲突的。有时需要考虑使用加密哈希算法。最简单的是有Daniel Bernstein的CubeHash。
也可以使用一个小块或流密码加密字符串和截断密文为32或64位。解决冲突是值得探索的。
0xB 总结
解析导入和导出表不是困难的任务。所有的文档和代码将被提供，就没了不使用PIC技术的解析API的方法。使用硬编码API地址或者通过序号查找是个灾难。
Getapi.c包含了通过CRC-32C定位API的C代码。X86.asm和x64.asm包含了通过CRC-32C定位API的汇编代码。
发表评论
您还未登录，请先登录。
登录
