0x00 前言

本文主要介绍如何使用Netzob来逆向未知协议。通过简单学习协议的消息格式及其状态机，并且给出一些关于实际通信中如何产生流量的观点。最后，我们说明如何针对服务器的实现使用基本的模糊测试。

0x01 Netzob简介

Netzob是一个用于逆向工程、生成流量和模糊测试通信协议的开源工具。它允许通过被动和主动的过程来推断协议的消息格式和状态机。该模型可以用于模拟现实和可控流量以及模糊测试目标实现。

通过这个教程，我们将介绍Netzob的主要功能，推断消息格式和简单协议的语法，并且在最后介绍些基本实现的模糊测试。被介绍的功能覆盖以下能力：

导入一个我们想逆向的包含痕迹的文件

推断消息格式

区分特定分隔符的消息

重组特定关键字字段消息

区分序列对齐的每个消息的子集

查找每组消息的关联性

修改消息格式，应用发现的关系

推断语法

根据捕获的消息序列，生成一个主状态机

根据捕获的消息序列，生成一个序列的状态机

根据捕获的消息序列，生成一个Prefix Tree Acceptor (PTA)

生成流量和fuzz服务器

生成遵循推断的每组消息格式的消息

通过不同的消息格式fuzzing服务器

0x02 安装Netzob和下载教程

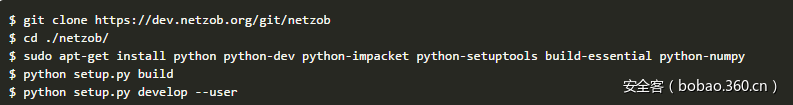

首先，得到Netzob的源代码，安装依赖库和编译底层库。如果需要，有关安装过程的更多详细信息，请参见README文件。

然后，你能获得教程中使用的协议实现的源代码，和一些消息序列的PCAP文件：

下节通过几步来逆向这个测试协议。在深入Netzob功能前，你能先看一下它的文档，尤其是API的描述。

0x03 消息格式接口

从一个PCAP文件中导入消息

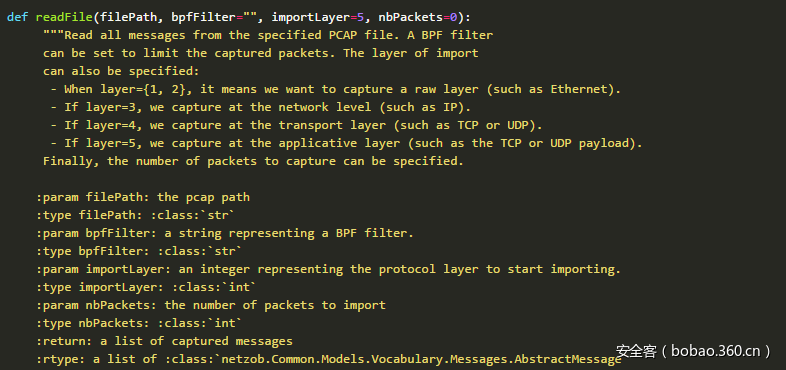

大部分逆向协议的第一步是收集重要的通信实例。在这个教程中，例子来自PCAP文件。可以通过PCAPImporter.readfile()函数从PCAP文件中读取数据包。这个函数有可选参数来指定BPF过滤，导入层或者捕获到的数据包如下：

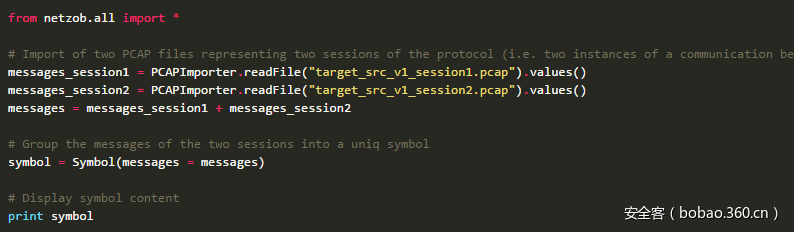

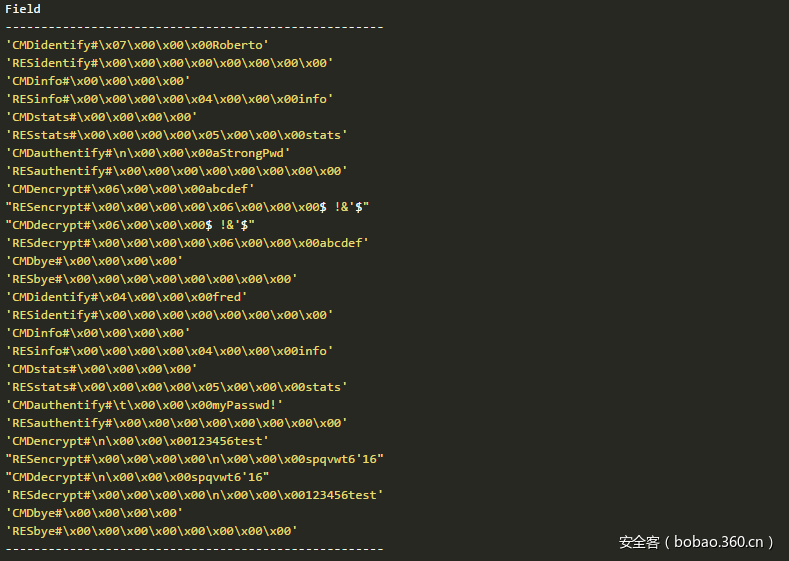

这个函数能用来从模拟我们测试协议实现的PCAP文件中导出消息。例如，下面的代码创建了一个基于从PCAP导出的消息的symbol。这个symbol代表了共享相同语法和语义的所有消息。换句话说，symbol是一组相似消息的抽象，这组消息从协议的角度看有相同的影响。首先，从PCAP文件导入的消息以symbol的形式分组了。对于这个symbol我们使用不同的方法来确定协议的消息格式。

使用分隔符做格式区分

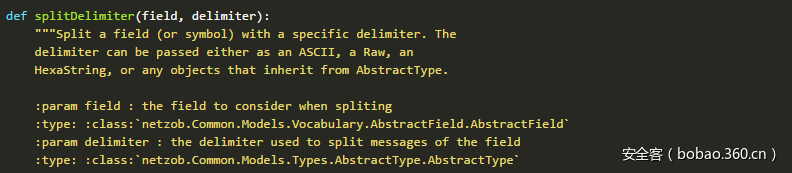

根据快速浏览消息，字符#出现在每个消息中间。因此，第一步根据字符#分割每条消息。根据文档描述，函数splitDelimiter()有这个功能：

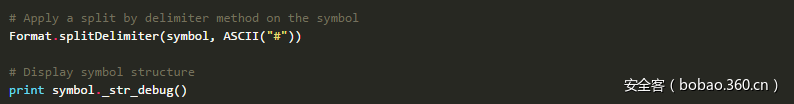

让我们使用分隔符#来调用splitDelimiter函数。我们能使用_str_debug()方法结构化输出获得的字段。这个方法显示了symbol结构的ASCII的展示，因此显示了每个字段的定义。

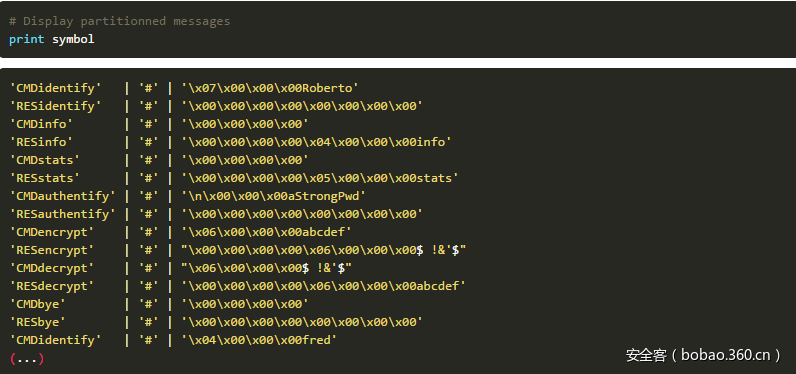

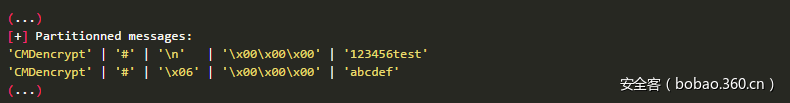

关于分割的消息，显示如下：

根据关键字段分簇

现在我们有了symbol的不同字段的分解，让我们试下重组一些消息：这是Netzob中分簇方法的目的。

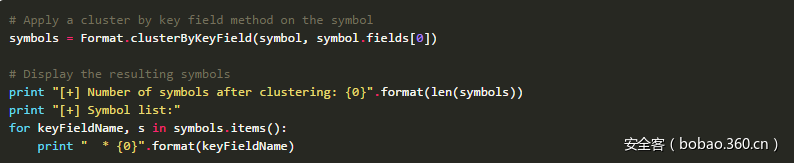

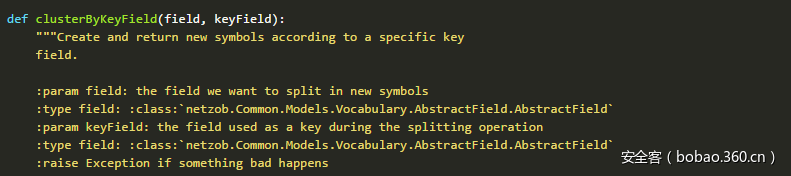

在这个例子中，第一个字段是有用的，因为它包含了几种命令行（CMDencrypt, CMDidentify等）。让我们根据第一个字段分簇（如有相同第一个字段的消息分为一组）。我们使用clusterByKeyField()函数：

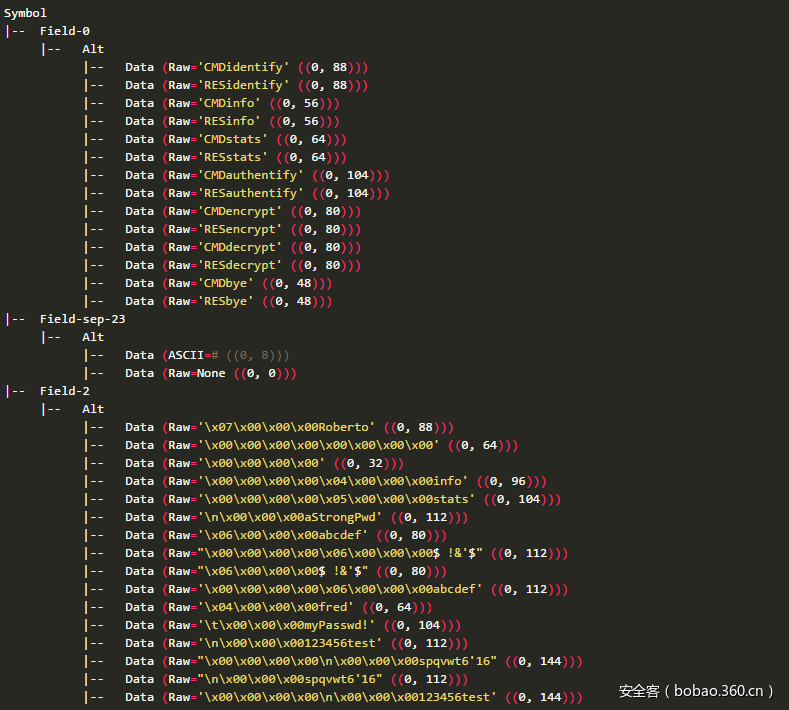

这里，使用该函数生成捕捉到的消息的symbol列表：

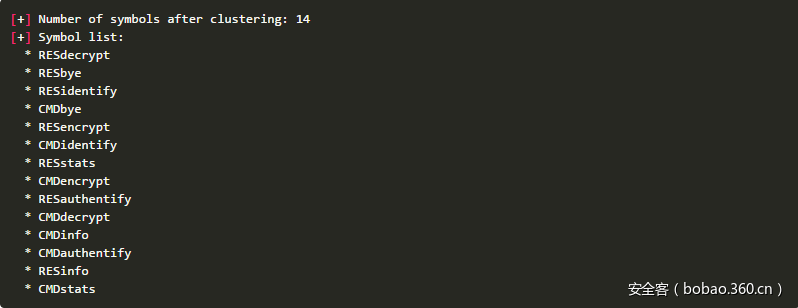

分簇算法生成了14个不同的symbol，每个symbol都有一个唯一的第一个字段。

在每个symbol中以序列对齐来区分格式

在这步，我们重组了消息，并且有每个消息的3个字段的基本分解：命令字段，分割字段和不定长内容。让我们关注下最后一个字段。具有动态大小的字段是我们在Netzob中序列对齐的良好选择。这个功能让我们对齐静态和动态的子字段。为了做到这个，使用splitAligned()函数：

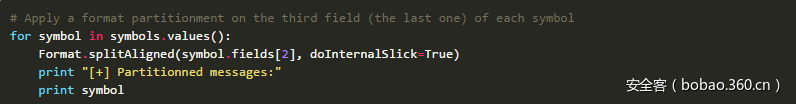

在接下来的文中，我们想通过序列对齐算法来对齐每个symbol的最后一个字段：

对于symbol CMDencrypt，序列对齐后的最后一个字段编程如下格式，我们能看到两个可变字段的包裹一个静态字段x00x00x00。最后一个字段似乎是我们想加密的缓冲区，因为字段关键字的暗示（如CMDencrypt）。

找到每个symbol的关系

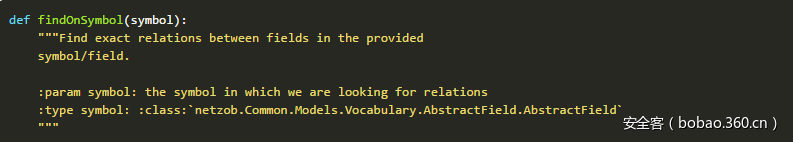

现在让哦我们试着找出这些消息的关系。Netzob的API提供了静态函数RelationFinder.findOnSymbol()，让我们确定潜在的消息字段之间的关系：

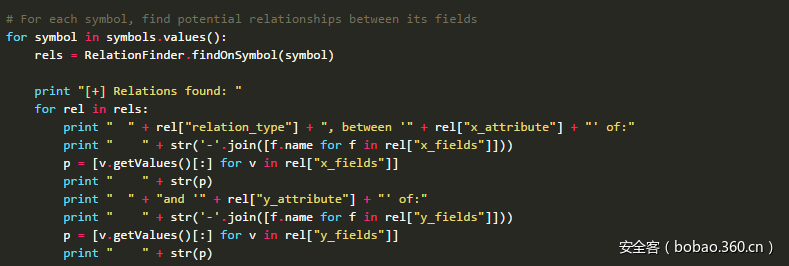

下文显示了如何在我们未知的协议中找到关系，并且如何处理结果：

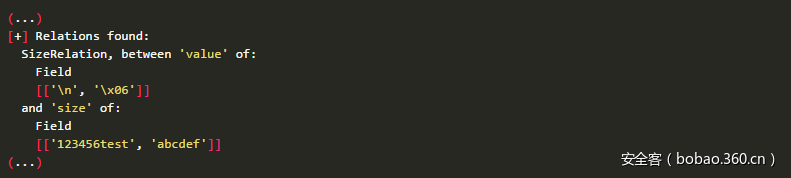

导出结果如下，我们已经找到了symbol CMDencrypt在内容字段（第三个字段）和另一个字段程度的的关系（最后一个，假设包含我们想加密的缓冲区的字段）

应用找到symbol结构之间的关系

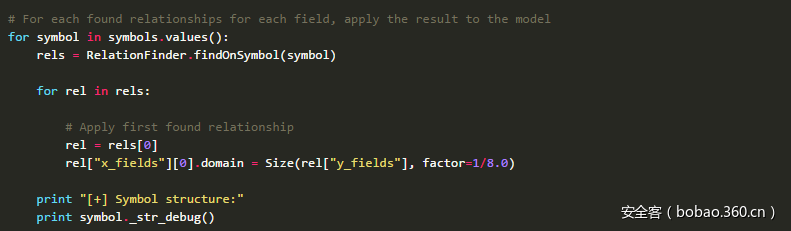

因此我们刚刚发现了一个与下个字段大小相关的字段。关于这个结果，我们修改消息格式来应用我们找到的关系。我们通过创建一个Size字段来做这个，这个字段的值依赖目标字段的内容。我们也指定一个事实是Size字段的大小应该是缓冲区字段的八分之一（因为每个字段默认按位描述）。

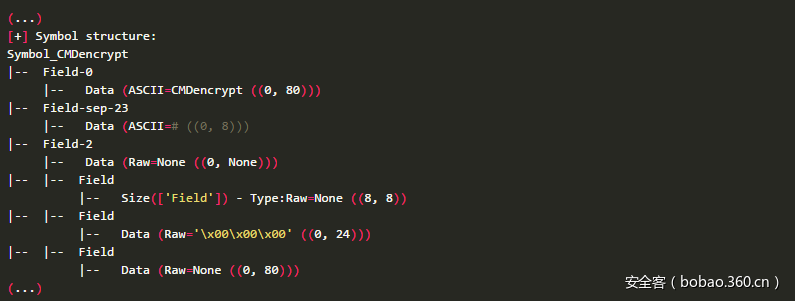

CMDencrypt的结果如下：

我们已经显示了CMDencrypt的结果，但是我们协议的其他symbol需要做相同的工作。结果，我么能得到每个symbol的完整定义。

好了，消息格式的推断结束了。按照现在我们对于每个symbol的理解，我们来逆向协议的状态机。

0x04 推断状态机

生成一个状态机链

教程的第一部分我们着重逆向协议的消息格式。我们现在开始逆向状态机，如说明授权的消息序列的语法。在这个部分，通过学习观察消息序列我们生成3种antomata。在Netzob中对象Session表示消息序列。而且当和symbols一起时（一组相似消息的组合的抽象），抽象消息的序列用abstract session表示。这个对象被用来推测状态机。

在这个部分，我们将介绍3种方法来生成基于我们的PCAP文件的automata。

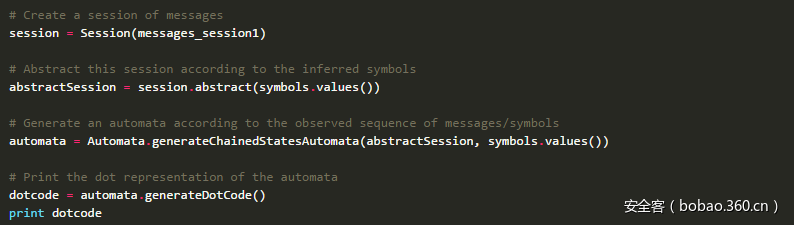

基于我们学习的symbols，我们我们将首先生成一个基本的automaton，来描述从PCAP文件中导出的命令和响应的序列。对于每个消息的发送，将创建一个新的状态，因此命名为chained states automaton。

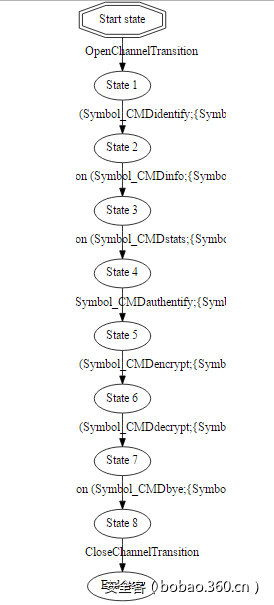

获取到的automaton最终能转化为dotcode，图形展示如下。

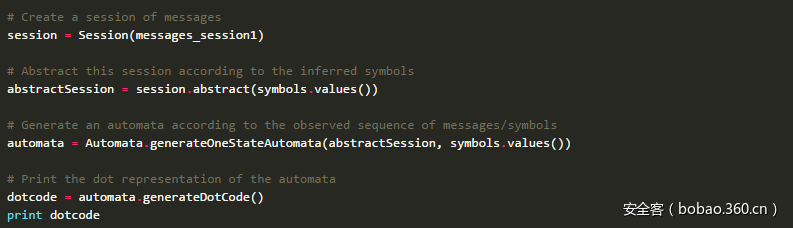

生成一个状态机

这时，代替将PCAP转化为我们观察到的每个消息的序列的状态，我们生成一个唯一的状态来接收任何发送消息触发的状态转变。每个发送消息的响应（如CMDencrypt），我们需要一个指定的响应（如REDencrypt）。

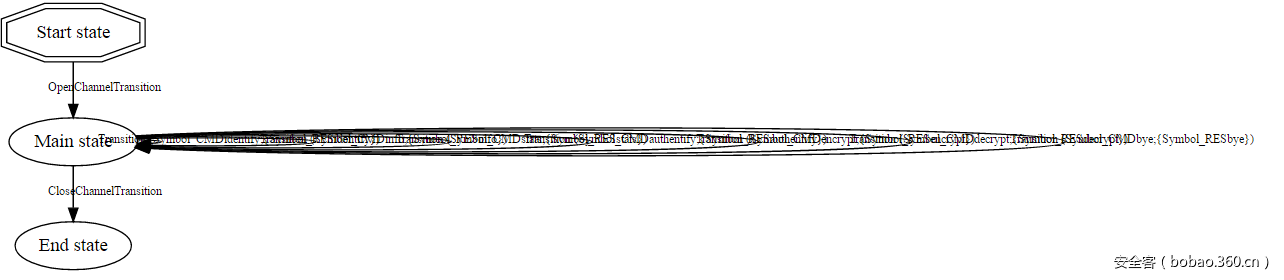

获得的automaton转化为dotcode，图形展示如下。

生成一个基于PTA的automaton

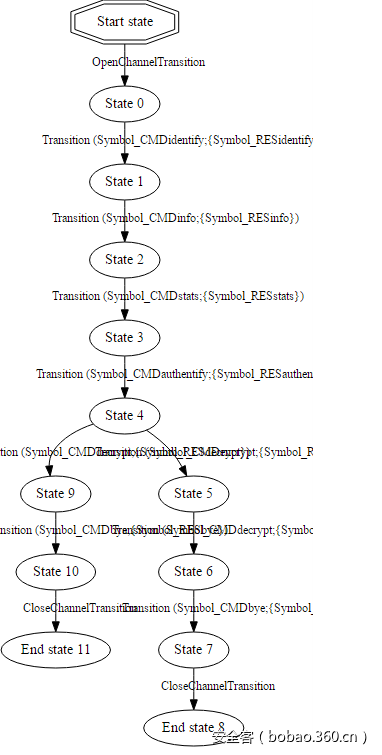

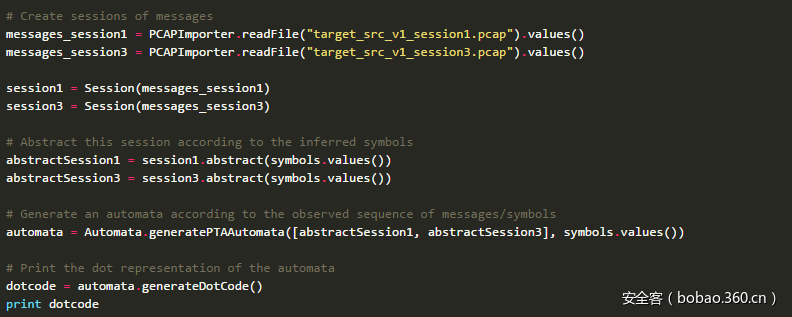

最后，我们将不同的PCAP文件导出的消息序列转化为生成一个我们已经合并相同路径的automaton。底层合并策略被称为Prefix-Tree Acceptor。

获得的automaton转化为dotcode，图形显示如下。

0x04 流量生成和fuzzing

根据推断的模型产生消息

我们现在已经理解了消息格式和目标协议的语法。让我们测试下这个模型，通过尝试和真实的服务器通信。

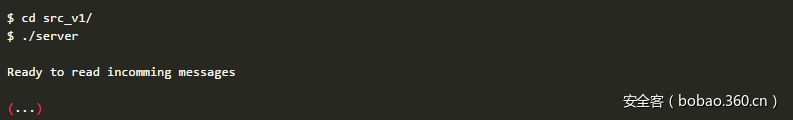

首先，启动服务器。

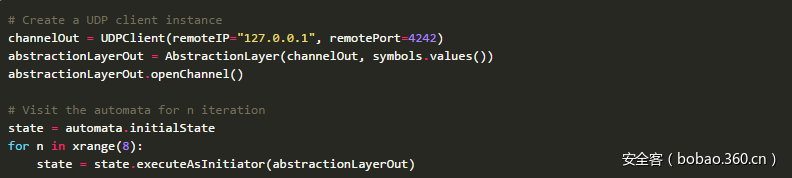

然后我们创建一个UDP客户端，交互推断出的消息与服务器通信（127.0.0.1:4242）。在Netzob中，这个角色表示了通信的远端端口。这个角色可以收发遵循推测的状态机和消息格式的数据。为了转化symbols为具体的消息，或者为了将收到的具体的消息转化为symbols，一个抽象层被使用。这个组件确保了发送的symbols和接收的消息抽象。

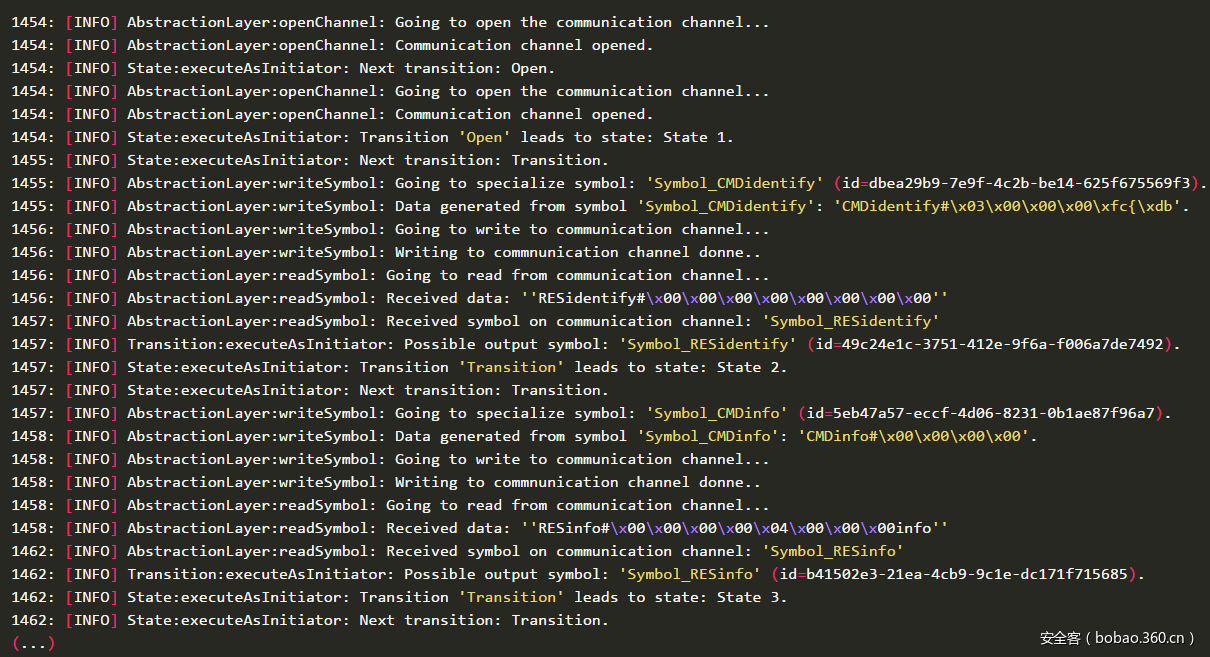

在automaton中我们有8个迭代。

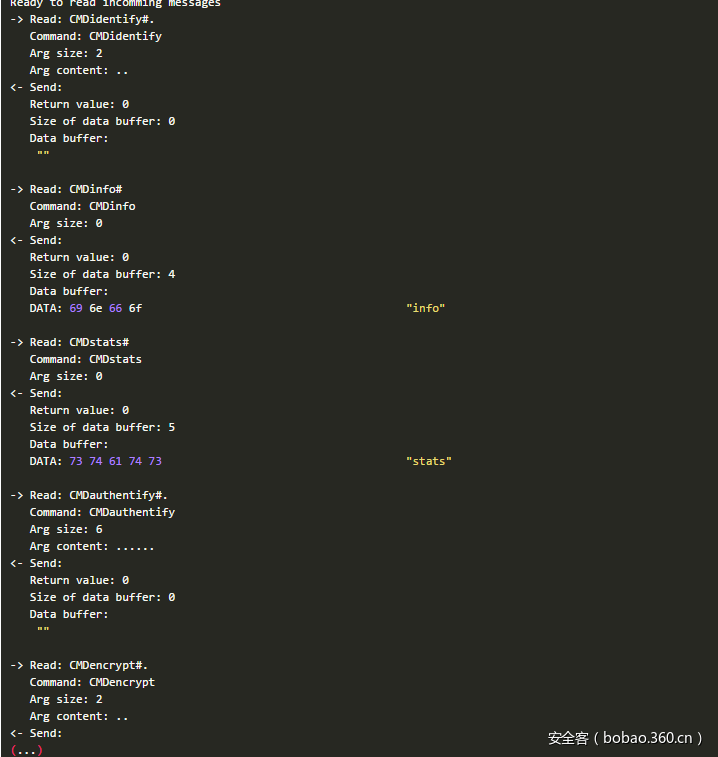

关于真实的服务器，我们能看见接收到的消息格式正确，因为服务器能解析他们并正确响应。

Fuzzing一个指定的symbol

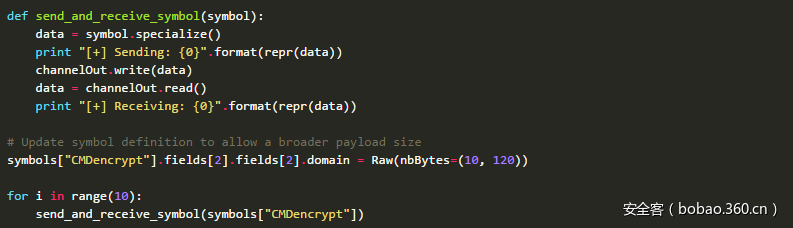

最终，我们选择CMDencrypt的消息格式。修改的格式与缓冲区字段的大小的扩展一致。

我们能看见Netzob仅仅发送了包含长的最后一个字段的CMDencrypt消息。

[+] Sending: 'CMDencrypt#6x00x00x00&xe0*xb3xa8A(x0bxd2yAxb5xb8rwx0fGixeexb3xd6xb0<xfcxc0xa7mxbdxbcxde2~xceExe5xda@xd4xedxedxf2xb4xe7txfbCxbfx05xc6xcexfbx83xf2x00'
(...)

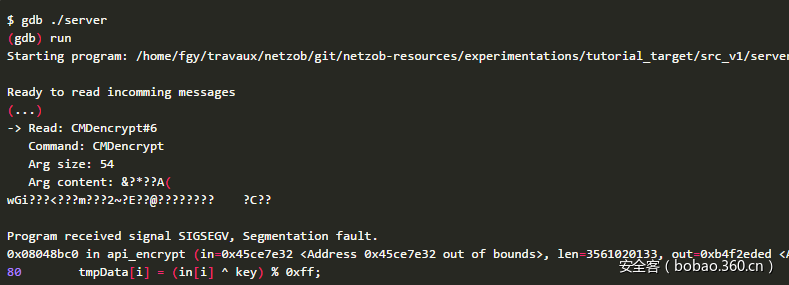

在服务端，我们会得到错误消息，由于解析最后一个字段的bug导致的。
