【技术分享】探索Windows 10的CFG机制

翻译：myswsun

预估稿费：260RMB

投稿方式：发送邮件至linwei#360.cn，或登陆网页版在线投稿

0x00 前言

随着操作系统开发人员一直在增强漏洞利用的缓解措施，微软在Windows 10和Windows 8.1 Update 3中默认启用了一个新的机制。这个技术称作控制流保护（CFG）。

和其他利用缓解措施机制一样，例如地址空间布局随机化（ASLR），和数据执行保护（DEP），它使得漏洞利用更加困难。毫无疑问，它将大大改变攻击者的利用技术。就像ALSR导致了堆喷射技术的出现，和DEP导致了ROP技术的出现。

为了研究这个特别的技术，我使用了Windows 10 技术预览版（build 6.4.9841）和使用Visual Studio 2015 预览版编译的测试程序。因为目前最新版的Windows 10 技术预览版（build 10.0.9926）有了一点改变，我将指出不同之处。

为了完全实现CFG，编译器和操作系统都必须支持它。作为系统层面的利用缓解措施，CFG的实现需要联合编译器、操作系统用户层库和内核模块。MSDN上面的一篇文章描述了支持CFG开发者需要做的步骤。

微软的CFG实现主要集中在间接调用保护上。考虑下面测试程序中的代码：

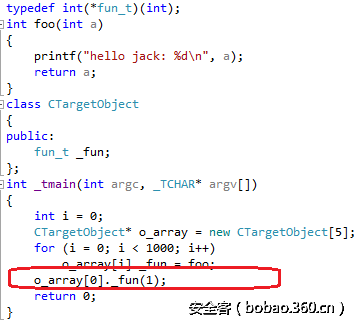

图1 – 测试程序的代码

让我们看下CFG没有启用时的代码情况。

图2 – 测试程序的汇编代码

在上图中，有一个间接调用。它的目标地址不在编译时决定，而是在运行时决定。一个利用如下：

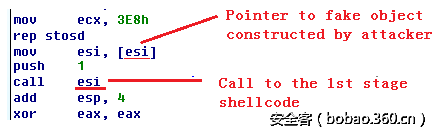

图3 – 怎么滥用间接调用

微软实现的CFG主要关注缓解间接调用和调用不可靠目标的问题（在利用中，这是shellcode的第一步）。

不可靠的目标有明显特征：在大部分情况下，它不是一个有效的函数起始地址。微软的CFG实现是基于间接调用的目标必须是一个可靠的函数的起始位置。启用CFG后的汇编代码是怎样的？

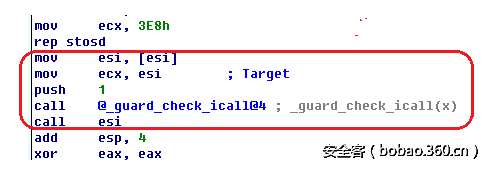

图4 – 启用CFG后的汇编代码

在间接调用之前，目标地址传给_guard_check_icall函数，在其中实现CFG。在没有CFG支持的Windows中，这个函数不做任何事。在Windows 10中，有了CFG的支持，它指向ntdll!LdrpValidateUserCallTarget函数。这个函数使用目标地址作为参数，并且做了以下事情：

1. 访问一个bitmap（称为CFGBitmap），其表示在进程空间内所有函数的起始位置。在进程空间内每8个字节的状态对应CFGBitmap中的一位。如果在每组8字节中有函数的起始地址，则在CFGBitmap中对应的位设置为1；否则设置为0。下图是CFGBitmap的一部分示例：

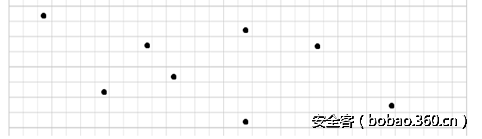

图5 – CFGBitmap

2. 将目标地址转化为CFGBitmap中的一个位。让我们以00b01030为例：

图6 – 目标地址

高位的3个字节（蓝色圈中的24位）是CFGBitmap（单位是4字节/32位）的偏移。在这个例子中，高位的3个字节相当于0xb010。因此，CFGBitmap中指向字节单元的指针是CFGBitmap的基址加上0xb010。

同时，第四位到第八位（红色圈中的）有值X。如果目标地址以0x10对齐（目标地址&0xf==0），则X为单位内的位偏移值。如果目标地址不以0x10对齐（目标地址&0xf!=0），则X|0x1是位偏移值。

在这个例子中，目标地址是0x00b01030。X的值为6。表达式0x00b01030&0xf值为0；这意味着位偏移也是6。

3. 我们看到第二步定义的位。如果位等于1，意味着间接调用的目标是可靠的，因为它是一个函数的起始地址。如果这个位为0，意味着间接调用的目标是不可靠的，因为它不是一个函数的起始地址。如果间接调用目标是可靠的，函数将不做任何事并且直接执行。如果间接调用是不可靠的，将触发异常阻止利用代码运行。

图7 – CFGBitmap中的值

值X取自第4位到第8位（上面红圈中5位）。如果目标地址以0x10对齐（目标地址&0xf==0），X是单元中的位偏移值。如果目标地址不以0x10对齐（目标地址&0xf!=0），X|0x1是位偏移值。在这个例子中，目标地址是0x00b01030，X是6（图6中红色圈）。0x00b01030&0xf==0，因此位偏移是6。

在第二步中，位偏移是6。以图7为例，第6位（红圈）为1。意味着间接调用的目标是一个可靠的函数地址。

现在，我们已经有了CFG工作机制的基本认识。但是这个技巧带来了下面的问题：

1. CFGBitmap的位信息来自哪里？

2. 何时且怎么生成CFGBitmap？

3. 系统怎么处理不可靠的间接调用触发的异常？

0x01 深入CFG实现

我们能在PE文件（启用CFG的VS2015编译的）中发现另外的CFG信息。让我们看下PE文件中的图1的代码。这个信息能用VS2015的dumpbin.exe转储出来。在PE文件的Load Config Table部分，我们能找到下面的内容：

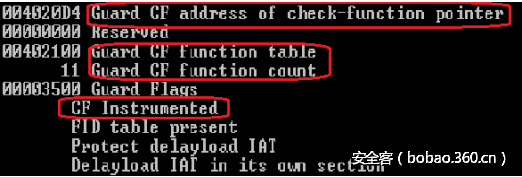

图8 – PE信息

Guard CF address of check-function pointer：_guard_check_icall的地址（见图4）。在Windows 10预览版中，当PE文件加载时，_guard_check_icall将被修改并指向nt!LdrpValidateUserCallTarget。

Guard CF function table：函数的相对虚拟地址（RVA）列表的指针，其包含了程序的代码。每个函数的RVA将转化为CFGBitmap中的“1”位。换句话说，CFGBitmap的位信息来自Guard CF function table。

Guard CF function count：函数RVA的个数。

CF Instrumented：表明程序中启用了CFG。

在这里，编译器完成了CFG的整个工作。剩下的是OS的支持使CFG机制起作用。

1. 在OS引导阶段，第一个CFG相关的函数是MiInitializeCfg。这个进程是system。调用堆栈如下：

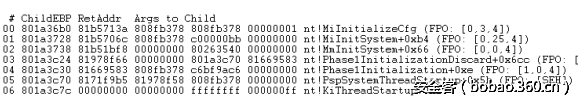

图9 – 调用堆栈

MiInitializeCfg函数的前置工作是创建包含CFGBitmap的共享内存。调用时间可以在NT内核阶段1内存管理器初始化时找到（MmInitSystem）。如你所知，在NT内核阶段1的初始化期间，它调用MmInitSystem两次。第一个MmInitSystem将进入MiInitializeCfg。那么MiInitializeCfg做了什么？

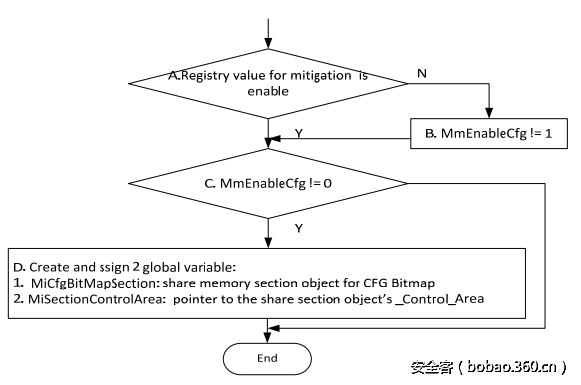

图10 – 函数的主要逻辑

步骤A：注册表值来自HKEY_LOCAL_MACHINESYSTEMCurrentControlSetControlSession Managerkernel: MitigationOptions

步骤B：MmEnableCfg是一个全局变量，它被用来表示系统是否启用CFG功能

步骤C：MiCfgBitMapSection的DesiredAccess允许所有的权限；它的分配类型是“reserve”。在build 10.0.9926和build 6.4.9841中共享内存的大小是不同的。对于build 6.4.9841，它按用户模式空间大小计算。表达式是size=User Mode Space Size>>6。（>>X：右移X位）。对于build 10.0.9926，这个大小是0x3000000。CFG bitmap能表示整个用户模式空间。MiCfgBitMapSection是CFG实现的核心组件，因为它被用来包含CFGBitmap。

2. 获得压缩RVA列表信息的函数且保存到映像的Control_Area结构。

PE映像第一次加载到系统。NT内核将调用MiRelocateImage来重定位。MiRelocateImage将调用MiParseImageCfgBits。在函数MiParseImageCfgBits中，PE映像的压缩的RVA列表被计算且存储在PE映像节中的Control_Area数据结构。在系统引导期间一个PE映像只发生一次。

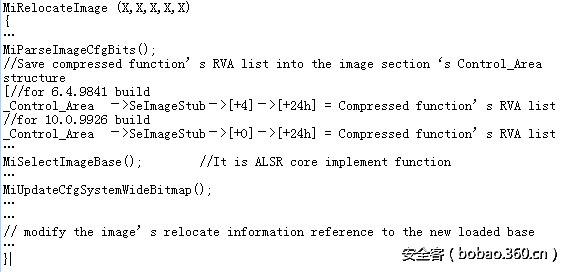

当PE再次加载进进程，NT内核将调用MiRelocateImageAgain。因为它的压缩的RVA列表已经保存了（且不需要再次计算），MiRelocateImageAgain不需要调用MiParseImageCfgBits保存一些进程的时间。MiParseImageCfgBits被用来计算压缩的RVA列表以便在小的空间中保存RVA列表。微软实现CFG有时间和空间的消耗。在MiRelocateImage中，它的CFG相关的部分被如下描述：

MiParseImageCfgBits被用来计算启用CFG编译的模块的压缩的RVA列表。在深入这个函数之前，我们将看一下这个函数调用的上下文。函数MiParseImageCfgBits将在MiRelocateImage函数中调用。

函数MiParseImageCfgBits有5个参数：

a) 映像节的Control_Area结构的指针

b) 映像文件内容的指针

c) 映像大小

d) 包含PE可选头结构的指针

e) 输出压缩的CFG函数RVA列表的指针

MiParseImageCfgBits的主要工作如下：

a) 从映像的Load Config Table获得函数RVA列表

b) 使用压缩算法压缩列表，以便在小空间保存列表

c) 创建压缩的RVA列表作为输出

3. 在CFGBitmap共享内存对象被创建后，CFGBimap共享内存对象被映射来作为两种用途：

a) 用来写共享模块（.DLL文件等）的bits。这个映射是临时的；在bits写入完成后，映射将释放。通过这个映射写入的bits信息是共享的，意味着它能被操作系统内所有的进程读取。这个映射发生在MiUpdateCfgSystemWideBitmap函数中。调用堆栈如下：

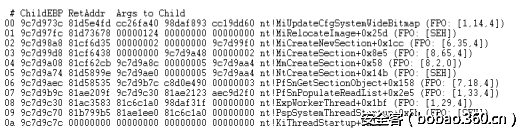

图11 – 调用堆栈

b) 用来写私有的bits和读取校验间接调用的bits。通过这个映射写入的bits是私有的，意味着它只能被当前进程读取。这个映射的生存周期与进程的生命周期相同。这个映射发生子MiCfgInitializeProcess中，调用堆栈如下：

图12 – 调用堆栈

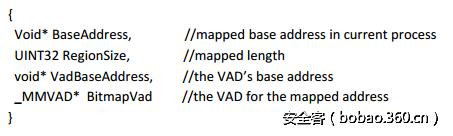

基于调用堆栈，我们知道它在一个正在初始化的进程中被映射。Build 10.0.9926和6.4.9841的映射大小是不一样的。对于6.4.9841，大小是基于用户模式空间大小计算的。表达式为size=User Mode Sapce Size>>6(>>X：右移X位)。对于10.0.9926，这个大小是0x3000000。映射的空间在进程生命周期内总是存在的。映射的基址和长度将被保存在类型为MI_CFG_BITMAP_INFO的结构体中，且地址被修改了（在6.4.9841中，基址是0xC0802144。在10.0.9926中，是0xC080214C）。我稍后将讨论怎么将私有的bits写入映射空间中。MI_CFG_BITMAP_INFO的结构如下：

4. 一旦PE映像的RVA列表准备好了且CFGBitmap节也映射了，就可以将RVA列表翻译为CFGBitmap中的bits。

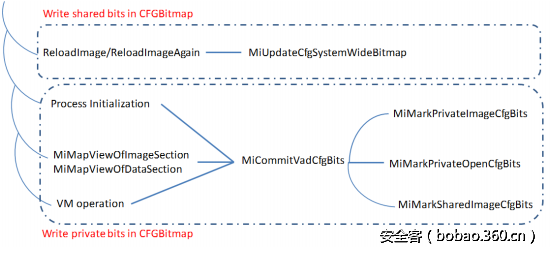

图13 – 更新CFGBitmap的bits

在几种不同的场景下这个过程不太一样：

在ReloadImage/ReloadImageAgain，通过 MiUpdateCfgSystemWideBitmap写入共享模块（如dll）的bits

在进程初始化阶段写入私有模块（如exe）的bits

写入VM（虚拟内存）操作的bits

写入映像和数据段的映射的bits

在深入每个场景之前，我们需要搞清楚一些背景信息。在每个进程中，包含CFGBitmap的空间被分为两部分：共享和私有。

MiCfgBitMapSection是一个共享内存对象，包含了CFGBitmap的共享的bitmap的内容。它与每个进程共享。当它在自己的虚拟内存空间中映射MiCfgBitMapSection时，每个进程看见的内容都相同。共享模块（dll等）的bitmap信息将通过3.a节描述的映射方法写入。

然而每个进程需要CFGBitmap的一部分不是被所有进程共享的。它需要私有写入一些模块的bitmap信息到CFGBitmap中。这个私有的部分将不和所有的进程共享。EXE模块的bitmap信息使用3.b节描述的方法写入。下图描述了一个通用的场景。

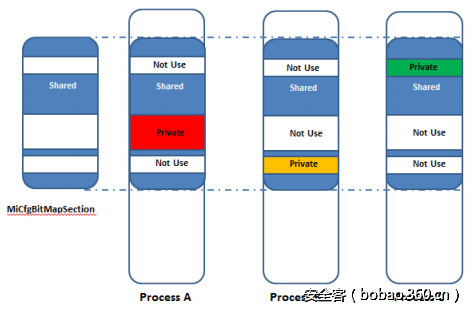

图14 – 在MiCfgBitMapSection中的共享部分的bitmap内容的3中过程和他们的私有节

a) 在ReloadImage/ReloadImageAgain中，通过MiUpdateCfgSystemWideBitmap写入共享模块（dll等）的bits。

如第2节所见，在得到压缩的函数的RVA列表并将它保存到Control_Area结构后(在build6.4.9841中: _Control_Area ->SeImageStub->[+4]->[+24h];在build10.0.9926中: _Control_Area ->SeImageStub->[+0]->[+24h])，它将调用MiSelectImageBase。这个函数是ASLR实现的核心。它返回最终选择的基址。选择的基地址对于写bit信息到CFGBitmap中非常重要。在得到基地址后，它将调用MiUpdateCfgSystemWideBitmap。

MiUpdateCfgSystemWideBitmap的主要任务是将压缩的RVA列表翻译为CFGBitmap中的“1”bit。通过这个函数写入的bitmap信息是共享的，且被操作系统所有的进程共享。这个函数只针对共享模块有效（dll文件等）。

MiUpdateCfgSystemWideBitmap有3个参数：

指向Control_Area结构的指针

映像的基址

指向压缩的RVA列表的指针

MiUpdateCfgSystemWideBitmap的主要逻辑如下：

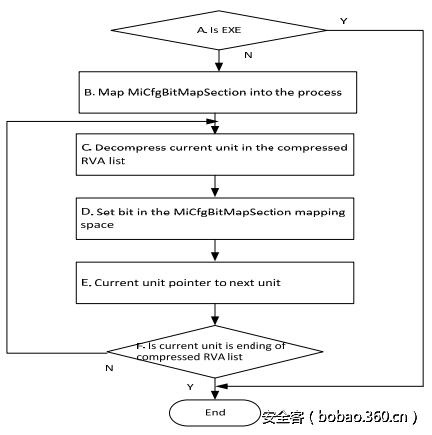

图15 – MiUpdateCfgSystemWideBitmap的主要逻辑

在步骤B中，它映射CFGBitmap共享内存到系统进程空间中。它不映射所有共享内存的全部大小。它转化映像的基址为CFGBitmap的偏移，且使用转化的结果作为映射的起始地址。转为过程如下：

Bitmap的偏移=基地址>>6。按这个公式，映射大小是映像大小右移6位。这个方法在映像需要重定位（ReloadImageAgain函数）的时候也会被使用。

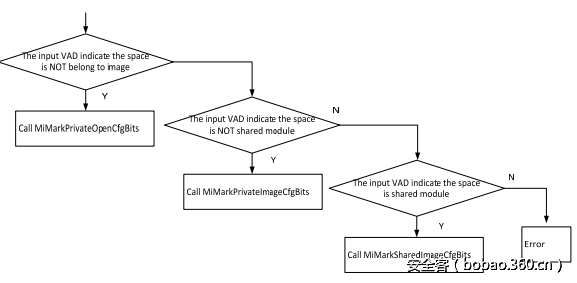

b) 在进程初始化阶段写私有模块（exe文件等）的bits。它将调用MiCommitVadCfgBits，其是一个派遣函数。你能使用图13作为参考。它在确定的场景被调用。这个函数的前置工作是在VAD描述的空间写入bits。主要逻辑如下：

图16 – MiMarkPrivateImageCfgBits函数处理写入私有模块的bits

MiMarkPrivateImageCfgBits函数实现向CFG Bitmap中写入私有模块（exe等）的bit信息。当系统映射一个EXE的节或者启动一个进程时，这个函数被调用。

这个函数有2个参数：

1) Cfg信息的全局变量地址

2) 映像空间的VAD

VAD是用来描述虚拟内存空间范围的一个结构。

函数的前置工作是将输入的VAD的相关的压缩的RVA列表转化为bitmap信息，且在CFGBitmap中写入bits。主要逻辑如下：

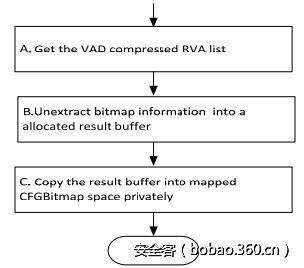

图17 – MiMarkPrivateImageCfgBits的主要逻辑

在步骤A中，压缩的RVA列表能从输入的VAD关联的Control_Area结构中获得，在MiRelocateImage中保存（参见第二节）。

这个函数的主要步骤是步骤C。它实现私有写入映射的MiCfgBitMapSection32节（在3.b节有描述）。写入的私有的bits的映射是只读的。向映射的空间写入bits怎么实现？关键步骤如下：

i. 获得映射的空间地址的物理地址（PFN）

ii. 申请一个空的页表入口（PTE）并使用上步获得的物理地址填充PTE，新的PTE被映射到相同的物理页，其包含了映射的MiCfgBitMapSection32的虚拟地址。

iii. 复制结果缓冲区（图12）到新的PTE。物理页将包含结果缓冲区的内容

iv. 释放新的PTE

在上面步骤完成后，bitmap信息被拷贝到当前进程地址空间内。但是不会影响MiCfgBitMapSection。换句话说，MiCfgBitMapSection不知道bitmap改变了。其他进程也不会看到改变；新添加的bitmap信息对当前进程是私有的。

c) 写虚拟内存操作的bits。如果一个进程有虚拟内存操作，它可能会影响CFGBitmap中的bitmap的bits状态。从图13的场景看，它将调用MiMarkPrivateImageCfgBits。函数的前置工作是复制“1”或“0”页到CFGBitmap空间中。

i. 对于NtAllocVirtualMemory函数

如果一个进程调用NtAllocVirtualMemory函数来分配具有可执行属性的虚拟内存，NT内核将设置CFGBitmap中相关的位为“1”。但是如果分配的内存的保护属性有 SEC_WRITECOMBINE，NT内核将使用“0”设置bitmap。

ii. 对于MiProtectVirtualMemory函数

如果一个进程调用MiProtectVirtualMemory来改变虚拟内存的保护属性为“可执行”，NT内核将设置CFGBitmap相关位为“1”。

d) 写映像和数据段映射的bits

i. 对于映像（dll，EXE等）节的映射，如果映像不是共享的，处理过长如4.b节描述。如果是共享的，将由图13中的MiMarkPrivateImageCfgBits函数处理。它遍历映射空间中的每个页且将页地址转化为CFGBitmap中的偏移。

i. 如果CFGBitmap中的偏移不被PrototypePTE支持，相关的bits信息将被拷贝到CFGBitmap空间中。

ii. 如果CFGBitmap中的偏移已经有bitmap信息，CFGBitmap部分将改为只读。

ii. 对于数据段的映射，处理与4.c.i相同。

5. 上面提到的步骤都发生在内核模式下。但是对于用户模式，CFGBitmap需要访问LdrpValidateUserCallTarget函数，它在上一部分已经描述了。用户模式下怎么知道CFGBitmap映射的地址？当创建一个进程，NT内核调用PspPrepareSystemDllInitBlock函数来写CFGBitmap映射的地址和全局变量的长度，其数据结构是PspSystemDllInitBlock结构。PspSystemDllInitBlock是修正过的地址并且从用户模式和内核模式都能访问。

图18 – 调用堆栈

用户模式可以访问硬编码的PspSystemDllInitBlock全局变量的CFGBitmap字段。

6. 在图4中，_guard_check_icall函数指针将指向ntdll的LdrpValidateUserCallTarget。何时发生，如何发生？LdrpCfgProcessLoadConfig来完成这个工作。进程创建过程将在用户模式下调用LdrpCfgProcessLoadConfig。

图19 – 在这个函数中，它将修改_guard_check_icall的值指向LdrpValidateUserCallTarget

7. 在所有的准备都完成后，如果间接调用的目标地址相关的位在CFGBitmap中不是“1”，将触发CFG。进程将采取行动处理这个异常。处理函数是RtlpHandleInvalidUserCallTarget。这个函数使用间接调用的目标为唯一的参数。函数的主要逻辑如下：

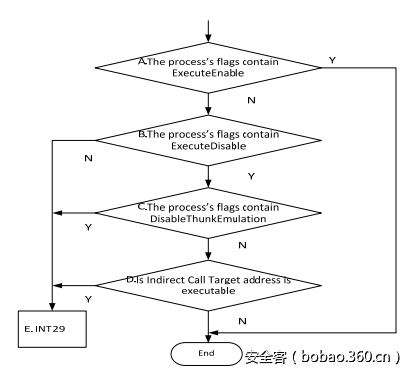

图20 – RtlpHandleInvalidUserCallTarget的主要逻辑

函数的主要流程是校验DEP状态和触发int 29中断，这个内核中断处理例程是KiRaiseSecurityCheckFailure。它的行为是结束进程。

如果一个间接调用的目标地址的CFGBitmap中的相关的位不能访问（如超出了CFGBitmap空间），意味着目标地址是不可靠的。系统将抛出访问异常。当这个异常回到用户模式的处理函数KiUserExceptionDispatcher时，它将调用RTLDispatchException。在RTLDispatchException中，它将校验异常发生的地址。如果指令的地址能访问CFGBitmap，它将继续调用RtlpHandleInvalidUserCallTarget。

8. 如果一个进程需要自定义CFGBitmap，它能调用ntdll中的NtSetInformationVirtualMemory。在内核中函数MiCfgMarkValidEntries实现了这个功能。MiCfgMarkValidEntries以一个缓冲区和长度作为参数。缓冲区中的每个单位是8字节。头四个字节是目标地址，其想在CFGBitmap中设置相关的位，且后四个字节是设置“0”或“1”的标志。MiCfgMarkValidEntries自定义的CFGBitmap只在当前进程能看见。

9. 如果一个攻击者需要改变用户模式下的CFGBitmap的内容，是不可能的。因为CFGBitmap被映射为只读（在3.b节讨论过）。不管改内存保护属性还是向空间中写值都将失败。

0x02 CFG的弱点

当然，这个机制不是没有弱点的。我们指出了一些弱点如下：

CFGBitmap空间地址存储在修正过的地址中，其能被用户模式代码获得。这在CFG实现中讨论过。这是很重要的安全问题，但是被简单的放过了。

如果主模块没有开启CFG，即使加载的启用了CFG的模块，进程也不会受保护。

基于图20，如果一个进程的主模块禁用了DEP（通过/NXCOMPAT:NO），能绕过CFG访问处理，即使间接调用的目标地址是不可靠的。

在CFGBitmap中的每个bit在进程空间中表示8个字节。因此如果一个不可靠的目标地址少于8个字节，CFG将认为是可靠的。

如果目标函数是动态生成的（类似JIT技术），CFG的实现不能保护。这是因为NtAllocVirtualMemory将在CFGBitmap中为所有分配的可执行的内存空间设置为“1”（4.c.i描述）。通过MiCfgMarkValidEntries自定义的CFGBitmap解决这个问题是可能的。
